00161181, Version 1.0

19/52

DMX-BETRIEB

Die Ansteuerung mit einem DMX-Controller ist per Kabelverbindung über die XLR-Anschlüsse möglich und

drahtlos per QuickDMX-Empfänger über die USB-Buchse.

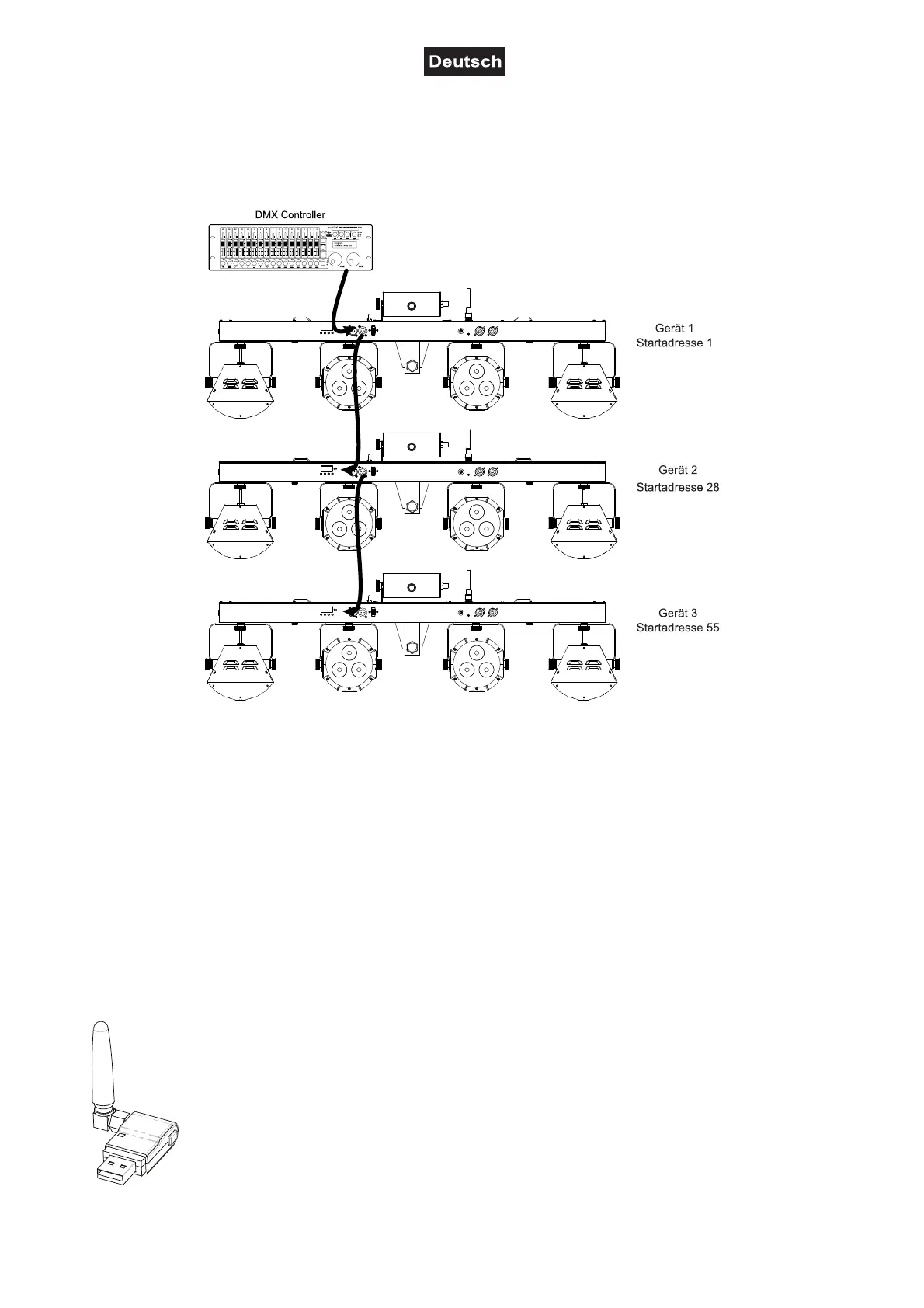

DMX-Controller anschließen

Für die kabelgebundene Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das

Gerät verfügt dazu über 3-polige XLR-Anschlüsse.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-

Kabel.

2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in

der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte

angeschlossen sind.

3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu

wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und

Signal (+) ein 120-Ω-Widerstand eingelötet ist.

4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe

eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Drahtlose DMX-Übertragung

Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger

(separat erhältliches Zubehör). CRMX- und WDMX-Empfänger sind kompatibel und können

ebenfalls verwendet werden. Über den Anschluss lässt sich ein DMX-Steuersignal drahtlos

auf das Gerät übertragen, wodurch die aufwändige Verkabelung zum DMX-Lichtsteuergerät

entfällt. Der Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung

von 5 V für den Empfänger zur Verfügung stellt.
