00153090, Version 1.1
10/40
DMX512-Ansteuerung über Kabelverbindung
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über spezielle DMX-Anschlüsse, die nach Schutzart IP65 ausgeführt sind. Passende DMX-
Verbindungskabel sind optional erhältlich. Bei Nichtgebrauch die Anschlüsse unbedingt mit den
Gummidichtkappen verschließen, um das Eindringen von Feuchtigkeit und Schmutz zu verhindern.

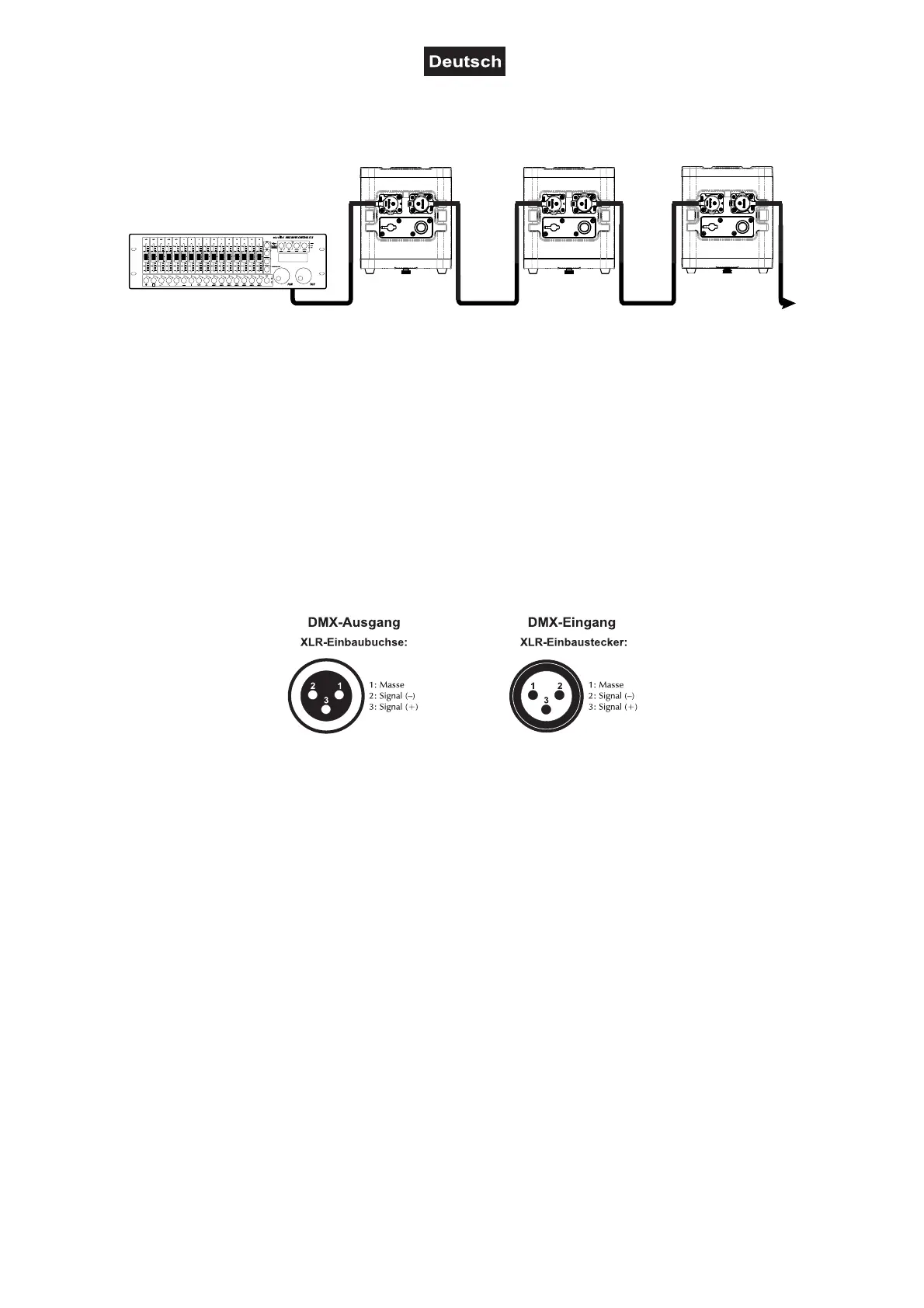

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal
(–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
Verbinden Sie die Anschlussleitung des Netzteils mit der Netzanschlussbuchse und stecken Sie das Netzteil
in eine Steckdose ein. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Achten
Sie bitte darauf, nicht benutzte Steckverbindungen mit Verschlusskappen zu verschließen, um das
Eindringen von Feuchtigkeit und Schmutz zu verhindern.
DMX Controller
Program
Chase32 Step100
Gerät1
Startadresse 1
Gerät 2
Startadresse 12
Gerät 3
Startadresse 23
