00160417, Version 1.0

10/44

3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden.

Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal

(–) und Signal (+) ein 120-Ω-Widerstand eingelötet ist.

4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe

eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

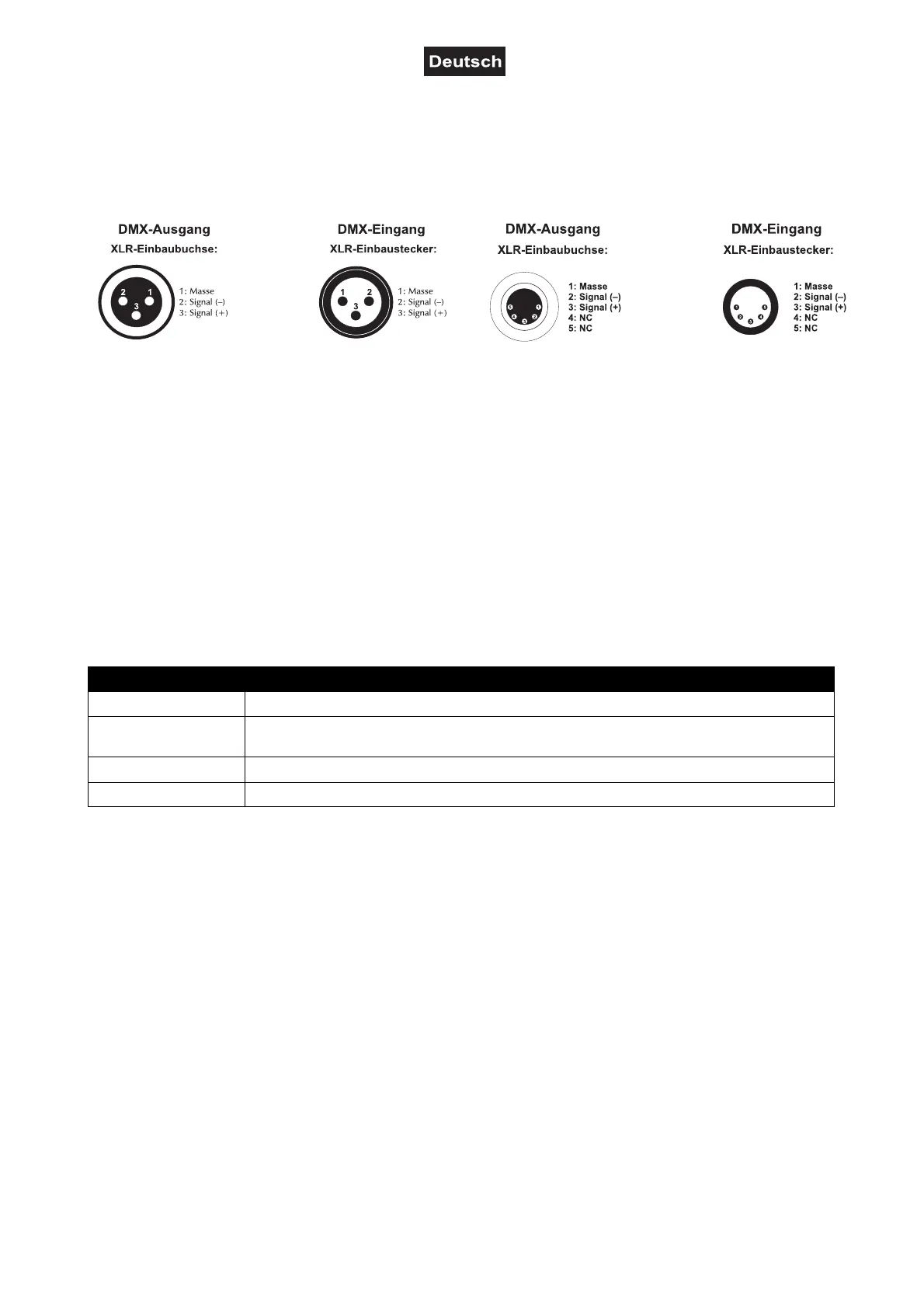

Belegung der XLR-Verbindung:

BEDIENUNG

Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist danach betriebsbereit.

Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen

für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen,

bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld

oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

Bedientasten

Taste Funktion

MODE

Zum Zurückspringen zum Hauptmenü.

ENTER

Aktiviert den Einstellvorgang eines Menüpunkts,

ruft ein

Untermenü

auf

oder speichert

eine Einstellung.

Ruft den nächsten Menüpunkt auf oder erhöht Werte beim Einstellvorgang.

DOWN

Ruft den vorhergehenden Menüpunkt auf oder verringert Werte beim Einstellvorgang.
