PL 35

2. INSTALACJA

UWAGA:

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić:

0 - 50m 4x0.5mm

50m - 100m 4x0.75mm

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm

. Optymalnym rozwiązaniem będzie użycie jednego

4-żyłowego przewodu łączącego monitor z modułem zewnętrznym oraz jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektro-

magnetycznym. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego

podłączenia zestawu celem sprawdzenia poprawności jego działania.

2.1. INSTALACJA MODUŁU WEWNĘTRZNEGO (MONITORA)

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej 60 mm.

Źle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działanie monitora. Należy unikać siłowego zawieszania monitora na

ramce. Puszka montażowa nie wchodzi w skład zestawu.

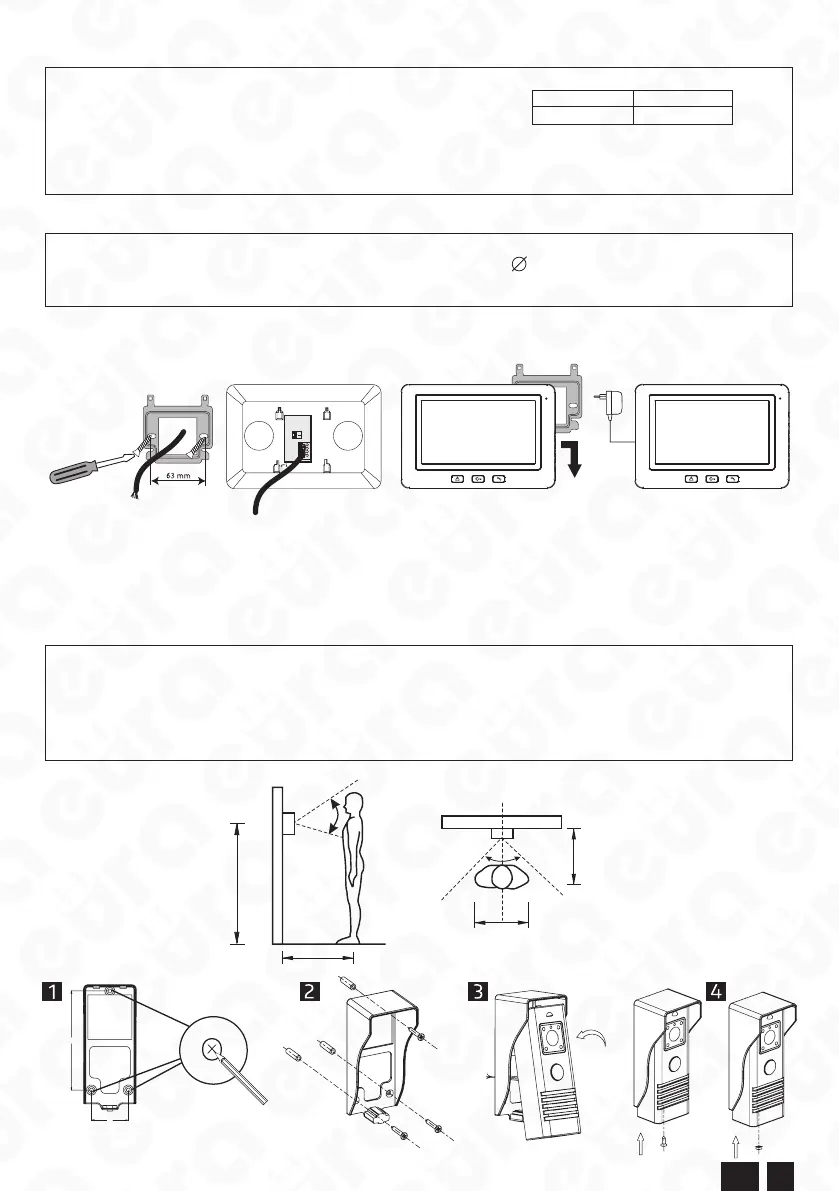

1. Do ściany/ puszki montażowej przykręcamy dołączoną w zestawie ramkę montażową modułu (Rys. 3a) w sposób zapewniający łatwe i estetyczne doprowa-

dzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawiesze-

niu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

Rys. 3

2. Do zacisków połączeniowych znajdujących się na odwrocie monitora (Rys. 3b) podłączamy poszczególne żyły przewodu wg schematu (Rys. 6).

3. Do gniazda zasilania (rys. 1) podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.

4. Na tylnej części obudowy monitora znajdują się 4 otwory (Rys. 1) służące do wieszania tego modułu na ramce montażowej. Należy delikatnie powiesić monitor

na ramce, zgodnie z kierunkiem oznaczonym strzałka na (Rys. 3c), tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.

5. Podłączyć zasilacz do sieci ~230V/50Hz.

2.2. INSTALACJA MODUŁU ZEWNĘTRZNEGO (KAMERY)

Moduł zewnętrzny jest fabrycznie przystosowany do montażu natynkowego.

UWAGA:

Właściwie umiejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego

doświadczalne dobranie miejsca montażu. W tym celu należy zainstalować monitor, łącząc go (zgodnie z instrukcją) z kamerą, którą na czas prób winna

przytrzymać inna osoba. Kolejno należy podłączyć zasilanie sieciowe i przystąpić do wyboru właściwego miejsca montażu kamery. Osoba przytrzymująca

kamerę winna zasymulować normalne zadziałanie urządzenia i wywołać drugą osobę znajdującą się przy monitorze poprzez naciśnięcie przycisku (rys. 2). W tym

czasie osoba przy monitorze winna obserwować pole widzenia kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy, musi

ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych.

50 cm

150-160 cm

Rys. 4

SS

SS

Rys. 5
