20 FR
2. INSTALLATION
ATTENTION :
Les sections de câbles recommandées pour connecter les deux modules en fonction de leur longueur sont les suivantes :
0 - 50m 4x0.5mm
2
50m - 100m 4x0.75mm
2
Réaliser la connexion avec le verrouillage électromagnétique avec un câble de 2 x 0.75mm2 La solution idéale est d’utiliser un câble à 4 fils pour connecter
le moniteur avec le module extérieur et un câble à 2 fils pour connecter la cassette extérieure avec le verrouillage électromagnétique. Si l’utilisateur dispose
d’autres câbles de raccordement que ceux recommandés, il est possible de les utiliser à condition de réaliser un raccordement d’essai de l’ensemble afin de
contrôler son fonctionnement.
2.1. INSTALLATION DU MODULE INTÉRIEUR(MONITEUR)
ATTENTION
Il est recommandé de visser le cadre de montage à la boîte d’encastrement ∅60 mm.
Une mauvaise installation du cadre de montage peut aecter le bon fonctionnement du moniteur. Éviter d’utiliser la force pour accrocher le moniteur dans
le cadre. La boîte de montage n’est pas incluse.

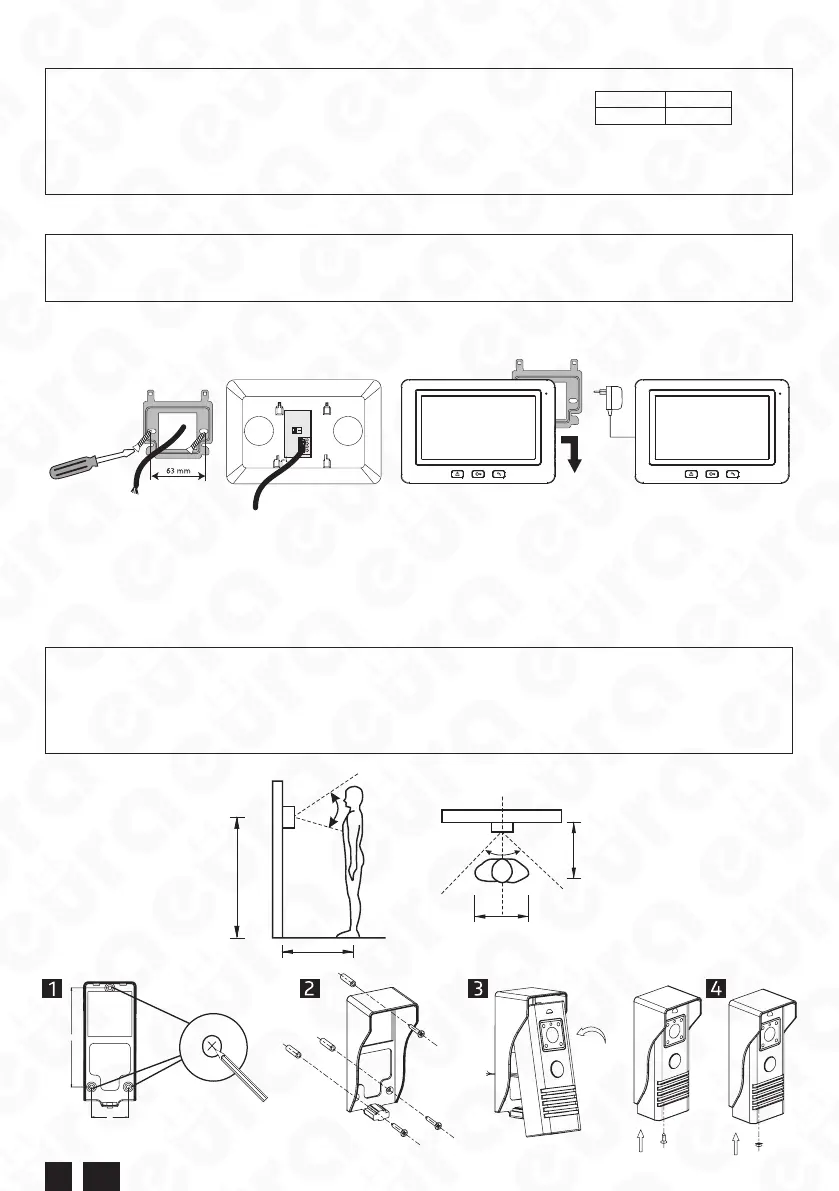

1. Visser le cadre de montage de module au mur / boîte de montage (Fig. 3A) de manière permettant l’acheminement facile et esthétique du câble raccordant
l’ensemble et le câble d’alimentation. La hauteur standard à laquelle le centre de l’écran du moniteur suspendu au cadre doit être placé est d’environ 145 cm, mais
il est possible d’ajuster sa position pour répondre aux besoins individuels des utilisateurs.
12
3
4
a
c
d
b
Fig. 3
2. Raccorder aux bornes de connexion dans le dos du moniteur (Fig. 3b) tous les ls du câble selon le schéma (Fig. 6).
3. Brancher à la prise électrique la che du bloc d’alimentation inclus.
4. Le dos du boîtier de moniteur est doté de 4 trous (Fig. 1) pour accrocher ce module au cadre de montage. Il convient d’accrocher le moniteur au cadre selon la
direction indiquée par la èche (Fig. 3C) de manière à ce que 4 poignées du cadre se trouvent dans les trous du boîtier.
5. Brancher le bloc d’alimentation au réseau ~230V/50Hz.
2. INSTALLATION DU MODULE EXTÉRIEUR (CAMÉRA)
Le module extérieur est adapté au montage en surface.
ATTENTION :
Le positionnement correct du module extérieur de caméra détermine le confort d’utilisation de l’appareil. Pour cette raison il est recommandé de choisir le lieu de
montage de manière expérimentale avant de réaliser le trou. À cette n, installer le moniteur en le connectant (selon le mode d’emploi) avec le caméra qui, pour la
durée de l’essai, devrait être tenu par une personne. Il convient de connecter l’alimentation du réseau et choisir l’endroit convenable d’emplacement du caméra. La
personne tenant le caméra sevrait simuler un fonctionnement normal de l’appareil et en appuyant le bouton (g. 2) appeler l’autre personne se trouvant devant
le moniteur. Pendant ce temps, la personne devant le moniteur devrait observer le champ de vision de caméra. La personne tenant le module de caméra, suivant
les suggestions de son interlocuteur, doit le xer dans la position optimale. Marquer cette position et réaliser les trous de montage.
50 cm
50
o
50 cm
50 cm
150-160 cm
62
o
Fig. 4
SS
SS
Fig. 5
