Condiciones generales de uso seguro del producto
Rogamos leer detenidamente el presente manual de usuario antes de instalar, conectar y manejar el dispositivo. En caso de cualquier problema con la
comprensión de este contenido, rogamos contactar con el vendedor del dispositivo. El usuario puede instalar el dispositivo y ponerlo en marcha por
cuenta propia, siempre que utilice las herramientas adecuadas para ello. No obstante, se recomienda encargar el proceso de instalación del dispositivo a
profesionales cualicados.
El fabricante no asume la responsabilidad de los daños que puedan resultar de la instalación o utilización incorrectas del dispositivo ni de las reparaciones
o modicaciones del mismo realizadas por el propio usuario.
Recuerde:
- el dispositivo se debe utilizar de acuerdo con su uso previsto, protegiéndolo de la humedad y el fuego,
- el dispositivo no se debe quemar, golpear, aplastar ni exponer a daños mecánicos,
- el dispositivo no se debe lavar con agua ni con disolventes u otros agentes químicos,
- la carcasa del dispositivo se debe limpiar solamente después de desconectarlo de la fuente de alimentación; para la limpieza se puede utilizar un paño
húmedo, pero después de la limpieza se debe esperar hasta que la carcasa se haya secado por completo,
- no se deben realizar modicaciones ni reparaciones del dispositivo por cuenta propia.
Importante: Los dispositivos con el índice de protección contra la penetración de elementos externos igual o superior a IP44 pueden instalarse en
exteriores (por ejemplo pulsadores de timbre, carcasas exteriores de videoporteros, cámaras, etc.). Los datos del índice de protección contra la pene-
tración se proporcionan en la hoja de especicaciones técnicas del dispositivo.
COMPONENTES E INSTALACIÓN
1. COMPONENTES DEL CONJUNTO
El videoportero VDP-45A3 se compone de los siguientes elementos:
- módulo interior (pantalla) para la instalación en interiores,
- módulo exterior con cámara, para la instalación junto al pórtico o la puerta de entrada,
- alimentador de corriente continua.
El conjunto se puede alimentar con corriente continua de 12 V CC a través del alimentador instalado en un carril DIN.
12
3
4
Botón de selección de la melodía del timbre
Marco de instalación
para colgar el módulo
en la pared
63 mm
123
1
4
3
4
Botón de ajuste de volumen del timbre
Ajuste de brillo de la imagen
Ajuste de la saturación de los colores
Ajuste del volumen de voz
1. Botón de vista previa
2. Botón de apertura de la puerta / el pórtico (liberación del cerrojo electromagnético)
3. Botón de conversación
4. Micrófono
1. Soportes de montaje del módulo interior sobre el marco
de instalación
2. Altavoces
3. Terminales de conexión
4. Alojamiento para la conexión del enchufe del alimentador de 12 V CC
22
1
11

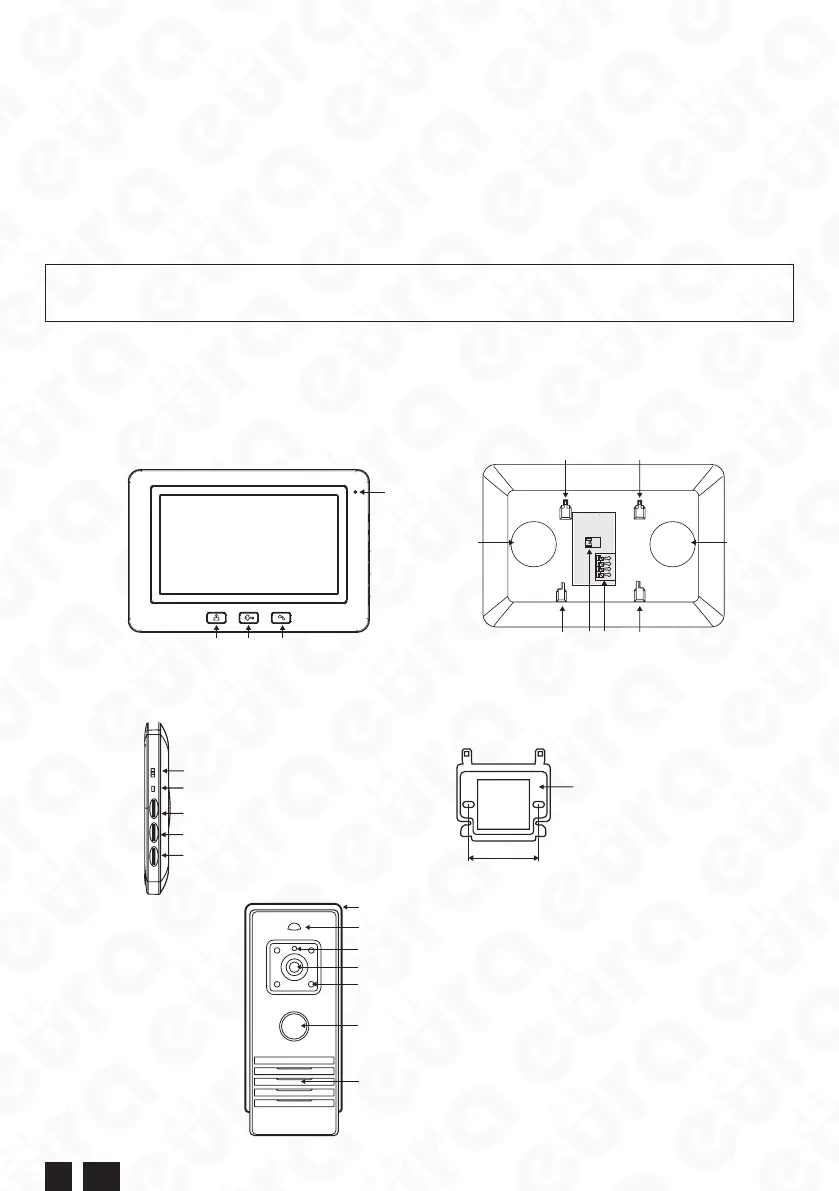

Fig. 1 Estructura de la pantalla
1. Cubierta de protección
2. Micrófono
3. Sensor del atardecer
4. Cámara en color
5. LEDs
6. Botón de llamada
7. Altavoz
1
2
3
4
5
7
6
Fig. 2 Estructura de la carcasa exterior
