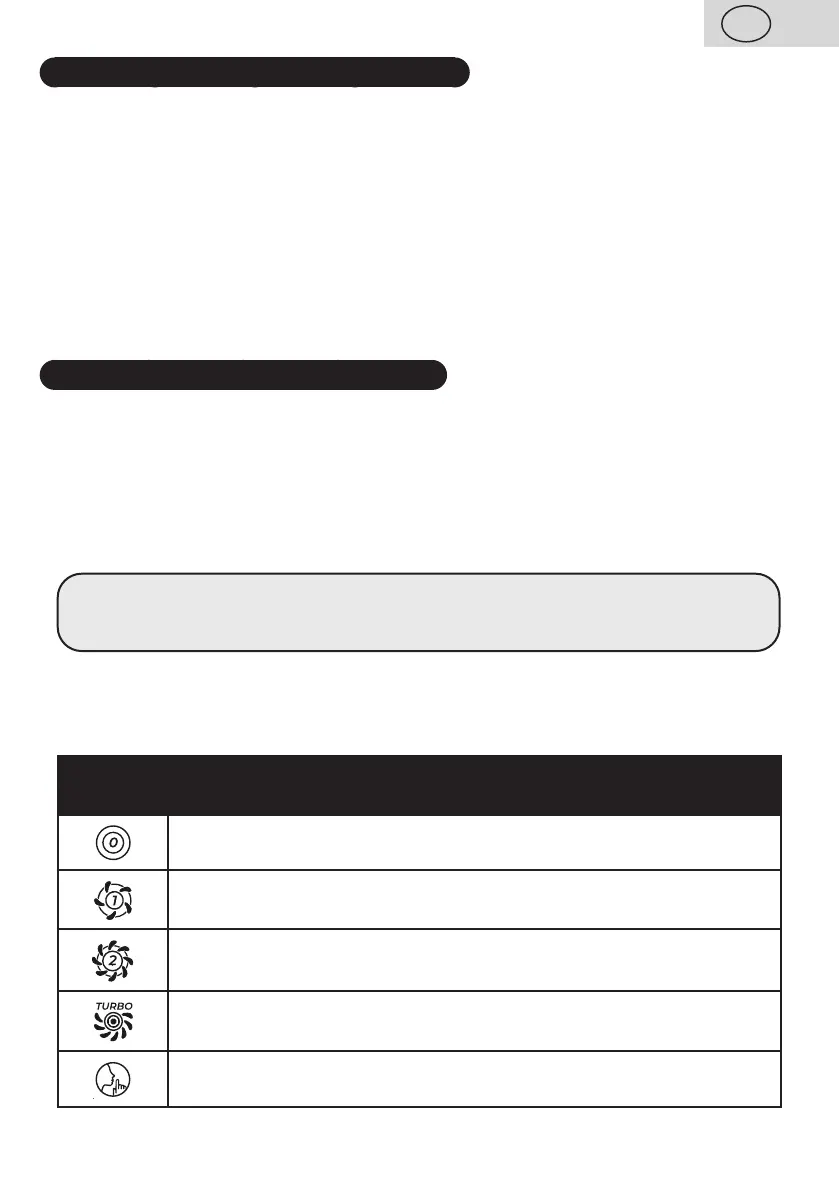

II. BESCHREIBUNG DES GERÄTES
A – Antriebseinheit
A1 – EIN/AUS Schalter +
Luftgeschwindigkeitswahlschalter
A2 – Oszillation
A3 – Welle
A4 – Gelenk zur Einstellung des
Neigungswinkels
A5 – Zuleitung
A6 – Ständer
A7 – Standfuß
A8 – Sicherungsschraube (3x)
A9 – Hintere Schutzhaube
A10 – Schraubenmutter der Haube
A11 – Rotorblatt
A12 – Schraubenmutter des
Rotorblattes
A13 – Kunststoffverbindungsring
A14 – Schraube
A15 – Vordere Schutzhaube
III. BEDIENUNGSANWEISUNGEN
Vor dem ersten Gebrauch beseitigen Sie aus dem Gerät und seinem Zubehör sämtliches
Verpackungs- und Schutzmaterial einschließlich der Schutzfolien.
MONTAGE:
Bei der Montage des Ventilators befolgen Sie Abb. 1. Beim Aufsetzen des
Kunststoffverbindungsrings A13 lösen Sie zuerst die Schraube A14, damit man den Ring einfach
auf die hintere sowie vordere Schutzhaube (A9/A15) aufsetzen kann. Danach ist die Schraube
A14 mäßig festzuziehen. Bei der Demontage verfahren Sie in der umgekehrten Weise.
Vorsicht
Die Welle A3 und die Schraubenmutter der Luftschraube A12 haben aufgrund der
Sicherheit ein linksdrehendes Gewinde.
BEDIENUNG:
Ventilator an das Stromnetz anschließen. Mit Schalter A1 den Ventilator einschalten und
die gewünschte Luftgeschwindigkeit einstellen.
EIN/AUS Schalter + Betriebsartenwahlschalter (A1)
Stellung Beschreibung
Aus
Niedrige Luftgeschwindigkeit
Mittlere Luftgeschwindigkeit
TURBO – hohe Luftgeschwindigkeit
Stiller Betrieb – die niedrigste Luftgeschwindigkeit
DE
25 / 27
