ESYLUX ELLEN WCL 300 OP 1600 840 IP20 MD handleiding

Verlichting

ESYLUX

5 pagina's

PDF beschikbaar

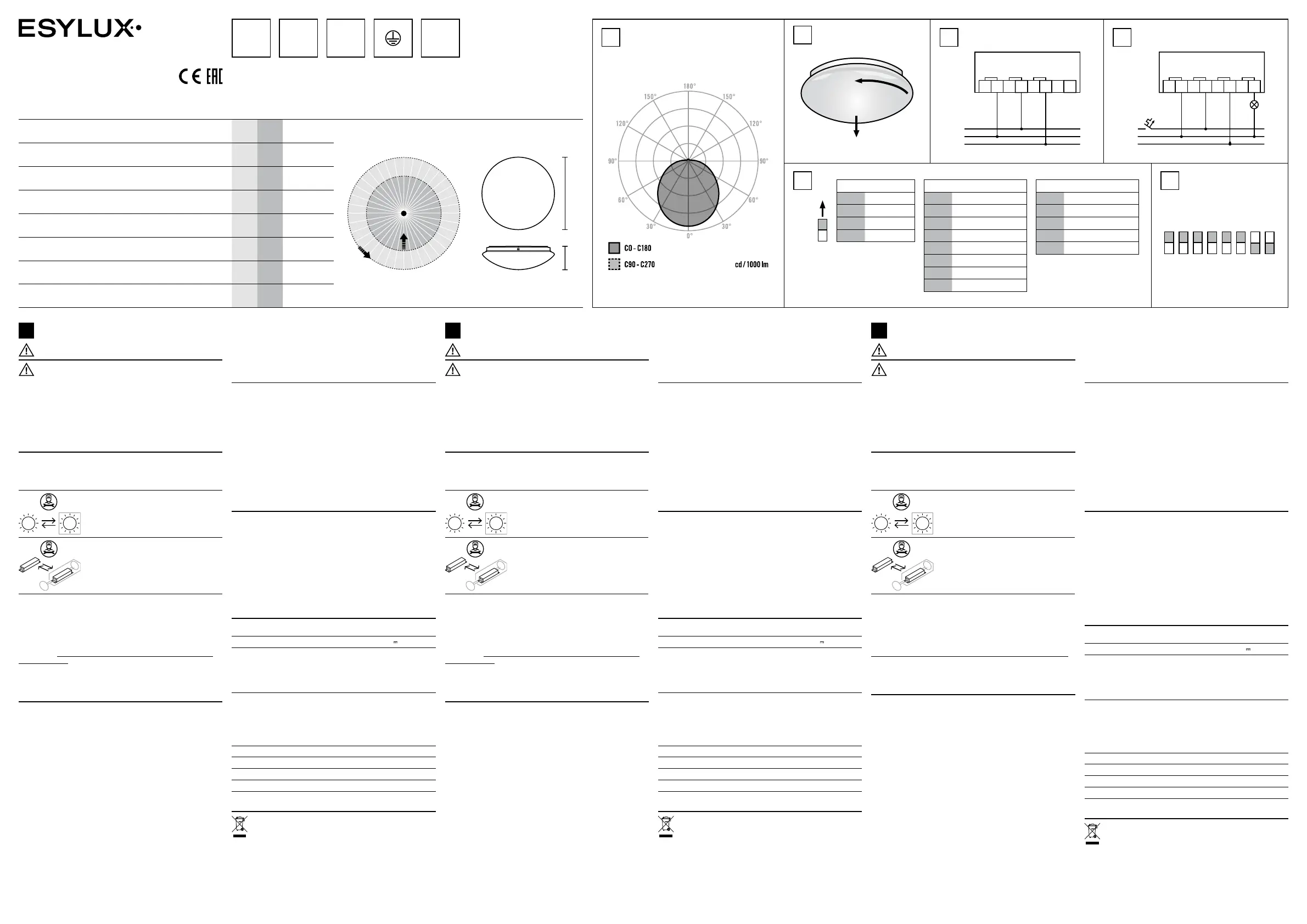

Handleiding

PIKAOPAS

VAARA!

Sähköisku aiheuttaa hengenvaaran!

• Ainoastaan sähköasentajat tai alan ammattilaiset saavat asentaa

tuotteen. Asennuksessa on noudatettava maakohtaisia määräyksiä

• Kytke verkkojännite pois käytöstä ennen asennusta / purkua

• Valaisimet, joissa on integroitu suurtaajuusilmaisin:

(ELLEN WCL 300 OP 1X00 8X0 IPXX MD) on suojattava

10 A:n johdonsuojakatkaisijalla.

μ = kosketusaukon leveys < 1,2 mm

1 Määräystenmukainen käyttö

ESYLUX ELLEN -sarjan seinään tai kattoon upotettavat valaisimet on

tarkoitettu sisäkäyttöön.

Valaisin on tarkoitettu verkkovälitykseen. Verkkoliittimen

kokonaissähkövirta enintään: 15 A.

LED

Tämän valaisimen valonlähteen saa vaihtaa

vain valmistaja tai valmistajan nimeämä

huoltoteknikko.

LED

230V

Tämän valaisimen erillisen ohjaimen saa

vaihtaa vain valmistaja tai valmistajan

nimeämä huoltoteknikko.

Valon jakaantumiskäyrä (1.1) tai osoitteessa www.esylux.com

Asennustapa / -paikka

Pinta-asennus / seinä, katto

ESYLUX GmbH vakuuttaa täten, että radiolaitetyyppi ELLEN WCL

300 OP XXXX XXX IPXX MD on direktiivin 2014/53/EU mukainen.

EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla

Internetissä: https://www.esylux.com/ce/esylux_ce_ellen_wcl_md_

ce01750101.pdf.

Toimituksen sisältö

Valaisin, 2 välikkeiden (IP20)

2 Tuotekuvaus

Valaistus ON / OFF

ELLEN WCL 300 OP 1X00 8X0 IPXX

Valaistus ON / OFF suurtaajuuksisella liikeilmaisimella

ELLEN WCL 300 OP 1X00 8X0 IPXX MD

• Täysi liikkeentunnistusalue 360°, toimintasäde

20 - 22 m / 8 - 10 m (seinä / katto), asennuskorkeus

1,8 m / 2,5 m (seinä / katto)

• Tunnistusalue: poikittain (A), ilmaisimen suuntaisesti (B)

• Taajuus 5,8 GHz

• Tunnistaa liikkeen myös lasiseinien, puuseinien ja kevyiden

väliseinien läpi

• Täysautomaattitila

Nollapisteen tunnistuksen ansiosta ilmaisin kytkee suljetut laitteet

lähes kuormattomiksi. Nollapisteen tunnistus pidentää lisäksi releen

käyttöikää.

Rinnakkaiskytkentä max. 3 valaisimelle / automaattivalaisimille

mahdollista.

Käyttöönotto

Kun valaisin ja liikeilmaisin on asennettu ja liitetty verkkovirtaan,

alkaa alustusvaihe. Valaisin syttyy enimmäiskirkkaudella ja sen

jälkeen sammuu. Tämän jälkeen valaisin on käyttövalmis.

Täysautomaattitila

• Valaisin syttyy, kun liiketunnistin havaitsee liikkeen ja kun

ympäröivän valon kirkkaus alittaa asetetun kirkkauden

kynnysarvon.

• Valaisin sammuu ennalta määritetyn viiveajan kuluttua, kun

läsnäoloilmaisin ei enää havaitse liikettä.

3 Kytkentä

Kaikissa valaisimissa on integroitu elektroninen liitäntälaite. Poista

valaisimen diffuusori, jotta pääset käsiksi liitäntöihin (2.1). Kytkentä

suoritetaan kytkentäkaavion mukaisesti:

ON / OFF (2.2)

N Nollajohdin

L Vaihe 230 V

PE Maadoitusjohdin

L’ Ei toimintoa

ON / OFF suurtaajuuksisella liikeilmaisimella (2.3)

N Nollajohdin

L Vaihe 230 V

PE Maadoitusjohdin

L’ Vaihe, kytketty

4 Asetukset

Tunnistusalue, viiveaika ja kirkkauden kynnysarvo asetetaan DIP-

kytkimellä (3.1). Se sijaitsee valaisimen sisällä.

DIP 1 - 2 Tunnistusalue

25 % / 50 % / 75 % / 100 %

DIP 3 - 5 Viiveaika

30 min / 20 min / 10 min / 5 min / 3 min / 1 min / 30 s / 5 s

DIP 6 - 8 Kirkkauden kynnysarvo

Poissa käytöstä / 50 luksia / 25 luksia /

10 luksia / 2 luksia

Tehdasasetus (3.2)

5 Tekniset tiedot

Käyttöjännite LED-ohjauslaite 220 - 240 V ~ / 50 - 60 Hz

Käyttöjännite valonlähde 30 - 40 V

Nimellisteho P

ELLEN WCL 300 OP 1X00 830 IPXX

ELLEN WCL 300 OP 1X00 840 IPXX

ELLEN WCL 300 OP 1X00 830 IPXX MD

ELLEN WCL 300 OP 1X00 840 IPXX MD

10 W

10,5 W

11 W

ELLEN WCL 300 OP 1X00 840 IPXX MD

Kytkentäkapasiteetti

Valmiusteho P

Taajuus

Lähetysteho

800 W (cos φ = 1)

400 VA (cos φ = 0,5)

0,5 W

5,8 GHz

< 0,5 mW

Hajotin opaali

Värilämpötila 3000 K / 4000 K

Kotelomateriaali teräs

Väri valkoinen

6 Hävittäminen / takuu

Tätä laitetta ei saa hävittää lajittelemattoman

kaatopaikkajätteen seassa. Käytettyjen laitteiden omistajilla

on lakisääteinen velvollisuus hävittää laite asianmukaisesti.

Tietoja saat kaupunkisi tai kuntasi virastosta.

ESYLUXin valmistajan takuu on saatavana osoitteesta www.esylux.com.

Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on C.

Oikeus teknisiin ja optisiin muutoksiin pidätetään.
