installatie
Plaatsen van de dichting
De met het toestel meegeleverde kleefdichting laat toe elke infiltratie in het meubel te
voorkomen. Het plaatsen ervan moet met de nodige zorg worden uitgevoerd.
Kleef de dichting op de rand van de kookplaat op 3 mm van de buitenrand na de
beschermingsfolie te hebben verwijderd.
Inbouw

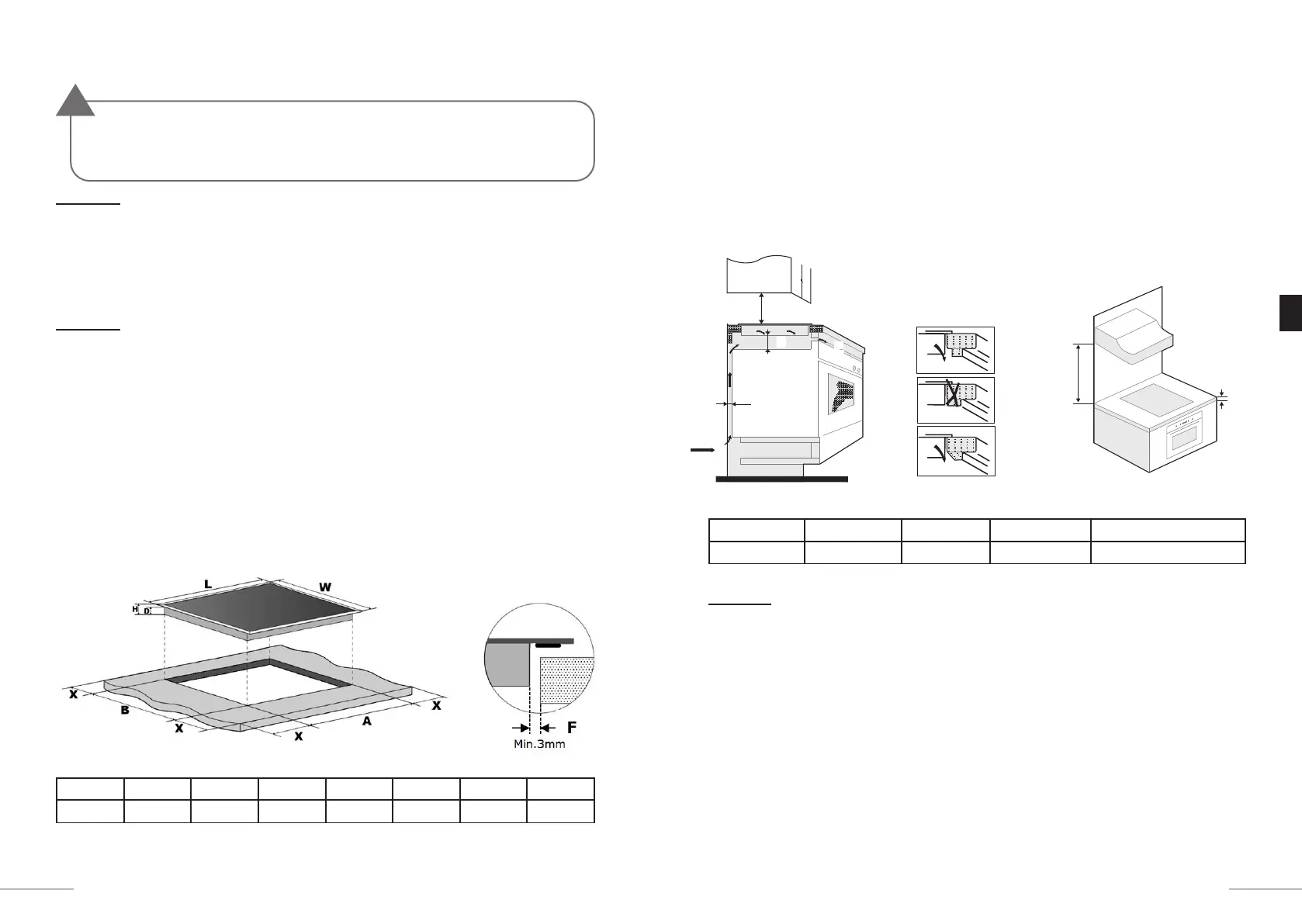

Zaag het werkblad uit volgens de afmetingen die aangegeven staan op onderstaand
schema.
Voor de installatie en het gebruik moet een minimale ruimte van 50 mm worden voorzien
rond het gat.
Vergewis u ervan dat het werkblad minstens 30 mm dik is. Gelieve een geïsoleerd
en hittebestendig materiaal voor het werkblad te kiezen (hout en gelijkaardige of
hygroscopische materialen mogen niet gebruikt worden tenzij ze geïmpregneerd zijn)
om elektrische schokken en sterkere vervormingen als gevolg van de thermische
straling van de kookplaat te vermijden.
L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm) F (mm)
590 520 51 47 560 ± 2 480 ± 2 50 min. 3 min.
De montage dient uitsluitend te gebeuren door specialisten.
De gebruiker is ertoe gehouden de wetgeving en de normen die van kracht
zijn in zijn land van woonplaats in acht te nemen.
!
Dichting
De veiligheidsafstand tussen de zijkanten van het kookblad en de binnenoppervlakken
van het werkblad moet minstens 3 mm bedragen.
Zorg ervoor dat de inductieplaat goed geventileerd is en dat de inlaten en uitlaten voor
de lucht vrij zijn.
Zorg er ook voor dat de kookplaat goed werkt.
De veiligheidsafstand tussen de verwarmende plaat en het meubel erboven moet
minstens 760 mm bedragen.
A (mm) B (mm) C (mm) D E
760 25 min. 20 min. luchtinlaat luchtuitlaat 5 mm
Zorg voor voldoende ventilatie
Om elk accidenteel contact met de hete onderkant van de kookplaat of onverwachte
elektrische schokken tijdens het werken te vermijden, is het noodzakelijk om op een
minimale afstand van 50 mm onder de kookplaat een houten inzetstuk te plaatsen dat
bevestigd is met schroeven.
A
B
EE
C
D
Min.30mm
760mm
muur
88
89
NL
