44
Açı ölçümü
• Cihazı A çubuğuna odaklayın. Yatay halkayı (2) "0" işareti referans işaret (3) ile hizalanana kadar döndürün (şek. 6).
• Cihazı B çubuğuna odaklayın. Yatay dairenin referans işaretinin (3) açı ölçümünü kaydedin (Şek. 6).
Örneğin:
Şekil 6'daki açı değeri 45°'dir.
x° = 45°
A B
A
B
x
Yatay daire
referans
işareti
Yatay daire Yatay daire
Yatay daire
referans
işareti

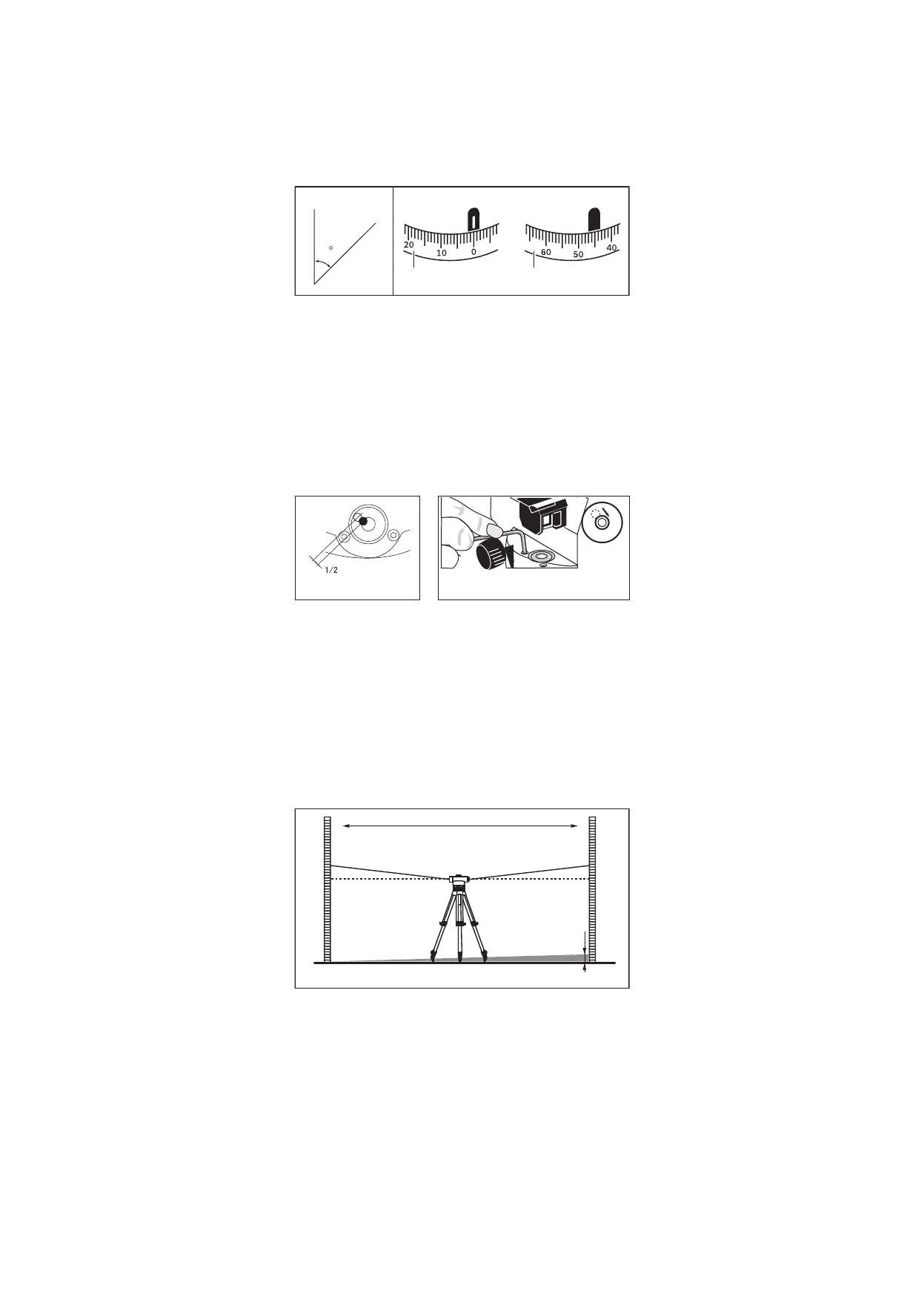

Şekil 6
Su terazisi kalibrasyonu
• Su terazisini (10) kontrol edin. Su terazisini (10) merkeze yerleştirmek için tesviye vidalarını (9) kullanın. Cihazı 180 derece
çevirin. Su terazisi merkezde kalıyorsa cihaz kalibre edilmiştir.
• Su terazisi merkezde değilse, su terazisini hareket ettirmek için tesviye vidalarını (9) döndürün. Kabarcık, dairenin merkezi
ile dış ucu arasındaki en az ½ alana yerleştirilmelidir (Şek. 7).
• Ardından, altıgeni kullanarak, tesviye vidalarını çevirin ve kabarcığı merkeze getirin (Şek. 8).
• Su terazisi kalibre edilene kadar bu adımları tekrarlayın.
Şekil 7 Şekil 8
Açı kalibrasyonu
A ve B tesviye çubuklarını birbirinden 30 m mesafeye yerleştirin. Optik teraziyi aralarına yerleştirin (Şek. 9). A ve B çubuklarının
yükseklik değerlerini ölçün, farkı hesaplayın.
Örneğin (Şek. 9):
a1 = 1,937 m
b1 = 1,689 m
yani fark (d) a1 – b1 = 0,248'dir.
BA
30 m
a1
a1-b1=d
b1
d
Şekil 9
Cihazı A çubuğundan 1 m uzağa yerleştirin. A çubuğunun yüksekliğini ölçün (Şekil 10'da a2 değeri). Aşağıdaki denklemi
hesaplayın: b2' = a2 – d. Ardından B çubuğunun (b2) yüksekliğini ölçün. b2' ve b2 arasındaki sapma 3 mm'nin üzerindeyse artı
işareti kalibre edilmelidir.
Örneğin:
a2 = 1,724 m
d = 0,248
yani b2': a2 – d = 1,476
