35
PT
Nível ótico Ermenrich PL40
Leia atentamente as instruções de segurança e o manual do usuário antes de utilizar este produto. Mantenha-se afastado
de crianças. Utilize o dispositivo apenas conforme especificado no manual do usuário.
O kit inclui: nível ótico, caixa de transporte de plástico, pino de ajuste, chave sextavada, manual do usuário e garantia.
Ajuste e nivelamento
• Coloque as pernas do tripé no chão e ajuste o tripé para o nível do olho do utilizador.
• Coloque o dispositivo no tripé e aparafuse-o firmemente.
• Pode carregar o dispositivo levantando o tripé. Mantenha-o verticalmente de modo a não danificar o dispositivo.

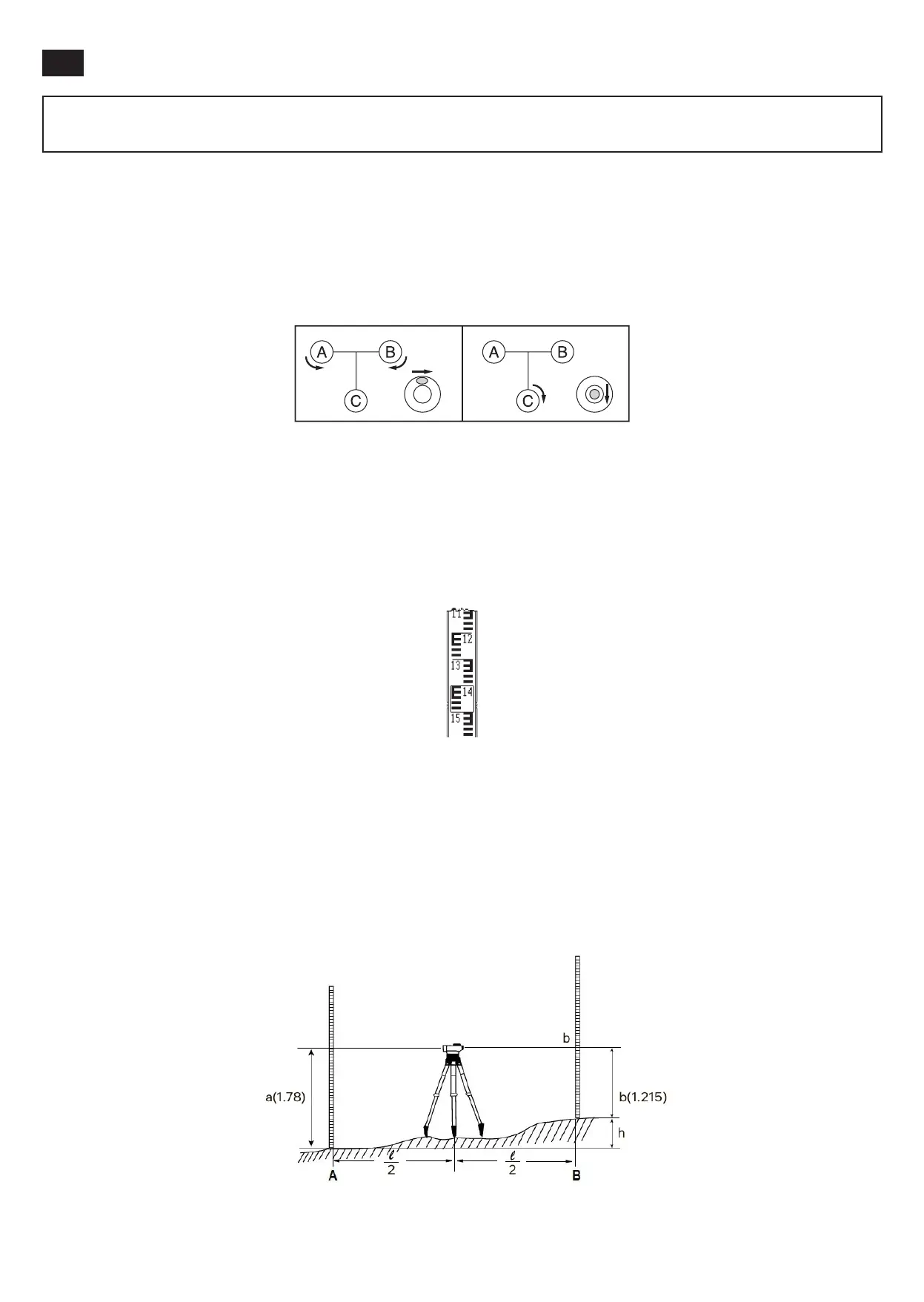

• Utilize os parafusos de nivelamento (9) para posicionar o nível de bolha de ar (10) no centro (Fig. 1). O dispositivo
é nivelado quando o nível de bolha de ar está no centro.
Figura 1
Mira e focagem
• Remova a tampa da ocular (12). Aponte o dispositivo para um objeto brilhante ou mantenha uma folha de papel branca
na frente da objetiva (7) e, em seguida, rode o botão de focagem da ocular (13) até que a mira preta escura possa ser
vista claramente.
• Aponte o dispositivo para a haste de nivelamento. Se necessário, utilize a mira ótica (6) para apontar mais facilmente.
• Rode o botão de focagem (5) até poder ver claramente as marcas de graduação da haste de nivelamento (Fig. 2).
• Alinhe a mira exatamente ao centro da haste de nivelamento, rodando o parafuso autorroscante horizontal (8).
Figura 2
Medição da diferença de altura
• Coloque as hastes de nivelamento A e B na posição vertical. Coloque o dispositivo entre as hastes de nivelamento A e B
(Fig. 3).
• Foque o nível ótico no centro da haste A. Registe o valor da altura da haste de nivelamento no centro da mira.
• Foque o nível ótico no centro da haste B. Registe o valor da altura da haste de nivelamento no centro da mira (Fig. 4).
• Calcule a diferença de altura ao subtrair o valor de altura inferior do maior.
Na Figura 3, por exemplo, a diferença de altura é de 0,565 m. Subtraia o valor da altura B do valor de altura A.
1,78 – 1,215 = 0,565
Figura 3
