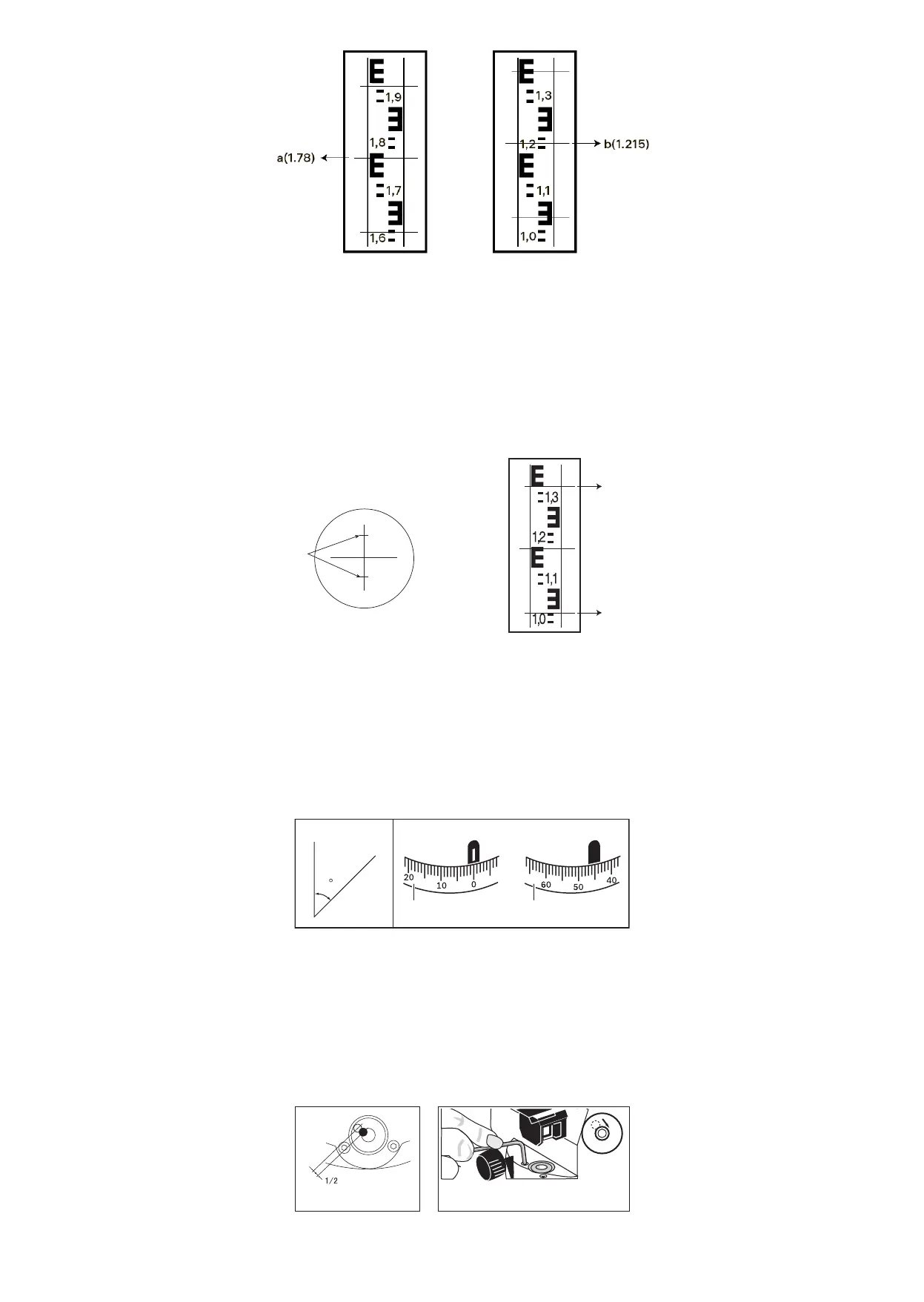

4. ábra
Távolságmérés
• Fókuszálja a készüléket a szintezőrúdra. Jegyezze fel a mérő szálkereszt felső és alsó vonalának értékeit (5. ábra).
• Szorozza meg az értékek különbségét 100-zal, hogy megkapja a készülék és a szintezőrúd közötti távolságot.
Például:
A készülék és a rúd közötti távolság az 5. ábrán 30,5 m.
(1,347 – 1,042) x 100 = 30,5
5. ábra
Szögmérés
• Fókuszálja a készüléket az A rúdra. Forgassa el a vízszintes kört (2) míg a "0" jelölés nem igazodik referenciajelhez (3)
(6. ábra).
• Fókuszálja a készüléket a B rúdra. Jegyezze fel a vízszintes kör referenciajelének (3) mért szögét (6. ábra).
Például:
A 6. ábrán a szög értéke 45°.
x° = 45°
A B
A
B
x
Vízszintes kör
referen-
ciajel
Vízszintes kör Vízszintes kör
Vízszintes kör
referen-
ciajel
6. ábra
A vízmérték kalibrálása
• Ellenőrizze a vízmértéket (10). A szintezőcsavarok (9) segítségével állítsa a vízmértéket (10) középre. Fordítsa el
a készüléket 180 fokkal. Ha a vízmérték így is középen van, a készülék kalibrálva van.
• Ha a vízmérték nem középen van, forgassa el a szintezőcsavarokat (9) a buborék elmozdításához. A buborékot a kör
közepe és külső vége között legalább az ½-hez kell vinni (7. ábra).
• Ezután a hatszög segítségével, a szintezőcsavarok forgatásával állítsa a buborékot középre (8. ábra).
• Ismételje a lépéseket, amíg a vízmérték kalibrálva nem lesz.
7. ábra 8. ábra
1.347
1.042
Felső
és alsó
vonalak
Felső vonal
1.347
Alsó vonal
1.042
