13

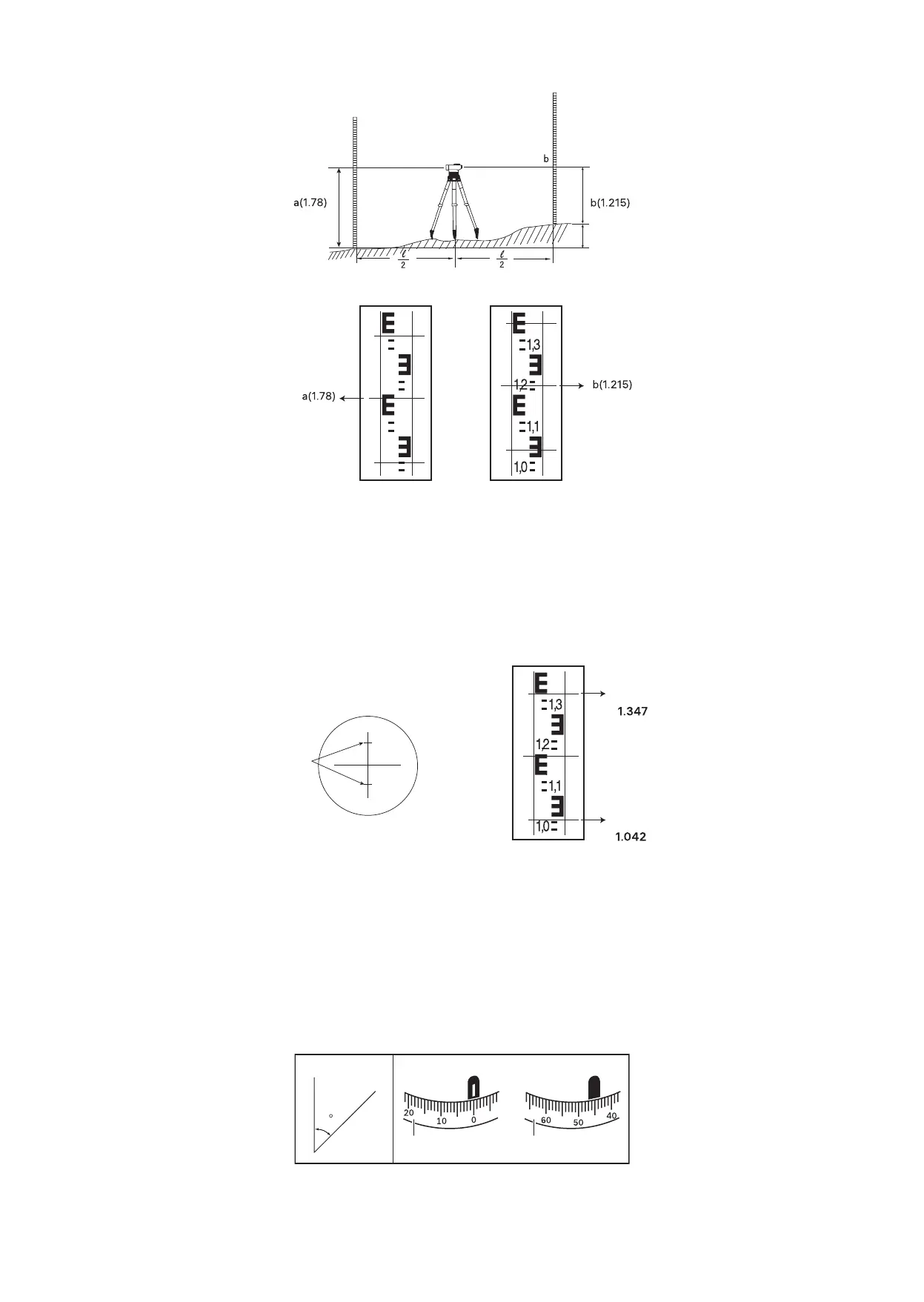

Na obrázku 3 činí výškový rozdíl 0,565 m. Výpočet proveďte odečtením hodnoty výšky B od hodnoty výšky A.
1,78 – 1,215 = 0,565
A
a(1.78) b(1.215)
h
B
Obr. 3
a(1.78)
b(1.215)
1,9
1,8
1,7
1,6
Obr. 4
Měření vzdálenosti
• Zaostřete přístroj na nivelační tyč. Zaznamenejte hodnoty odpovídající horní a dolní linii měřicího nitkového kříže (obr. 5).
• Rozdíl hodnot vynásobte číslem 100 a získáte vzdálenost mezi přístrojem a nivelační tyčí.
Například:
Vzdálenost mezi přístrojem a tyčí na obrázku 5 je 30,5 m.
(1,347 – 1,042) x 100 = 30,5
1.347
1.042
Horní
a dolní linie
Horní linie
Dolní linie
Obr. 5
Měření úhlů
• Zaostřete přístroj na tyč A. Otáčejte vodorovným kroužkem (2), dokud nebude značka "0" zarovnána s referenční
značkou (3) (obr. 6).
• Zaměřte přístroj na tyč B. Zaznamenejte změřený úhel referenční značky (3) na vodorovném kruhu (obr. 6).
Například:
Hodnota úhlu na obrázku 6 je 45°.
x° = 45°
A B
A
B
x
Referenční
značka
horizon-
tálního
kruhu
Horizontální kruh Horizontální kruh
Referenční
značka
horizon-
tálního
kruhu
Obr. 6
