10

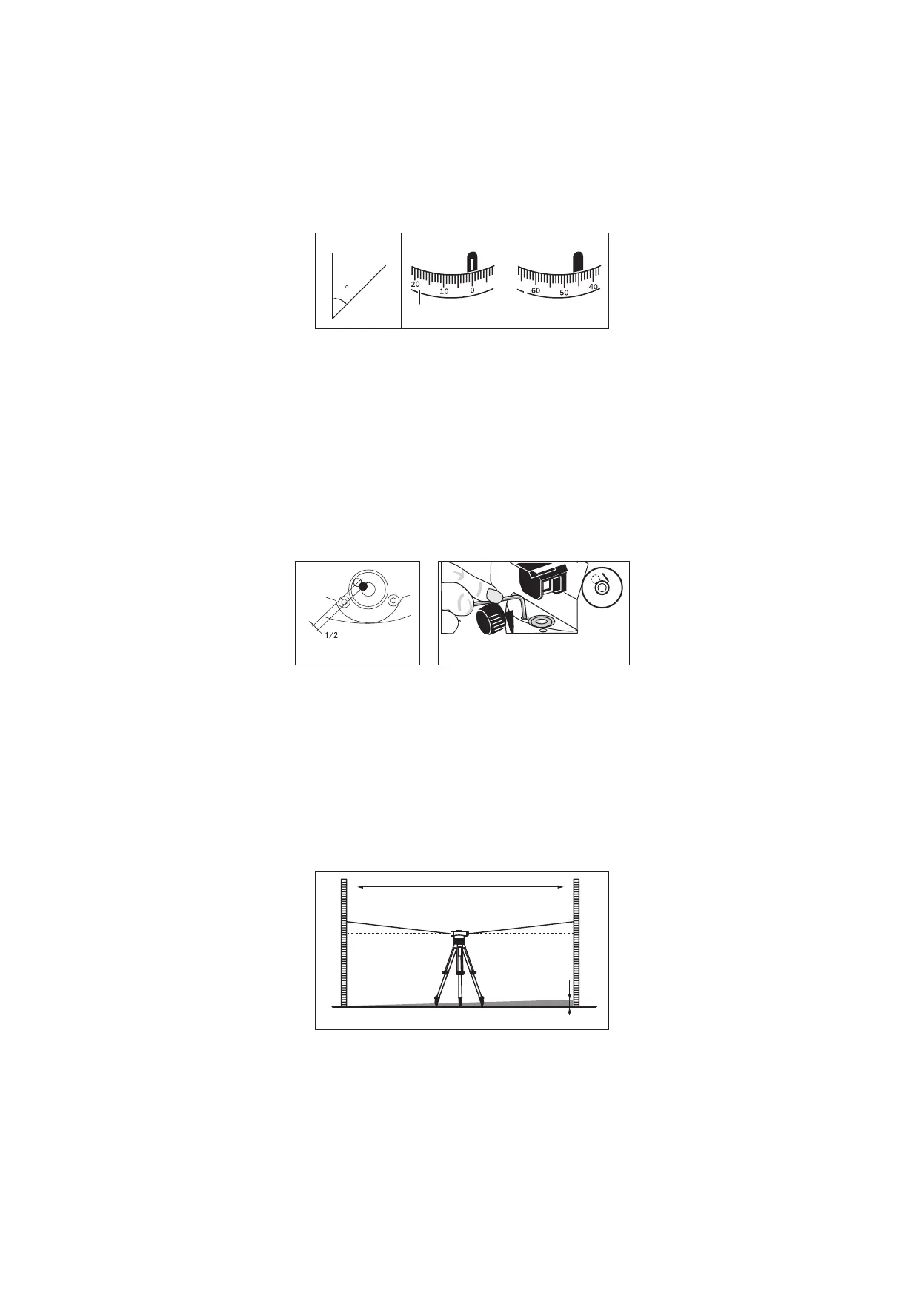

Измерване на ъгли
• Фокусирайте устройството върху прът A. Въртете хоризонталния кръг (2), докато маркировката "0" не се подравни
с референтната маркировка (3) (Фиг. 6).
• Фокусирайте устройството върху пръта B. Запишете резултата от измерването на ъгъла на референтния знак (3)
на хоризонталния кръг (Фиг. 6).
Например:
Стойността на ъгъла на Фигура 6 е 45°.
x° = 45°
A B
A
B
x
Референ-
тен знак на
хоризон-
талния
кръг
Хоризонтален кръг
Хоризонтален кръг
Референ-
тен знак на
хоризон-
талния
кръг
Фигура 6
Калибриране на нивелира с мехурче
• Проверете нивелира с мехурче (10). Използвайте винтовете за нивелиране (9), за да разположите мехурчето на
нивелира (10) в центъра. Завъртете уреда на 180 градуса. Ако мехурчето на нивелира остава в центъра, тогава
уредът е калибриран.
• Ако мехурчето на нивелира не е в центъра, въртете винтовете за нивелиране (9), за да преместите мехурчето на
нивелира. Мехурчето трябва да бъде разположено поне на ½ между центъра и външния край на кръга (Фиг. 7).
• След това с помощта на шестостенен ключ преместете мехурчето към центъра, чрез въртене на винтовете за
нивелиране (Фиг. 8).
• Повтаряйте тези стъпки, докато нивелирът с мехурче бъде калибриран.
•
Фигура 7 Фигура 8
Калибриране на ъгъла
Поставете прътите за нивелиране А и В на разстояние 30 m един от друг. Поставете оптичния нивелир между тях
(Фиг. 9). Измерете стойностите на височините на прътите A и B и изчислете разликата.
Например (Фиг. 9):
a1 = 1,937 m
b1 = 1,689 m
Така че разликата (d) е a1 – b1 = 0,248.
BA
30 m
a1
a1-b1=d
b1
d
Фигура 9
Поставете уреда на разстояние 1 m от прът А. Измерете височината на прът А (стойността a2 на Фиг. 10). Изчислете
следното уравнение: b2' = a2 – d. След това измерете височината на пръта B (b2). Ако отклонението между b2' и b2
е повече от 3 mm, кръстчето трябва да се калибрира.
