27

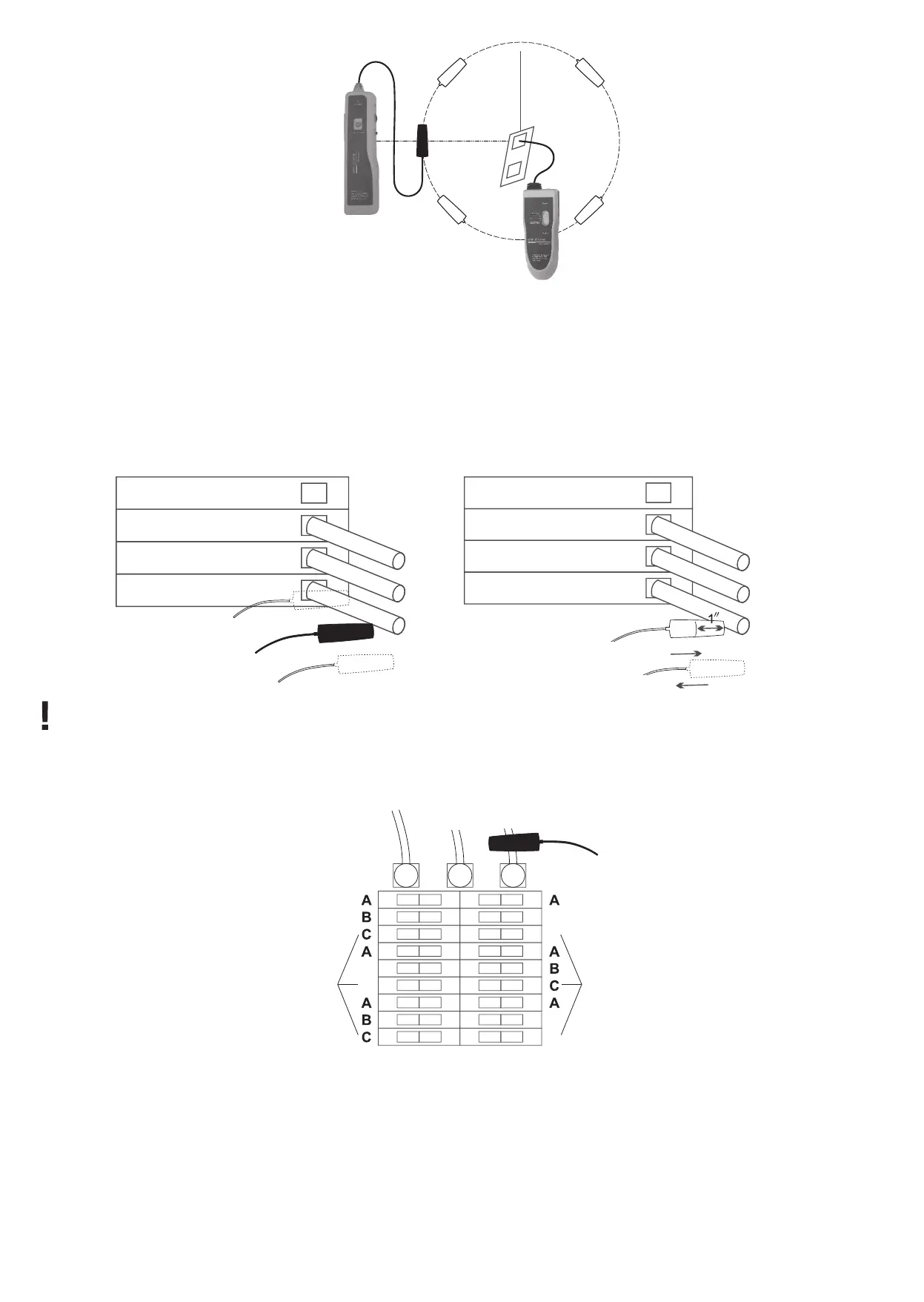

Wykrywanie wyłączników nadprądowych
1. Zdejmij skrzynkę wyłączników nadprądowych, aby odsłonić przewody.
2. Ustaw odbiornik na wysoki dźwięk.
3. Przesuwaj czujnik odbiornika wzdłuż każdego z przewodów wyłącznika nadprądowego. Należy pamiętać, że sygnał może być silniejszy, jeśli
kilka przewodów ma tę samą fazę prądu zmiennego. Gdy czujnik odbiornika dotyka przewodu docelowego wyłącznika nadprądowego, dźwięk
ustaje, podczas gdy odbiornik emituje dźwięk, gdy czujnik jest po jednej ze stron testowanego przewodu.
4. Przesuń czujnik odbiornika w pobliżu każdego z przewodów. Gdy czujnik znajduje się bezpośrednio nad przewodem, emitowany dźwięk staje
się wysoki. Jest to szczytowy punkt sygnału przewodu (około 2–5 cm nad przewodem). Przytrzymaj czujnik w punkcie szczytowego dźwięku
i wyłącz testowy wyłącznik nadprądowy. Jeśli sygnał dźwiękowy ustanie, oznacza to, że testowany wyłącznik nadprądowy jest wyłącznikiem
docelowym.
Nie należy wyłączać urządzeń, których działania nie można przerwać.
Aby przetestować wyłączniki nadprądowe takich układów, należy przeskanować wszystkie przewody fazowe wchodzące do testowanej
skrzynki wyłączników nadprądowych. Odbiornik wyemituje dźwięk, gdy czujnik znajdzie się w pobliżu przewodu testowego. Dźwięk ustanie,
gdy czujnik znajdzie się bezpośrednio nad testowanym przewodem.
Wyznaczanie punktu do wiercenia w ścianie
1. Umieść nadajnik po jednej stronie ściany, która ma zostać przewiercona, a odbiornik – po drugiej stronie ściany.
2. Podłącz czarny zacisk krokodylkowy do przewodu neutralnego gniazdka elektrycznego. Podłącz czerwony zacisk krokodylkowy do
przewodu fazowego gniazdka elektrycznego.
3. Przesuń czujnik odbiornika blisko powierzchni ściany i zaznacz miejsca, w których odebrano jakikolwiek sygnał (w pobliżu
oczekiwanych punktów wiercenia).
4. W razie potrzeby ustal przebieg ukrytych przewodów lub rur (patrz opis powyżej). Odpowiednio zaznacz punkt na ścianie.
5. Aby zaznaczyć dokładny punkt wiercenia, wyznacz dokładną lokalizację nadajnika: owiń zaciski krokodylkowe wokół nadajnika, zaciśnij
zaciski krokodylkowe razem i przymocuj nadajnik do ściany za pomocą taśmy samoprzylepnej. Zeskanuj przeciwległą powierzchnię
ściany za pomocą czujnika odbiornika. Szczytowy sygnał dźwiękowy wskaże dokładną lokalizację nadajnika.
Dźwięk
Dźwięk szczytowy
Słaby dźwięk
Brak dźwięku
Dźwięk
Dalej
Bliżej
Dźwięk Dźwięk
Dźwięk
Dźwięk
Brak
dźwięku
Słaby sygnał
±1,5 m
Sygnał
szczytowy
