Megszakítók keresése

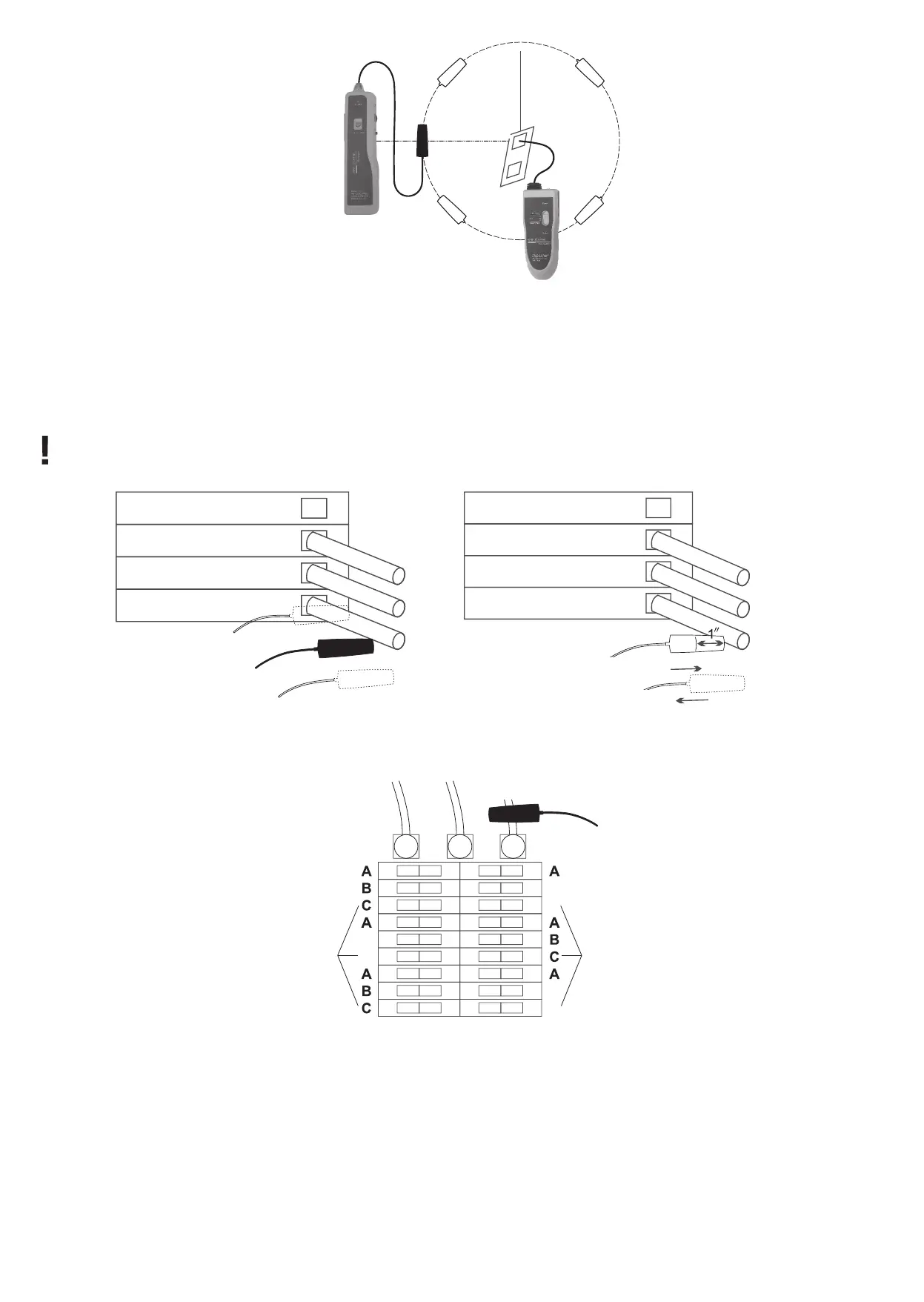

1. Vegye le a megszakító dobozát a vezetékek felfedéséhez.
2. Állítsa a vevőegységet magas hangra.
3. Mozgassa a vevőegység érzékelőjét a megszakító minden egyes vezetéke mentén. Felhívjuk a gyelmét, hogy a jel erősebb lehet, ha néhány
vezeték ugyanazon a váltakozó áramú fázison van. Amikor a vevőegység érzékelője érintkezik a célmegszakító vezetékével, a hangjelzés leáll
("nincs hang" pont), míg a vevőegység hangot bocsát ki, amikor az érzékelő a vizsgálati vezeték bármelyik oldalának közelébe ér.
4. Mozgassa a vevőegység érzékelőjét az egyes vezetékek oldalai közelében. Amikor az érzékelő közvetlenül a vezeték fölé kerül, a hang
magasra változik; ez a vezeték jelcsúcspontja (kb. 2–5 cm-rel a vezeték felett). Tartsa az érzékelőt a maximális hang pontjánál, és kapcsolja ki
a vizsgálati megszakítót. Ha a hangjelzés leáll, az azt jelenti, hogy a vizsgálati megszakító a célmegszakító.
Ne kapcsolja ki azokat a berendezéseket, amelyeket nem szabad megszakítani.
Az ilyen rendszerek megszakítóinak teszteléséhez vizsgálja át az összes fázisvezetéket, amelyek a vizsgálati megszakító dobozába
érkeznek. A vevőegység hangot ad ki, amikor az érzékelő a vizsgálati vezeték oldalainak közelében van; a hang megszűnik, amikor az
érzékelő közvetlenül a vizsgálati vezeték fölé ér.
Pontos helymeghatározás falfúráshoz
1. Helyezze az adóegységet a fúrni kívánt fal egyik oldalához, a vevőegységet pedig a fal másik oldalához.
2. Csatlakoztassa a fekete krokodilcsipeszt az elektromos aljzat valamelyik semleges vezetékéhez. Csíptesse a piros krokodilcsipeszt az
elektromos aljzat fázisvezetékéhez.
3. Mozgassa a vevőegység érzékelőjét a falfelület közelében, és jelölje meg azokat a helyeket, ahol bármilyen jelet fogott (a tervezett fúrási
pontok közelében).
4. Szükség esetén kövesse végig a földbe fektetett vezetékeket vagy csöveket (lásd a fenti leírást). Jelölje meg a pontot a falon a megfelelő
módon.
5. A fúráshoz szükséges egzakt pont kijelöléséhez kövesse végig az adóegység pontos helyét: tekerje fel a krokodilcsipeszeket az adóegység
köré, csíptesse össze a krokodilcsipeszeket, majd ragasztószalaggal rögzítse az adóegységet a falra. A vevőegység érzékelőjével vizsgálja
végig a szemközti falfelületet. A maximális hangjelzés az adóegység pontos helyére mutat.
Hang
Legerősebb hang
Gyenge hang
Nincs hang
Hang
Távolabb
Közelebb
Hang Hang
Hang
Hang
Nincs hang
Gyenge jel
±1,5 m
Legerősebb jel
