11

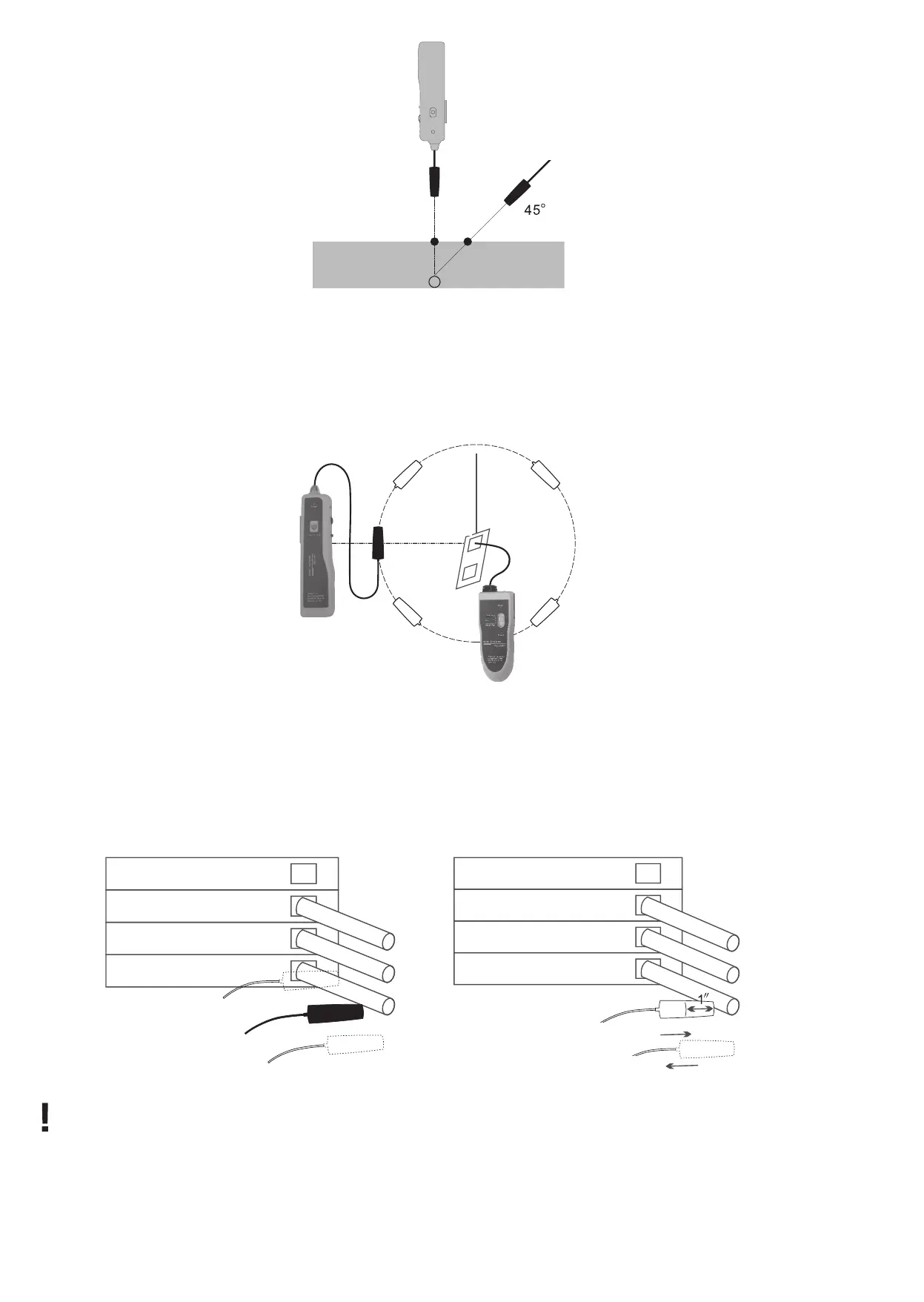

Detekce a trasování/vyhledávání skrytých vodičů uvnitř stěn
1. Připněte černou krokosvorku k uzemňovacímu vodiči nebo k zemnící tyči. Červenou krokosvorku připněte k testovacímu vodiči.
2. V jedné ruce držte vysílač s krokosvorkami a v druhé ruce držte přijímač.
3. Přiložte snímač přijímače do blízkosti stěny se skrytým vodičem v odpovídajícím úhlu a ve vzdálenosti přibližně 1,5 m od vysílače.
4. Pohybujte snímačem v blízkos ti cílového povrchu po obvodu, dokud přijímač nezačne vydávat zvuk špičkového signálu (začne pípat).
Pro přesnější detekci kabelu snižte citlivost. Čím blíže je přístroj k předmětu, tím bude signál hlasitější.
Detekce jističů
1. Demontujte rozvodnou skříňku jističů, abyste odkryli vodiče.
2. Nastavte přijímač na vysoký zvuk.
3. Pohybujte snímačem přijímače podél jednotlivých vodičů jističe. Všimněte si, že signál může být silnější, pokud je několik vodičů na
stejné fázi střídavého proudu. Když se snímač přijímače dotkne vodiče cílového jističe, zvuk ustane (žádný zvuk), zatímco přijímač
vydává zvuk, když se snímač nachází v blízkosti libovolné strany testovacího vodiče.
4. Pohybujte snímačem přijímače v blízkosti stran každého vodiče. Když se snímač nachází přímo nad tímto kabelem, intenzita zvuku se
zvýší; jedná se o místo špičkového signálu (přibližně 2 až 5 cm nad vodičem). Podržte snímač v místě špičkového zvukového signálu a
odepněte testovací jistič. Pokud zvukový signál ustane, znamená to, že testovací jistič je cílový jistič.
Tento přístroj je určen pouze k detekci beznapěťových nebo nízkonapěťových (do 24 V) jednožilových vodičů nebo paralelních dvoužilových
vodičů; nepoužívejte jej pro vícežilové vodiče!
Přístroj nepřipojujte ke společnému uzemnění, jako jsou kovové vodovodní trubky nebo kovové podpěry, protože při detekci a vyhledávání
podzemních kabelů a trubek mohou tyto rušit nebo zkreslovat odražený signál.
Body maxima signálu
Kabel nebo trubka Úroveň terénu
Senzor
Přijímač
Slabý signál
±1,5 m
Maximální
signál
Zvuk
Maximální zvuk
Slabý zvuk
Žádný zvuk
Zvuk
Blíže
Blíže
