21

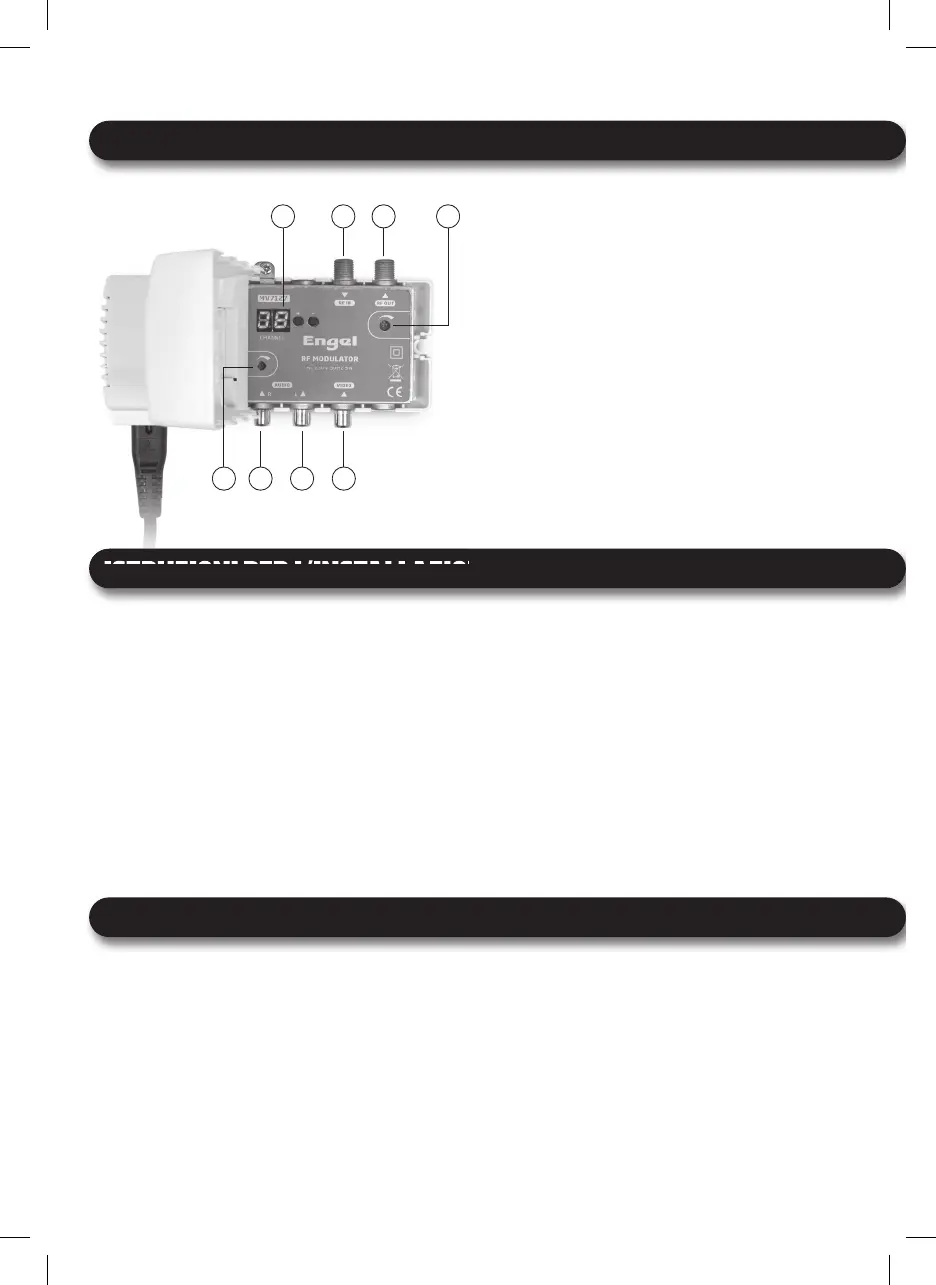

EVISTA ESTERNA DEI COMANDI OPERATIVI
1 - RF IN - RF segnale di ingresso
connettore (tipo F)
2 - due cifre display a LED
3 - RF OUT - connettore di segnale
RF di uscita (tipo F)
4 - AUDIO - regolatore deviazione
sottoportante sonora
5 - RF LEVEL -regolatore del livello
del segnale RF in uscita
6 - AUDIO L - connettore di ingresso
canale audio sinistro (Tipo RCA)
7 - AUDIO R - connettore di ingresso
canale audio destro (Tipo RCA)
8 - VIDEO - connettore ingresso
segnale video (tipo RCA)
ISTRUZIONI PER L’INSTALLAZIONE
Leggere le istruzioni di sicurezza prima.
Per modi care le impostazioni modulatore, aprire il coperchio di plastica, come è mostrato in
Figura 2.
Se RF IN del modulatore non viene utilizzato, collegare il carico di 75Ω in dotazione.
Quando modulatori sono cascata, lo spazio tra i canali non deve essere inferiore a due (ad
esempio 6,9,12 e così via).
Per il montaggio a parete del modulatore procedere come segue (vedi gura 3)
1. Rimuovere coperchio come illustrato;
2. Avvitare il modulatore alla parete (due viti sono racchiusi in un pacchetto);
3. Mettere il coperchio di plastica.
Se avete intenzione di combinare i segnali TV di antenne e il modulatore, connetti booster con u
isolamento di ingresso e scita ≥ 20 dB tra l’uscita antenna e connettore RF IN..
IMPOSTAZIONI PREDEFINITE
1. Output channel: 02
2. Audio subcarrier deviation ±50 kHz (when audio signal level 1 k Hz is 775 mV);
3. B/G standard; audio subcarrier 5.5 MHZ (Preset b5);
4. Test pattern generator OFF (Preset no);
5. Frequency shift none (Preset 0);
6. P/S ratio-16 dB (Preset 16);
7. Output signal on (Preset on);
ISTRUZIONI PER L’INSTALLAZIONE
2
7 6 84
1 3 5
Figura 1
