91
6. Монтирайте блока за управление с екран на най-малко 20 cm от радиатора с помощта на
двойнозалепващата лента или велкро закопчалката.
7. Включете кабела на блока за управление в някой от изводите за захранване на вентилатора.
8. Включете кабела на захранващия адаптер в блока за управление.

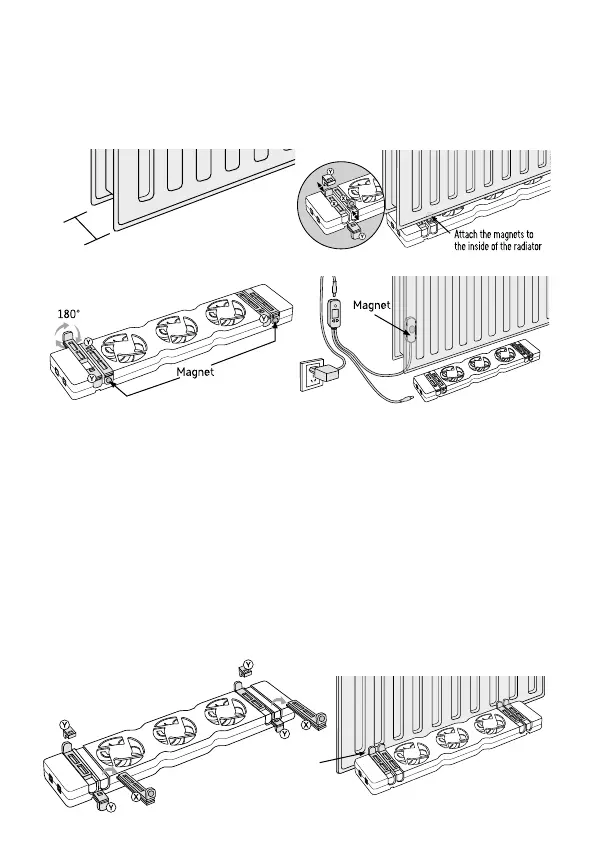

B. Инсталиране върху радиатор (Разстояние между панелите <70 mm)
< 70 mm
1. Уверете се, че вентилаторът е насочен нагоре, а краят със захранващия конектор е по-близо
разположеният до контакта. Бялата покриваща решетка на вентилаторния модул трябва да
бъде насочена нагоре.
2. Намерете място, където скобите за стена на радиатора и рамките на вентилаторния модул
не си пречат помежду си.
3. Завъртете регулируемите магнити (X) на 180 градуса и отстранете плъзгачите (Y).
4. Регулирайте магнитите, така че да се осигури подходящо вътрешно разстояние на вентила-
торите, колкото е необходимо.
5. Монтирайте вентилатора на долната страна на радиатора между по-студените решетки с
помощта на регулируемите магнити.
6. Монтирайте температурния датчик на радиатора или тръбата на радиатора с помощта на магнит.
7. Монтирайте блока за управление с екран на най-малко 20 cm от радиатора с помощта на
двойнозалепващата лента или велкро закопчалката.
8. Включете кабела на блока за управление в някой от изводите за захранване на вентилатора.
9. Включете кабела на захранващия адаптер в блока за управление.
C. Инсталиране върху радиатор с 1 панел
