4.3 Voeding
4.3.1 Stroom- en datakabel aansluiten
Een stroom- en datakabel wordt bij het product geleverd om ze van stroom te voorzien en
wel twee NMEA 0183-datapoorten en de optionele stille modusschakelaar. Het ene uiteinde
van de kabel is voorzien van een voorgevormde aansluiting die op de 12 PIN connector aan
de eenheid moet worden aangesloten. Het andere uiteinde van de kabel heeft 12
kleurgecodeerde blote draden klaar om aan te sluiten.

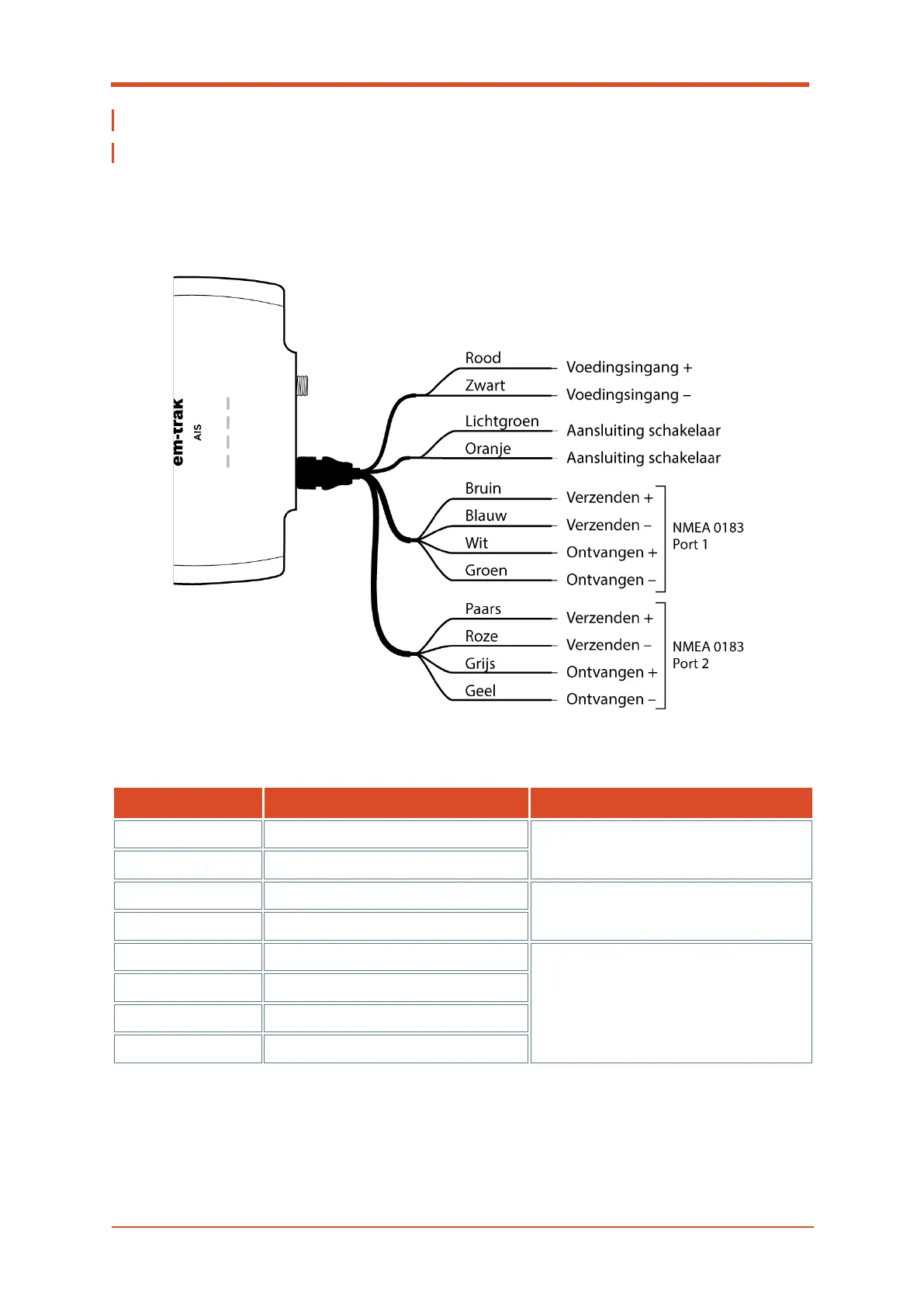

Figuur 9 : Voedings- en gegevenskabel aangesloten
In de onderste tabel in vindt u de functie van elke gekleurde draad.
Draad kleur Beschrijving Functie
Rood Voedingsingang + Stroomvoorzieningsverb indingen
Zwart Voedingsingang -
Lichtgroen Schakelaaraansluiting Externe schakelaaraansluiting voor
'stille modus'
Oranje Schakelaaraansluiting
Bruin NMEA 0183 poort 1 TX+ High-speed NMEA 0183- uitgang
(38.400 baud) voor aansluiting op
kaartplotters
Blauw NMEA 0183 poort 1 TX-
Wit NMEA 0183 poort 1 RX+
Groen NMEA 0183 poort 1 RX-
Chapter 4
17 EM-TRAK MARINE ELECTRONICS LIMITED
