39

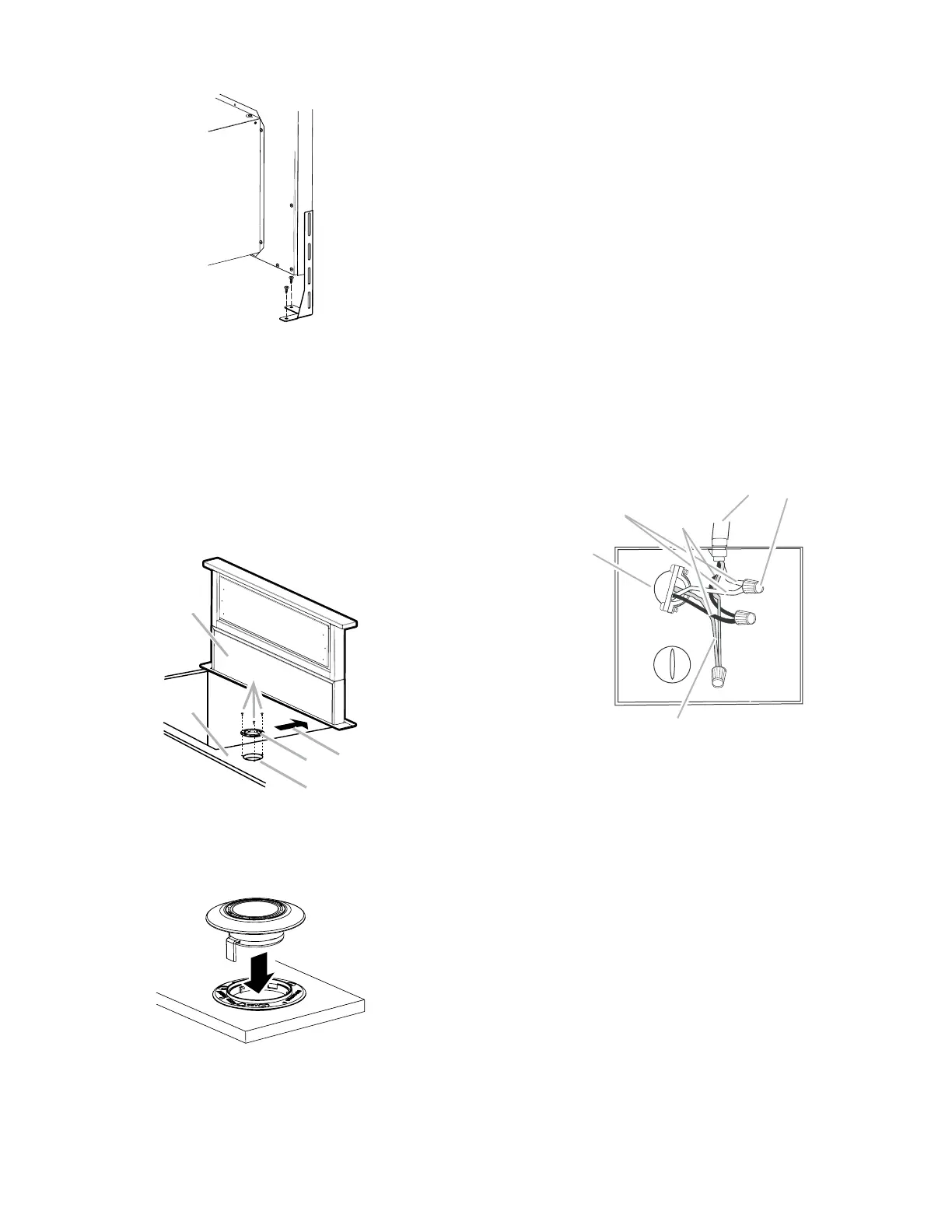

8. Aoje las patas inferiores y atorníllelas contra el piso del gabinete
con 2 tornillos de 2 - 4.5 x 13 en cada pata.
9. Apriete los tornillos de las patas de instalación.
Instalación del control
• Antes de realizar la instalación del control, asegúrese de haber
hecho los cortes en la cubierta.
• Coloque la base del control en su ubicación y marque con un
lápiz los puntos donde irán los tornillos.
• Perfore en la ubicación marcada.
• Coloque la base del control sobre la cubierta e instale 3 tornillos
instalación de 4.5 x 13 mm.
NOTA: La leyenda “Front” está escrita en la base del control. Dicha
leyenda siempre debe estar apuntando al frente de la campana.
A
B
C
D
E
F
A. Cubierta de la cocina
B. Corte para el control
C. Base del control
D. Tornillos de instalación
E. Frente de la campana
F. Sentido de instalación del control
• Pase el cable del control a través del corte en la cubierta.
• Empuje hacia abajo el ensamble del control contra la base, hasta
que haga click.
Conexión Eléctrica
ADVERTENCIA
Peligro de choque eléctrico
Desconecte la corriente antes de realizar la conexión eléctrica.
Vuelva a colocar las partes y/o paneles antes de encender.
El no seguir estas instrucciones puede resultar en choque eléc-
trico o en la muerte.
1. Desconecte la corriente.
2. Pase el cable de corriente através del conector hacia la caja
eléctrica.
ADVERTENCIA
Peligro de choque eléctrico
Motor electricamente aterrizado.
Conecte el cable de tierra al cable de tierra verde y amarillo de la
caja eléctrica.
El no seguir estas instrucciones puede resultar en choque eléc-
trico o en la muerte.
1. Conecte el cable de tierra (verde/amarillo) al cable de tierra
verde/amarillo con un conector aprobado por UL.
2. Apriete la tuerca del conducto conector.
3. Conecte los 2 cables blancos con un conector aprobado por UL.
4. Conecte los 2 cables negros con un conector aprobado por UL.
A
D
B
F C
E
A. Cable de tierra verde o amarillo/verde
B.Cables blancos
C. Conectores de cables aprobados por UL
D. Cables negros
E. Pasacables aprobado por UL o CSA
F. Cableado del downdraft
