Lista de Materiales
Retirar del empaque
¡PRECAUCIÓN!
Retire la piezas del empaque con cuidado. Utilice guantes para prote-
ger sus manos contra los cortantes.
¡ADVERTENCIA!
Retire el protectivo que cubre el producto antes de encenderlo.
Partes suministradas
• Esamble de campana de aspiración inferior con el motor p33-ya
instalado
• Filtros de grasa metálicos
• 2 - Patas de soporte inferiores
• 2 - Tapas de acabado
• Transición redonda de 6”
• Transición rectangular de 3
1
⁄4”x10”
• Tapa metálica superior
• Ensamble del control
• Bolsa con tornillería de instalación con:
• Guía de instalación
• 1 - Manga termocontráctil
• 2 - Cinchos plásticos
• 2 - Ángulos de instalación
• 4 - Clips plásticos para el plato de aspiración
• 7 - Clips adhesivos
• 8 - Tornillos de instalación de 4 x 8 mm
• 11 - Tornillos de instalación de 4.5 x 13 mm
• 3 - Tornillos de instalación de la transición 3.5 x 9.5 mm

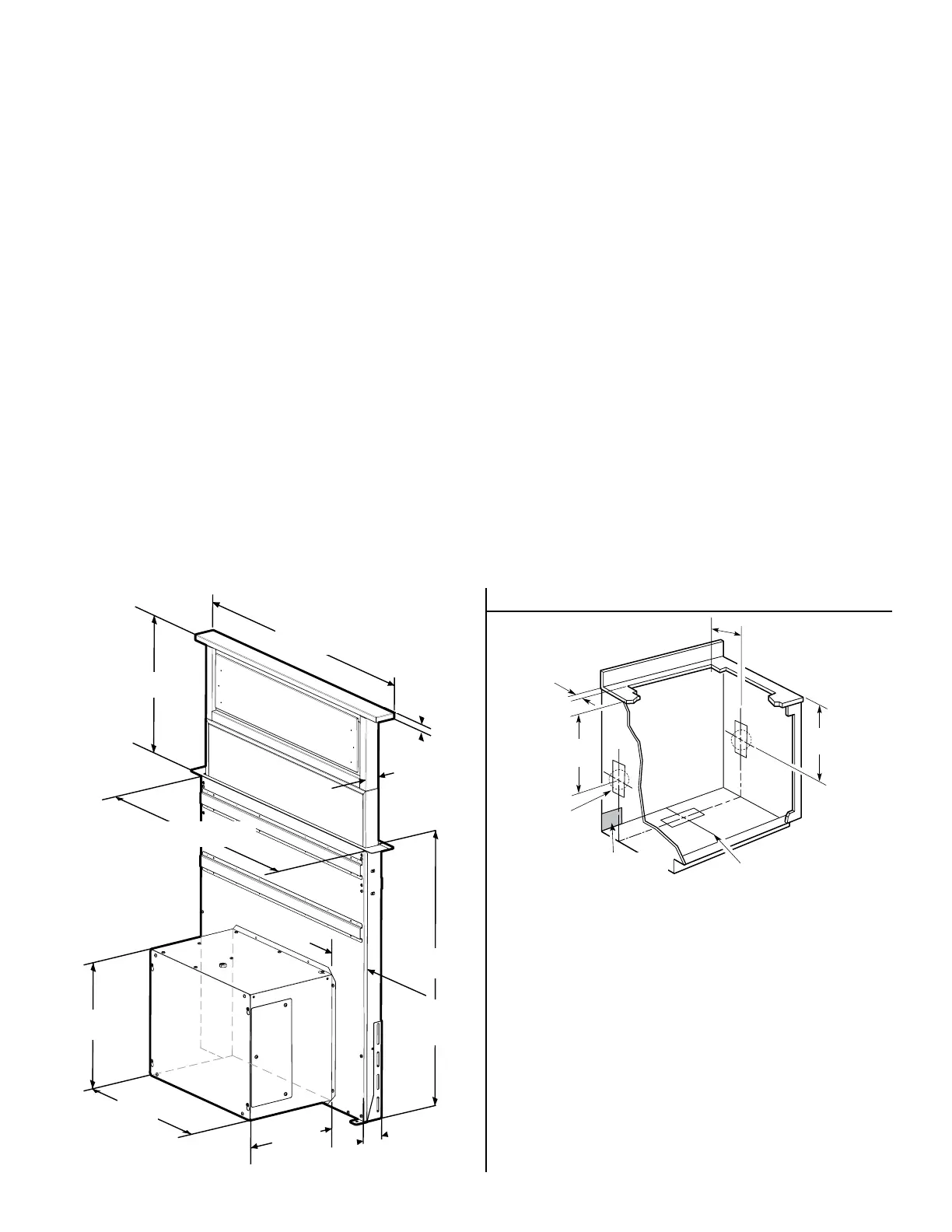

Dimensiones del Producto
Partes necesarias
• Cable de alimentación
• Pasacables de ½” (12.7 mm) aprobado por UL ó CSA
• 3 conectores de cables aprobados por UL
• 1 boquilla para pared
• Ducto de ventilación redondo de 6” ó rectangular de 3
1
⁄4”x10”
Herramientas/Materiales requeridos
• Nivel
• Taladro con brocas de 1¼” (3.2 cm),⅛” (3.2 mm), y
5
⁄16” (7.9 mm)
• Lápiz
• Pela cables ó cuchillo
• Cinta métrica o regla
• Pinzas
• Pistola galafateadora y silicón para sellar a prueba de agua
• Sujetadores de ductos
• Serrucho o sierra caladora
• Destornillador plano
Anchos de top trim:
30” (76.2 cm)
36” (91.4 cm)
Altura retractil de
13
1
⁄2” (34.3 cm)
27” (68.6 cm) en modelo de 30”
33” (83.8 cm) en modelo de 36”
1
1
⁄2”
(3.8 cm)
28
1
⁄2”
(72.6 cm)
13
1
⁄8”
(33.4 cm)
16
1
⁄2”
(42 cm)
10”
(25.4 cm)
2
1
⁄8”
(5.4 cm)
5
1
⁄4” (13.3 cm)
para modelos de 30”
8
1
⁄4” (21 cm)
para modelos de 36”
19
⁄32”
(1.5 cm)
Dimensiones del gabinete
9
1
⁄2”
(24.4 cm)
1
⁄2” (1.27 cm)
mínimo
Línea de centro de los
cortes en el gabinete
Localice la caja eléc-
trica de la conexión
en la esquina inferior
izquierda del gabinete.
Estos cortes son
para los sistemas
de ventilación
rectangular de 3
1
⁄4”
x 10” (8.3 x 25.4
cm) ó redondo de
6” (15.2 cm)
21
5
⁄16”
(54.1 cm)
21
5
⁄16”
(54.1 cm)
NOTAS:
• Contemple las instrucciones de instalación del fabricante de la
parrilla para determinar las medidas de corte.
• Use las dimensiones para los cortes de los ductos de salida
que apliquen a su instalación.
• Los motores internos se conectan con ductos rectangulares de
3
1
⁄4” x 10” (8.3 x 25.4 cm) ó con ducto redondo de 6” (15.2 cm).
La ubicación de los cortes para este sistema de ventilación
depende especícamente de su instalación.
