25
7. Fixer les pieds de soutien de l’appareil sur le plancher du meuble
avec des vis (non fournies).
8. Serrer les vis des pieds de soutien.
Installation de commande
• Avant l’installation de commande, assurez-vous que vous avez
fait le découpes de procéde.
• Placez la base de contrôle sur place et marquer les trous avec un
crayon.
• Percer sur les emplacements marqués.
• Place the control base on the countertop and drive
3 - 4.5 x 13 mm installation screws.
REMARQUE: Le légende “Front” est écrite sur la base de contrôle.
Cette légende doit toujours être orienté vers l’avant de la hotte (F).

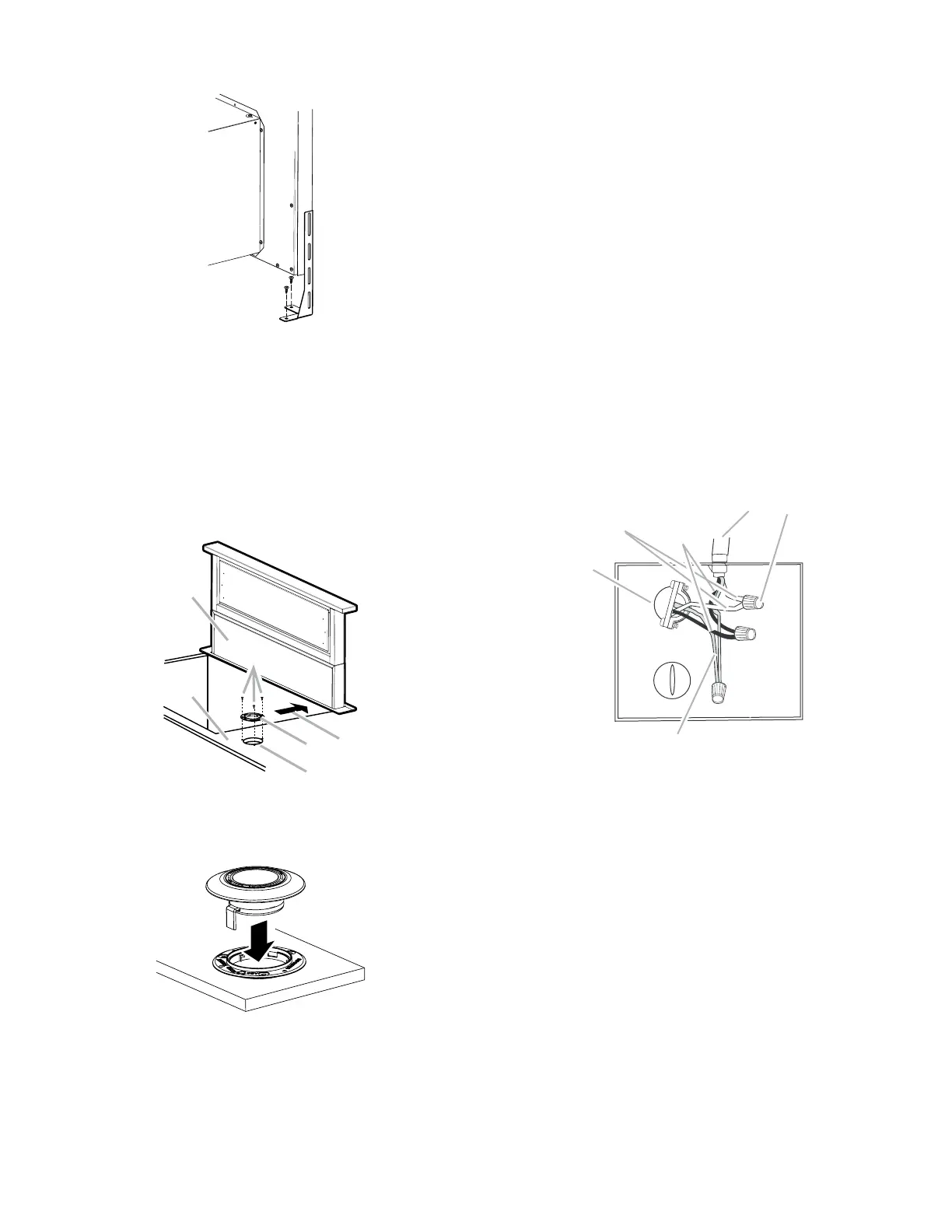

A
B
C
D
E
F
A. Table de cuisson
B. Contrôle découpe
C. Base de contrôle
D. Vis d’installation
E. L’avant de la hotte
F. Installation de base de contrôle
• Faire passer le câble de commande à travers le trou.
• Poussez l’ensemble de commande vers la base de contrôle.
Raccordements électriques
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant l’entretien.
Replacer pièces et panneaux avant de faire la remise en marche.
Le non-respect de ces instructions peut causer un décès ou un
choc électrique.
1. Déconnecter la source de courant électrique.
2. Faire passer le câble d’alimentation à travers le connecteur de
conduit et dans le boîtier de connexion.
AVERTISSEMENT
Risque de choc électrique
Relier le ventilateur à la terre.
Brancher le l relié à la terre au l vert et jaune relié à la terre
dans la boîte de la borne.
Le non-respect de ces instructions peut causer un décès ou un
choc électrique.
3. Connecter le conducteur de terre vert (ou vert/jaune) au
conducteur de terre vert ou jaune/vert à l’aide de connecteurs
de ls homologués UL. Serrer la vis sur le connecteur de
conduit.
4. Raccorder les 2 conducteurs blancs avec les connecteurs de
ls (homologation UL).
A
D
B
F C
E
A. Conducteur de terre vert ou vert et jaune
B. Conducteurs blancs
C. Connecteurs de ls (homologation UL)
D. Conducteurs noirs
E. Connecteur de conduit (homologation UL ou CSA)
F. Câblage du système d’extraction par le bas
5. Raccorder les 2 conducteurs noirs avec des connecteurs de
ls (homologation UL).
6. Réinstaller le couvercle du boîtier de connexion et le xer avec la
vis.
7. Reconnecter la source de courant électrique.
