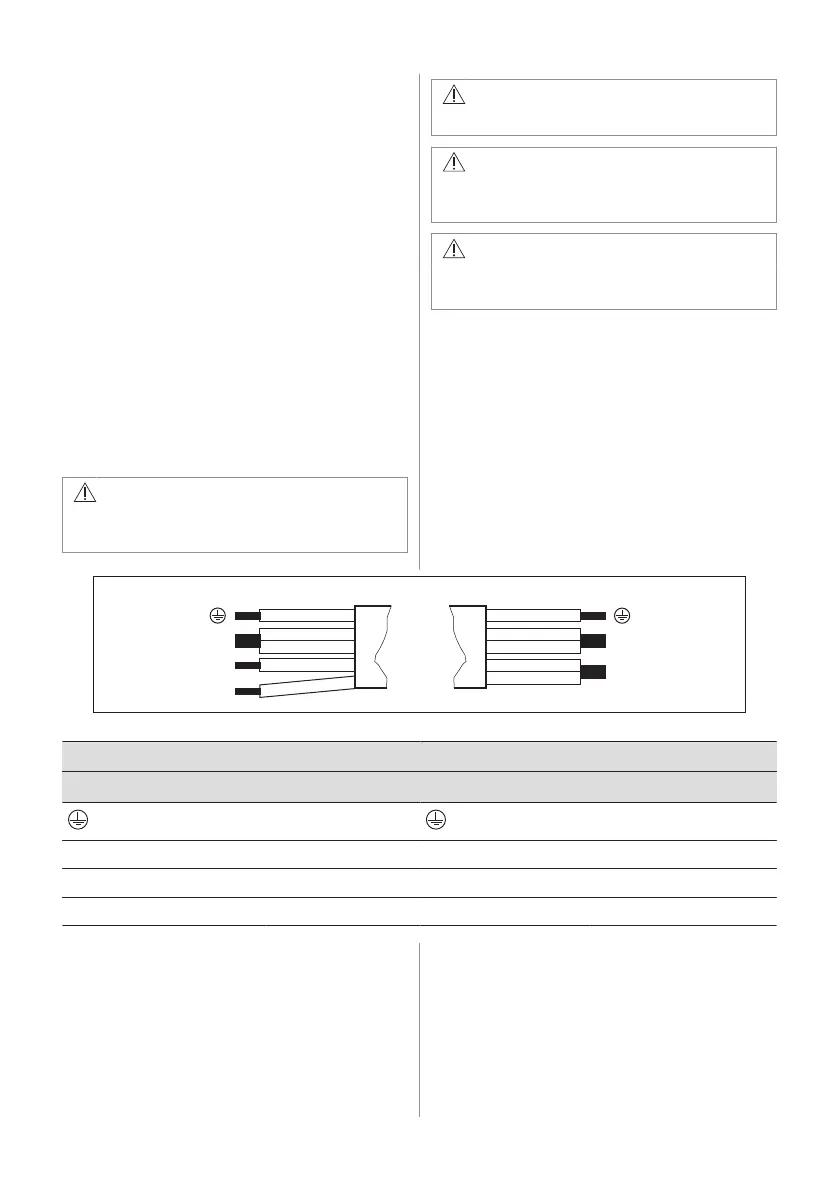

Serienummer ...........................
3.2 Indbygningskogesektioner
Brug først indbygningskogesektionerne, når
kogesektionen er samlet i de korrekte
indbygningsenheder og bordplader, der
opfylder kravene.
3.3 Tilslutningskabel
• Kogesektionen leveres med
tilslutningskabel
• For at udskifte det beskadigede
strømkabel skal du bruge kabeltypen:
H05V2V2-Fder kan modstå en temperatur
på 90 °C eller højere. En enkelt ledning
skal have et minimalt tværsnit i
overensstemmelse med nedenstående
tabel. Tal med dit lokale servicecenter.
Tilslutningskablet må kun udskiftes af en
autoriseret elektriker.
ADVARSEL!
Alle elektriske tilslutninger skal udføres af
en autoriseret elektriker.
FORSIGTIG!
Forbindelser via kontaktstik er forbudt.
FORSIGTIG!
Undlad at bore eller lodde
ledningsenderne. Det er forbudt.
FORSIGTIG!
Undlad at tilslutte kablet uden
kabelendehætte.
Enfaset forbindelse
1. Fjern kabelendehætten fra sorte og brune
ledninger.
2. Fjern en del af isoleringen af de brune og
sorte kabelender.
3. Forbind enderne af sorte og brune kabler.
4. Sæt en ny hætte på enden af den delte
ledning (specialværktøj påkrævet).
N
L1
N
L
220-240 V~400V2N~
L2
To-faset forbindelse:400 V2N~ Enfaset forbindelse: 220 - 240 V~
5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²
Grøn - gul Grøn - gul
N Blå og blå N Blå og blå
L1 Sort L Sort og brun
L2 Brun
3.4 Fastgørelse af pakningen -
Integreret installation
1. Rengør falserne på bordpladen.
2. Skær den medfølgende 3x10 mm
pakningsliste i fire stykker. Stykkerne skal
have samme længde som falsen.
3. Skær enderne af stykkerne af i en vinkel
på 45°. De skal passe præcist i hjørnerne
af falserne.
4. Fastgør listerne til falsen. Stræk ikke i
stykkerne. Bind ikke enderne af stykkerne
over hinanden.
DANSK 31
