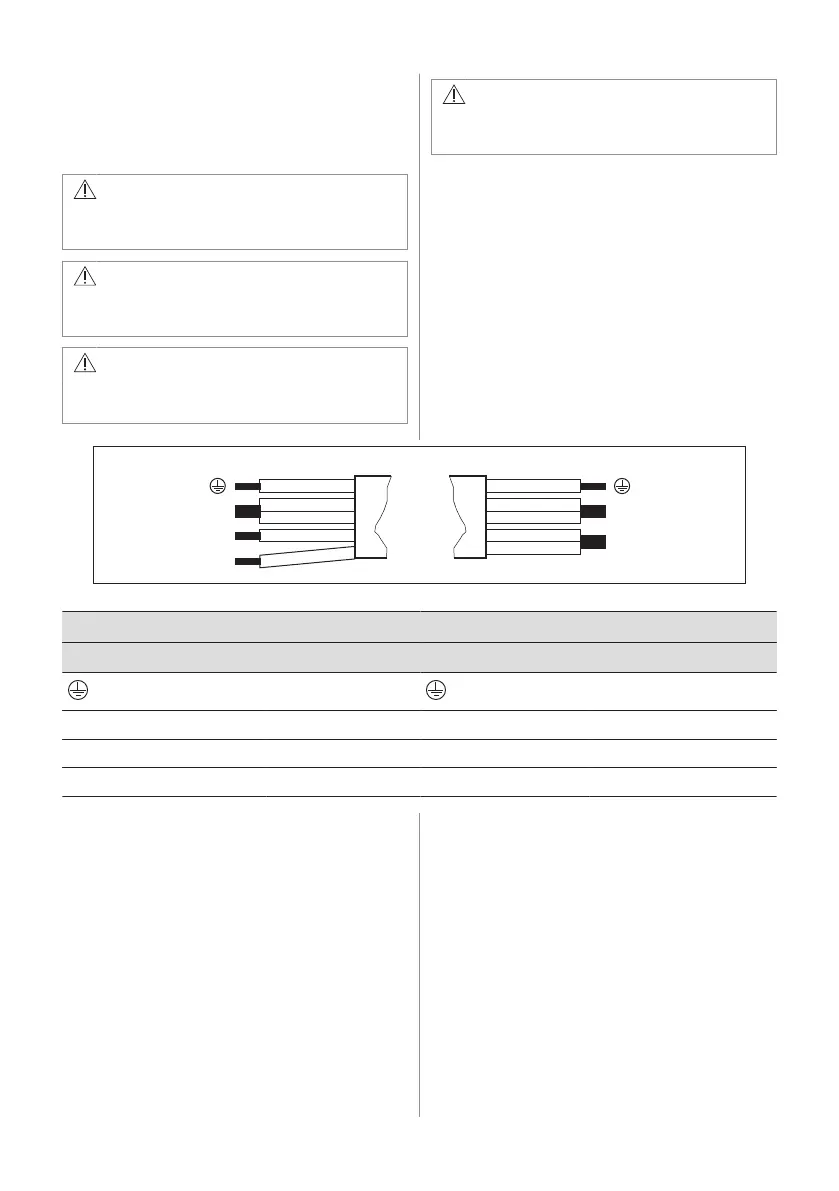

przekrój zgodnie z poniższą tabelą.
Skontaktować się z miejscowym punktem
serwisowym. Przewód zasilający może
wymienić wyłącznie wykwalifikowany
elektryk.
OSTRZEŻENIE!
Wszystkie połączenia elektryczne musi
wykonać wykwalifikowany elektryk.
UWAGA!
Połączenia za pomocą wtyczek
stykowych są zabronione.
UWAGA!
Nie wiercić ani nie lutować końcówek.
Jest to zabronione.
UWAGA!
Nie podłączać przewodu bez tulei
przewodu.
Połączenie jednofazowe
1. Zdjąć końcówkę z czarnego i brązowego
przewodu.
2. Usunąć izolację końcówek przewodów
brązowego i czarnego.
3. Podłączyć końcówki przewodów
czarnego i brązowego.
4. Założyć nową tulejkę na końcówkę
wspólnego przewodu (wymagane
specjalne narzędzie).
N
L1
N
L
220-240 V~400V2N~
L2
Połączenie dwufazowe: 400 V2N~ Połączenie jednofazowe: 220 - 240 V~
5x1,5 mm² lub 4x2,5 mm² 5x1,5 mm² lub 3x4 mm²
Zielony – żółty Zielony – żółty
N Niebieski i niebieski N Niebieski i niebieski
L1 Czarny L Czarny i brązowy
L2 Brązowy
3.4 Mocowanie uszczelki –
instalacja na równi z blatem
1. Wyczyścić rowki w blacie roboczym.
2. Pociąć dostarczoną taśmę 3x10 mm
uszczelniającą na cztery paski. Paski
muszą mieć taką samą długość, jak
rowki.
3. Końcówki pasków należy przycinać pod
kątem 45°. Powinny one dokładnie
mieścić się w rogach rowków.
4. Przykleić paski do rowków. Nie rozciągać
pasków taśmy. Końce pasków taśmy nie
mogą zachodzić na siebie.
Po osadzeniu płyty grzejnej wypełnić
silikonem szczelinę między szkłem
ceramicznym a blatem. Upewnić się, że
silikon nie przedostaje się pod szkło
ceramiczne.
3.5 Mocowanie uszczelki –
instalacja na blacie
1. Oczyścić blat roboczy wokół wycięcia.
2. Przykleić dołączoną w komplecie 2x6 mm
taśmę uszczelniającą wokół dolnej
krawędzi płyty grzejnej, wzdłuż
zewnętrznej krawędzi szkła
ceramicznego. Nie naciągać taśmy. Styk
POLSKI 203
