Tilkoplingskabelen må kun skiftes ut av en
kvalifisert elektriker.
ADVARSEL!
Alle elektriske tilkoblinger må utføres av
en kvalifisert elektriker.
FORSIKTIG!
Tilkoblinger via kontaktplugger er forbudt.
FORSIKTIG!
Ikke bor eller sveis ledningsendene. Det
er forbudt.
FORSIKTIG!
Ikke koble til kabelen uten
kabelendehylse.

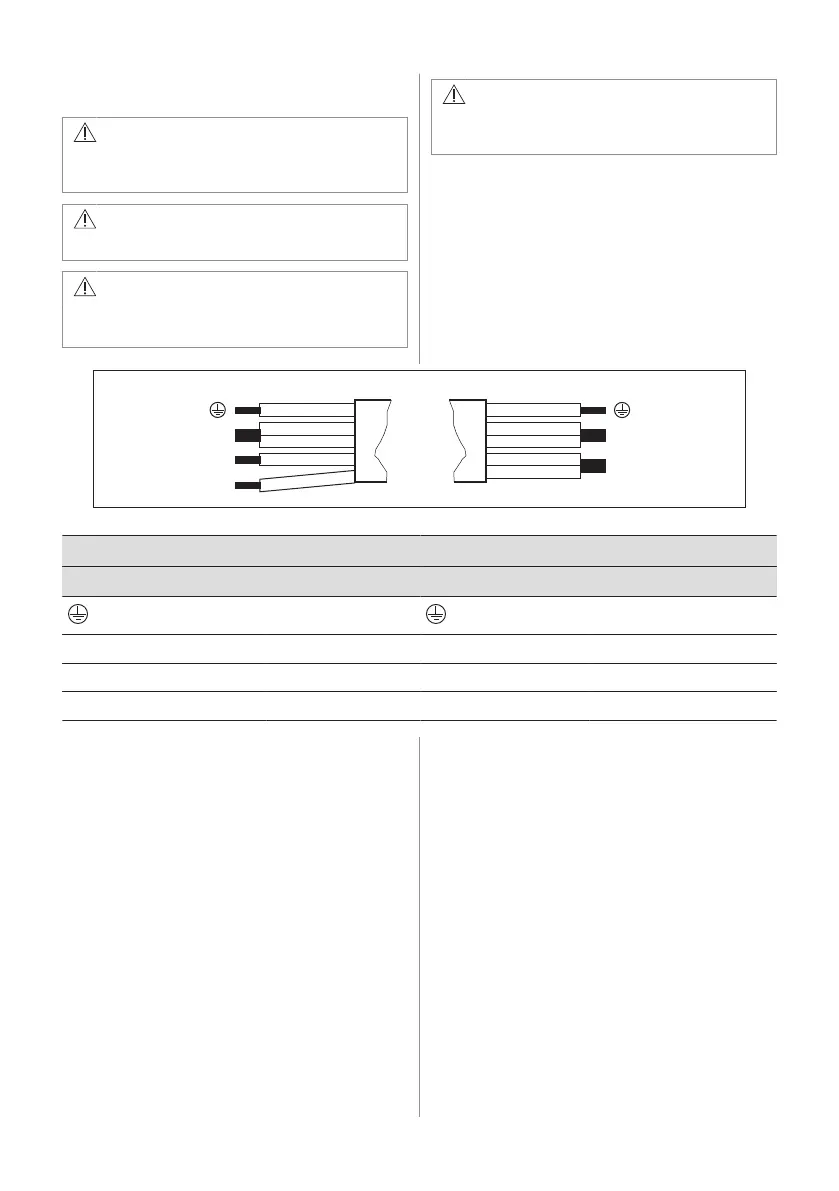

Enkelfaset tilkobling
1. Fjern ledningsendehylsen fra svarte og
brune ledninger.
2. Fjern en del av isoleringen av de brune
og svarte kabelendene.
3. Koble endene på svarte og brune kabler.
4. Bruk en ny ledningsendehylse på hver
kabelende (spesialverktøy kreves).
N
L1
N
L
220-240 V~400V2N~
L2
Tofaset tilkobling: 400 V2N~ Enfaset tilkobling: 220 - 240 V~
5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²
Grønn – gul Grønn – gul
N Blå og blå N Blå og blå
L1 Svart L Svart og brun
L2 Brun
3.4 Slik fester du tetningen –
integrert montering
1. Rengjør sporene i benkeplaten.
2. Skjær det medfølgende 3x10 mm
tetningsbåndet i fire remser. Båndene må
ha samme lengde som sporene.
3. Skjær endene av båndene i en vinkel på
45°. De skal passe nøyaktig i hjørnene av
sporene.
4. Fest båndene til sporene. Ikke strekk
stripene. Ikke fest endene av båndene
oppå den andre.
Når koketoppen er montert, tetter du resten
av åpningen mellom glasskeramikken og
benkeplaten med silikon. Sørg for at silikonen
ikke kommer under glasskeramikken.
3.5 Feste tetningen – montering på
topp
1. Rengjør benkeplaten rundt
utskjæringsområdet.
2. Fest det medfølgende 2x6 mm
tetningsbåndet til den nedre kanten av
platetoppen, langs den ytre kanten av
glasskeramikken. Ikke strekk det. Sørg
for at endene på tetningsbåndet er
plassert midt på den ene siden av
platetoppen.
3. Beregn noen ekstra millimeter på lengden
når du skjærer til tetningsbåndet.
4. Trykk de to endene av tetningsbåndet
sammen.
178 NORSK
