3.2 Iebūvējamas plītis
Lietojiet iebūvējamās plītis tikai pēc tam, kad
tās ir pareizi iebūvētas virtuves mēbelēs un
darba virsmās atbilstoši spēkā esošiem
standartiem.
3.3 Strāvas padeves kabelis
• Plīts virsma ir aprīkota ar strāvas padeves
kabeli.
• Lai nomainītu bojātu strāvas vadu,
izmantojiet kabeli: H05V2V2-F, kas ir
izturīgs 90 °C vai augstākā temperatūrā.
Atsevišķam vadam ir jābūt minimālam
šķērsgriezumam atbilstoši tālāk sniegtajai
tabulai. Sazinieties ar vietējo servisa
centru. Strāvas padeves kabeļa nomaiņu
drīkst veikt tikai kvalificēts elektriķis.
BRĪDINĀJUMS!
Visi elektrisko savienojumu darbi ir
jāveic kvalificētam elektriķim.
UZMANĪBU!
Savienojumi, izmantojot
kontaktspraudņus ir aizliegti.
UZMANĪBU!
Neurbiet un nelodējiet vadu galus. Tas ir
aizliegts.
UZMANĪBU!
Neveidojiet kabeļa savienojumus bez
kabeļa gala uzmavas.

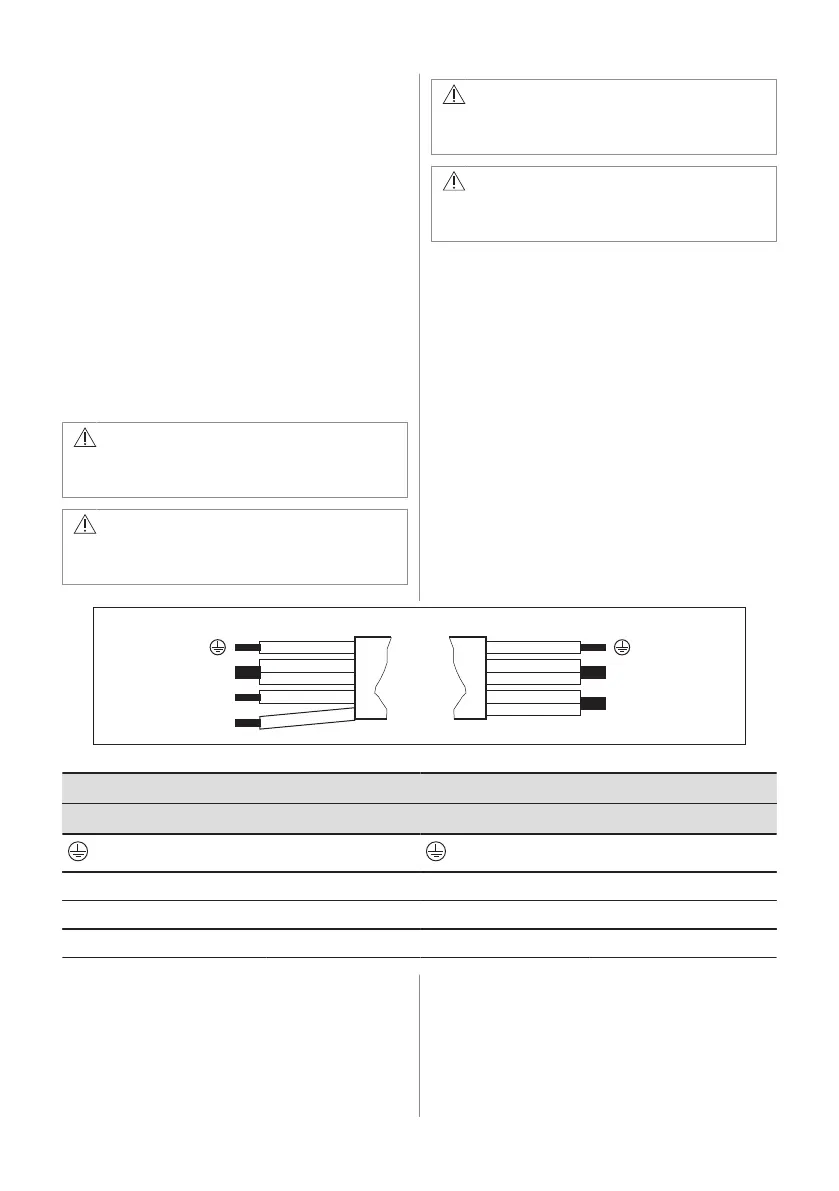

Vienfāzes pieslēgums
1. Atvienojiet kabeļa gala uzmavu no
melnās un brūnās krāsas vadiem.
2. Noņemiet daļu izolācijas no melnās un
brūnās krāsas vadu galiem.
3. Savienojiet melnās un brūnās krāsas
vadu galus.
4. Izmantojiet jaunu vada gala uzmavu uz
savienotā vada gala (nepieciešams īpašs
instruments).
N
L1
N
L
220-240 V~400V2N~
L2
Divfāzu pieslēgums 400 V2N~ Vienfāzes pieslēgums: 220 - 240 V~
5 x 1,5 mm² vai 4 x 2,5 mm² 5 x 1,5 mm² vai 3 x 4 mm²
Dzeltens — zaļš Dzeltens — zaļš
N Zils un zils N Zils un zils
L1 Melns L Melns un brūns
L2 Brūns
3.4 Blīvējuma uzlikšana — integrēta
uzstādīšana
1. Notīriet gropes uz darba virsmas.
2. Sagrieziet komplektācijā iekļauto 3x10
mm blīvējuma loksni četrās šaurākās
loksnēs. Sagriezto lokšņu garumam
jāatbilst gropju garumam.
3. Nogrieziet lokšņu galus 45° grādu leņķī.
Galiem precīzi jāatbilst gropju stūriem.
LATVIEŠU 129
