3.1 Ennen asentamista
Kirjoita alla olevat tiedot ylös arvokilvestä
ennen keittotason asentamista. Arvokilpi
sijaitsee keittotason pohjassa.
Sarjanumero ...........................
3.2 Kalusteeseen sijoitettavat
keittotasot
Kalusteeseen sijoitettavia keittotasoja saa
käyttää vasta, kun ne on asennettu sopiviin,
määräystenmukaisiin kalusteisiin ja
työtasoihin.
3.3 Virtajohto
• Keittotason tehonsyöttö on järjestetty
virtajohdolla.
• Käytä vaurioituneen virtajohdon
vaihtamiseksi virtajohtotyyppiä: H05V2V2-
F joka kestää vähintään 90 °C:n
lämpötilan.: Yksittäisen kaapelin
halkaisijan on oltava mahdollisimman pieni
alla olevan taulukon mukaisesti. Ota
yhteys valtuutettuun huoltoliikkeeseen.
Virtajohdon saa vaihtaa vain
sähköasentaja.
VAROITUS!
Kaikki sähkökytkennät on teetettävä alan
koulutuksen saaneella sähköasentajalla.
HUOMIO!
Pistokeliitännät eivät ole sallittuja.
HUOMIO!
Johtimen päitä ei saa porata tai hitsata.
Se on kiellettyä.
HUOMIO!
Kaapelia ei saa liittää, jos sen päässä ei
ole holkkia.

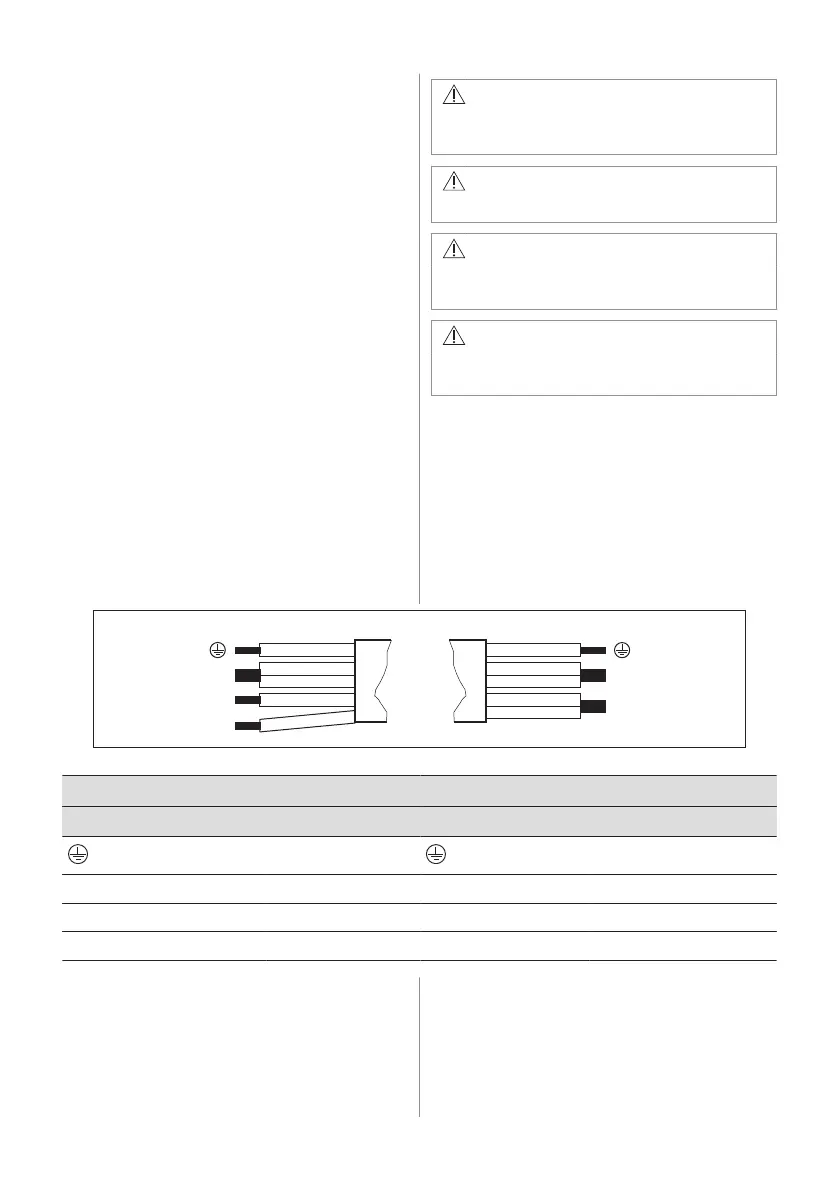

Yksivaiheinen liitäntä
1. Irrota kaapeli ja holkki mustasta ja
ruskeasta johtimesta.
2. Irrota osa eristeestä ruskean ja mustan
johdon päästä.
3. Liitä mustan ja ruskean johdon päät.
4. Kiinnitä uusi johtimen holkki jaetun johdon
päähän (edellyttää erikoistyökalun
käyttöä).
N
L1
N
L
220-240 V~400V2N~
L2
Kaksivaiheinen liitäntä: 400 V2N~ Yksivaiheinen liitäntä: 220 - 240 V~
5 x 1,5 mm² tai 4 x 2,5 mm² 5 x 1,5 mm² tai 3 x 4 mm²
Vihreä/keltainen Vihreä/keltainen
N Sininen ja sininen N Sininen ja sininen
L1 Musta L Musta ja ruskea
L2 Ruskea
3.4 Tiivisteen kiinnittäminen -
integroitu asennus
1. Puhdista työtason huullokset.
2. Leikkaa mukana toimitettu 3x10 mm
tiivistenauha neljäksi raidaksi. Raitojen on
oltava samanpituiset kuin huullokset.
3. Leikkaa raidan päät kulmaan 45°. Niiden
pitäisi sopia tarkasti huullosten kulmiin.
104 SUOMI
