Kontakt ditt lokale servicesenter.
Tilkoplingskabelen må kun skiftes ut av en
kvalifisert elektriker.
ADVARSEL!
Alle elektriske tilkoblinger må utføres av
en kvalifisert elektriker.
FORSIKTIG!
Tilkoblinger via kontaktplugger er forbudt.
FORSIKTIG!
Ikke bor eller sveis ledningsendene. Det
er forbudt.
FORSIKTIG!
Ikke koble til kabelen uten
kabelendehylse.

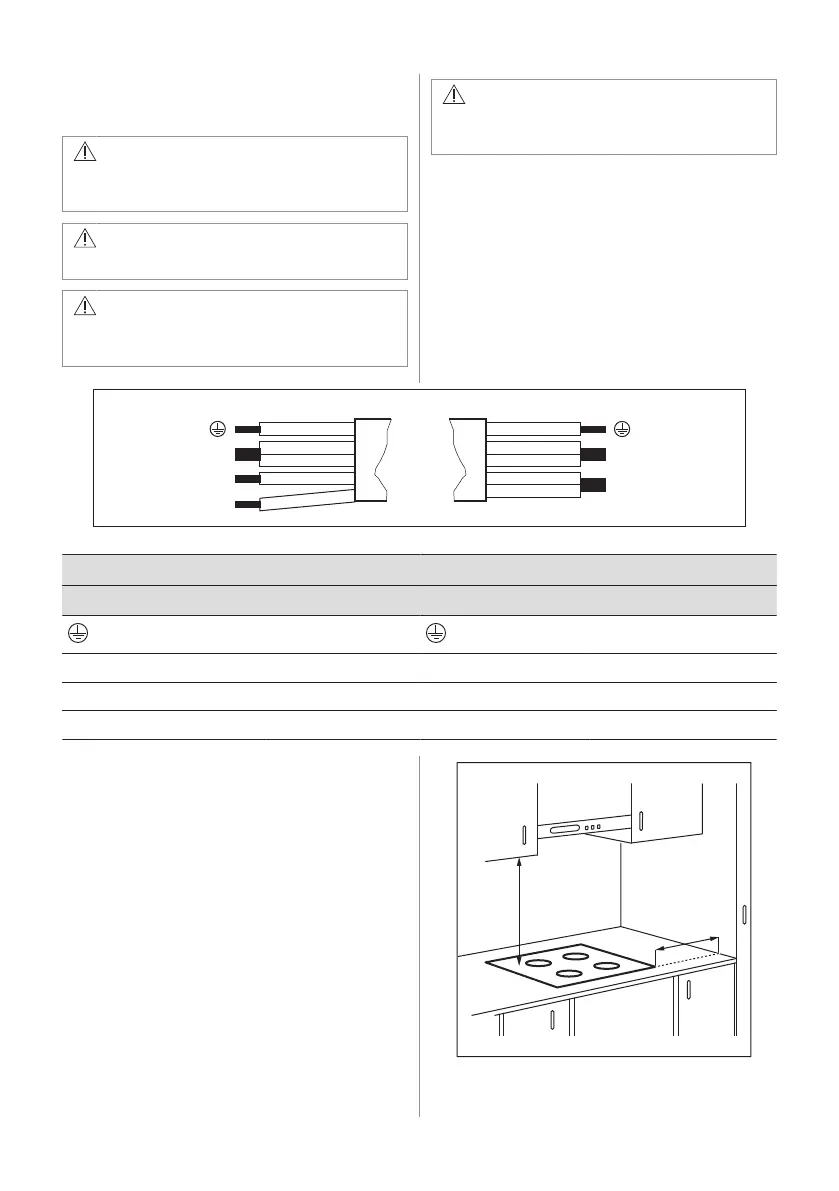

Enkelfaset tilkobling
1. Fjern ledningsendehylsen fra svarte og
brune ledninger.
2. Fjern en del av isoleringen av de brune
og svarte kabelendene.
3. Koble endene på svarte og brune kabler.
4. Bruk en ny ledningsendehylse på hver
kabelende (spesialverktøy kreves).
N
L1
N
L
220-240 V~400V2N~
L2
Tofaset tilkobling: 400 V2N~ Enfaset tilkobling: 220 - 240 V~
5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²
Grønn – gul Grønn – gul
N Blå og blå N Blå og blå
L1 Svart L Svart og brun
L2 Brun
3.4 Sammenstilling
Hvis du installerer platetoppen under en
avtrekksvifte, gå gjennom
monteringsinstruksjonene for å finne
minimumsavstanden mellom produktene.
min.
50mm
min.
500mm
72 NORSK
