40
Installatiehandleiding
9.8 Verwarmingselementen ombouwen
9.8.1 WH6–7, WH6–8 en WH6–11 kunnen omgebouwd worden van 400-415 V 3AC naar
230-240 V 1AC met een lager vermogen
Schakel de stroom naar de machine uit.
Demonteer het voorpaneel en verwijder de kap van de verwarmingselementen.
Verwijder de blauwe kabels.

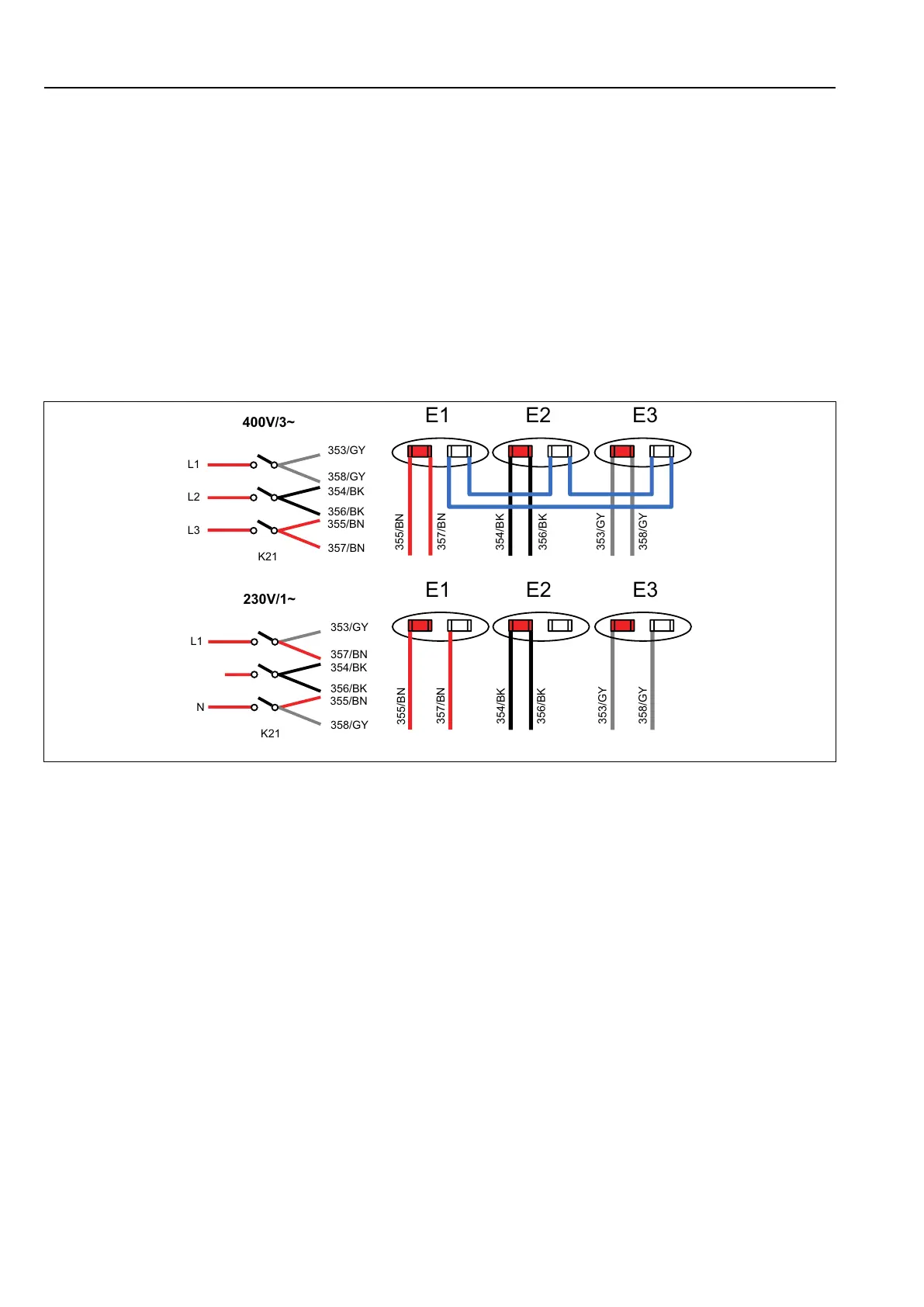

Verplaats de kabels 357/BN op E1 en 358/GY op E3 van de rode naar de witte aansluitingen van elk element volgens
de afbeelding.
Plaats de kap weer op de verwarmingselementen en plaats het voorpaneel terug.
Demonteer het dekpaneel van de relais. Wijzig de positie van de kabels 357/BN en 358/GY op het verwarmingsrelais
K21 volgens de afbeelding.
Verplaats de kabels L3 naar N volgens de afbeelding.
Monteer het dekpaneel weer op de relais.
355/BN
358/GY
354/BK
356/BK
353/GY
357/BN
K21
L1
N
355/BN
357/BN
354/BK
356/BK
353/GY
400V/3~
230V/1~
358/GY
K21
L1
L2
L3
E1 E2 E3
355/BN
357/BN
354/BK
356/BK
353/GY
358/GY
E1 E2 E3
355/BN
357/BN
354/BK
356/BK
353/GY
358/GY
fig.7910
Sluit de spanning naar de machine aan.
Controleer of alle aansluitingen en draden goed zijn aangesloten en bevestigd en test de machine daarna met een
kort wasprogramma op 60°, om te controleren of deze werkelijk verwarmt.
