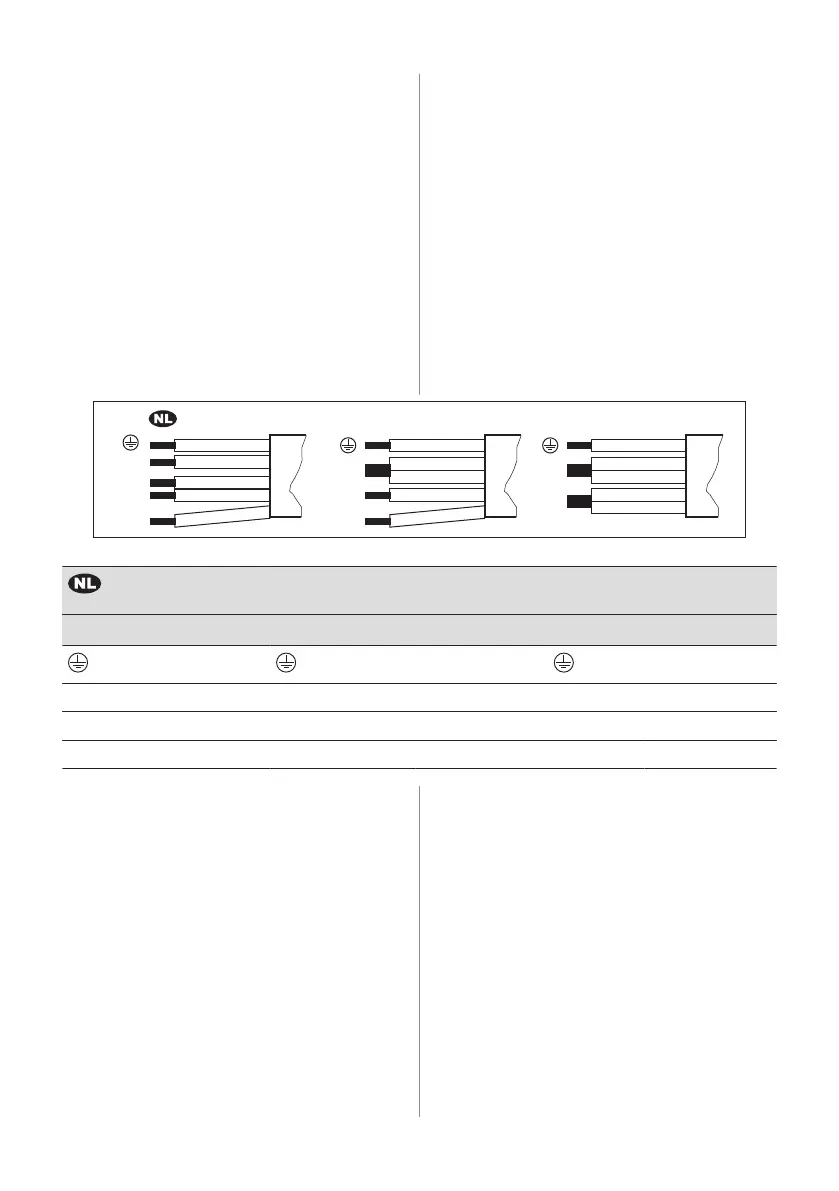

Raccordement monophasé
1. Retirez la gaine d’extrémité du câble des
fils noir, marron et bleu.
2. Retirez une partie de l’isolation des
extrémités des câbles marron, noir et
bleu.
3. Branchez les extrémités des câbles noir
et marron.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
5. Branchez les extrémités des deux câbles
bleus.
6. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
Raccordement biphasé
1. Retirez la gaine d’extrémité du câble des
fils noir et marron.
2. Retirez une partie de l’isolation des
extrémités des câbles bleu.
3. Branchez les extrémités des deux câbles
bleus.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
N
L1
N
L
220-240 V~220-240 V~ 400V2N~
L2
N
N
L1
L2
220 - 240 V~
Raccordement biphasé: 400 V2N~ Raccordement monophasé:
220 - 240 V~
5 x 1,5 mm² 5 x 1,5 mm² ou 4 x 2,5 mm² 5 x 1,5 mm² ou 3 x 4 mm²
Vert - jaune Vert - jaune Vert - jaune
N Bleu et bleu N Bleu et bleu N Bleu et bleu
L1 Noir L1 Noir L Noir et marron
L2 Marron L2 Marron
3.4 Installation du joint - Installation
intégrée
1. Nettoyez les rainures du plan de travail.
2. Coupez le 3x10 mm joint d’étanchéité
fournie en quatre bandes. Les bandes
doivent avoir la même longueur que les
rainures.
3. Coupez les extrémités des bandes à un
angle de 45°. Elles doivent s’ajuster
exactement aux coins des rainures.
4. Attachez les bandes aux rainures.
N’étirez pas les bandes. Faites en sorte
que les extrémités des bandes ne se
chevauchent pas.
Si vous montez la table de cuisson, bouchez
l'espace restant entre la vitrocéramique et le
plan de travail avec du silicone. Assurez-vous
que la silicone ne passe pas sous la
céramique de verre.
3.5 Installation du joint - Installation
superposée
1. Nettoyez le plan de travail autour de la
zone de découpe.
2. Fixez le joint d’étanchéité 2x6 mm fourni
sur le bord inférieur de la table de
cuisson, le long du bord extérieur de la
surface vitrocéramique. Ne l’étirez pas.
Assurez-vous que les extrémités du joint
30 FRANÇAIS
