Sie sich bitte an Ihren lokalen
Kundendienst. Das Anschlusskabel darf
nur von einem qualifizierten Elektriker
ersetzt werden.
WARNUNG!
Alle elektrischen Anschlüsse müssen von
einem qualifizierten Elektriker ausgeführt
werden.
VORSICHT!
Verbindungen über Kontaktstecker sind
verboten.
VORSICHT!
Bohren oder löten Sie die Kabelenden
nicht. Das ist verboten.
VORSICHT!
Schließen Sie das Kabel nicht ohne
Aderendhülse an.

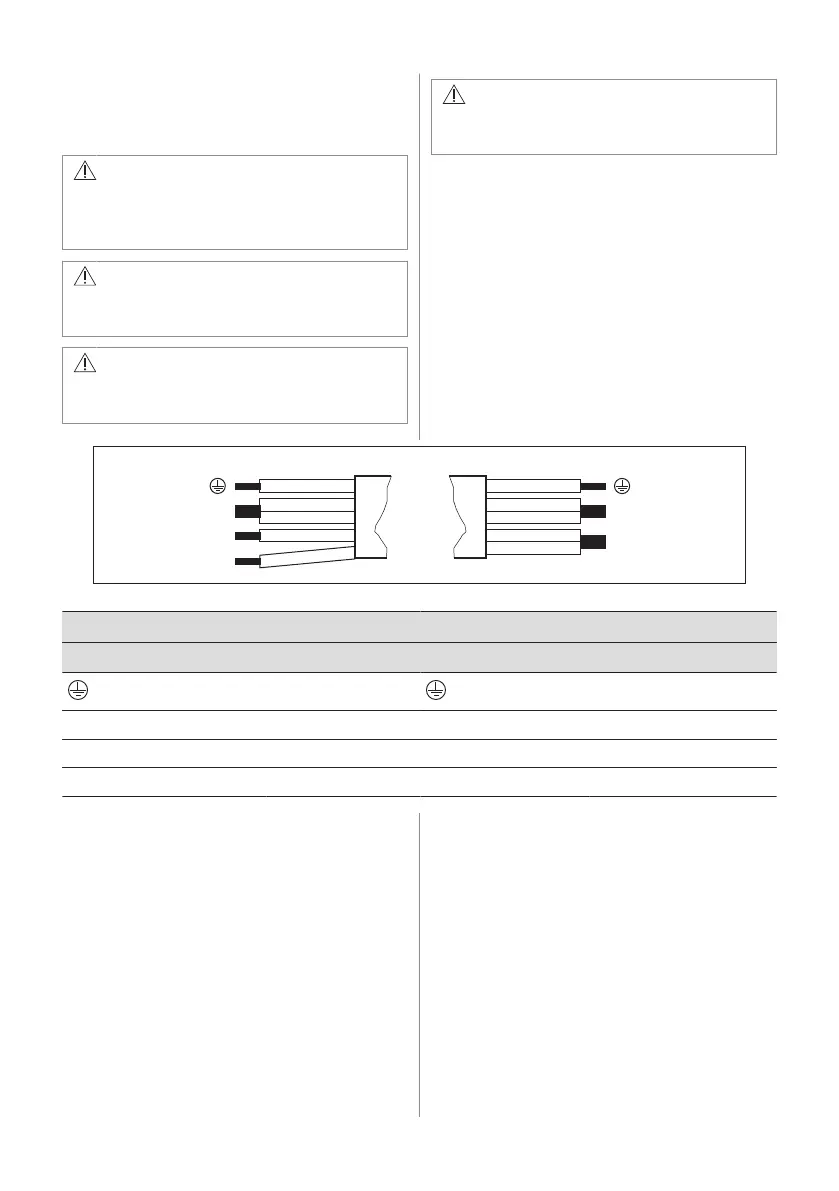

Einphasiger Anschluss
1. Entfernen Sie die Aderendhülse von
schwarzen und braunen Adern.
2. Entfernen Sie einen Teil der Isolierung
der braunen und schwarzen Kabelenden.
3. Verbinden Sie die Enden der schwarzen
und braunen Kabel.
4. Bringen Sie eine neue Aderendhülse am
Ende des gemeinsamen Drahts an
(Spezialwerkzeug erforderlich).
N
L1
N
L
220-240 V~400V2N~
L2
Zweiphasige Verbindung: 400 V2N~ Einphasige Verbindung: 220 - 240 V~
5 x 1,5 mm² oder 4 x 2,5 mm² 5 x 1,5 mm² oder 3 x 4 mm²
Grün – gelb Grün – gelb
N Blau und blau N Blau und blau
L1 Schwarz L Schwarz und braun
L2 Braun
3.4 Elektrischer Anschluss
Installieren Sie das Kochfeld mit einer
Steckdosenzuleitung. Wenn keine
Steckdosenzuleitung vorhanden ist, muss die
feste Hausstromanlage eine Trennvorrichtung
mit mindestens 3 mmKontakten enthalten,
um einen gleichzeitigen und allpoligen
Netzabbruch (gemäß NIN SEV 1000) zu
ermöglichen.
3.5 Anbringen der Dichtung -
Integrierte Montage
1. Reinigen Sie die Fräsungen in der
Arbeitsplatte.
2. Schneiden Sie das mitgelieferte 3x10 mm
Dichtungsband in vier Streifen. Die
Streifen müssen die gleiche Länge wie
die Fräsungen haben.
3. Schneiden Sie die Enden der Streifen in
einem Winkel von 45°. Sie sollten genau
in die Ecken der Fräsungen passen.
4. Befestigen Sie die Streifen an den
Fräsungen. Dehnen Sie die Streifen nicht.
DEUTSCH 33
