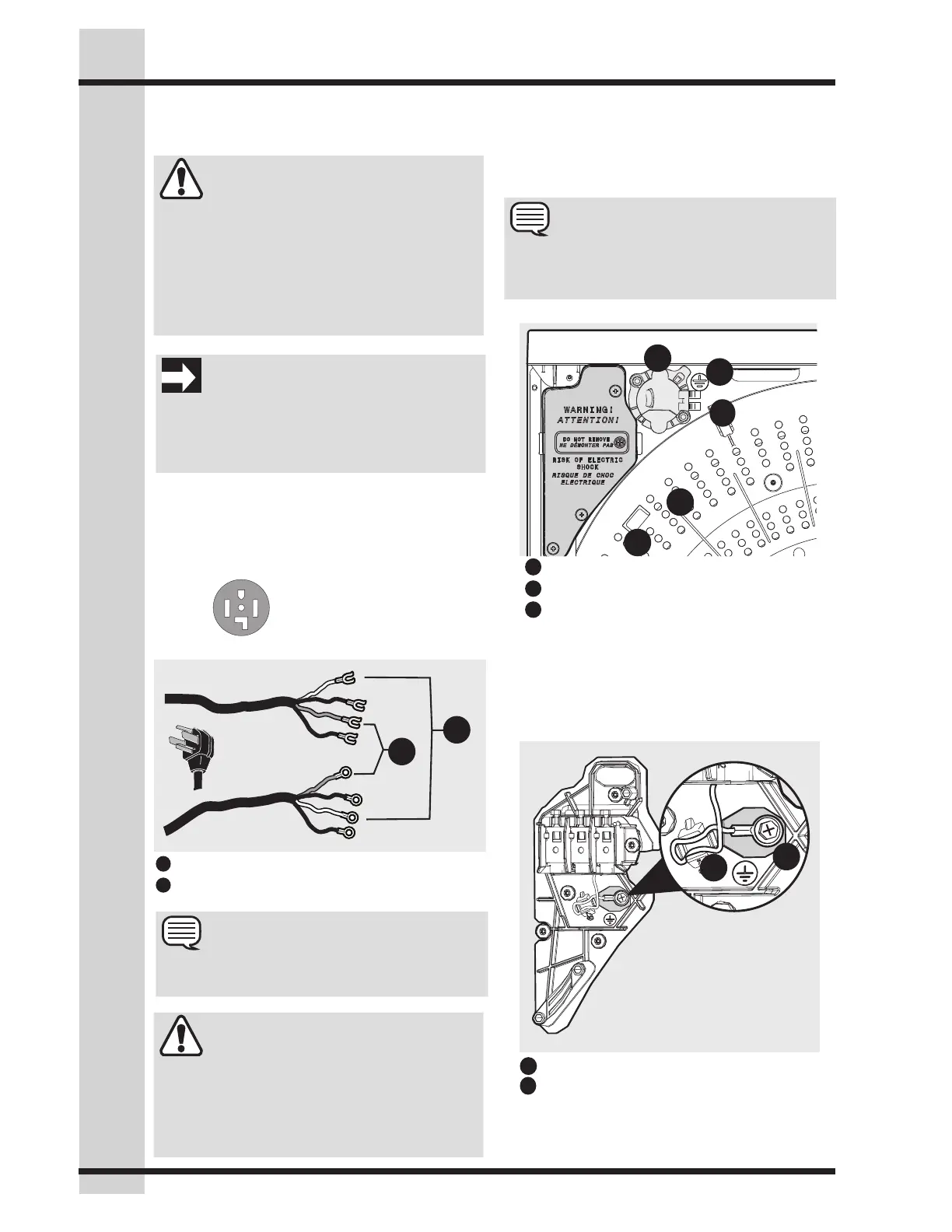

IMPORTANT
Pour convertir une sécheuse à 4fils en sys-
tème à 3fils, remettez le fil de terre interne
de la borne centrale sur la vis VERTE sous le
bloc de branchement.
Prise à 4 fils
(type NEMA 14-30R)
Raccordement électrique
(ailleurs qu'au Canada) –
câble à 4 fils
1. Coupez le courant électrique à la prise.
2. Retirez les trois vis fixant le couvercle
d'accès au bloc de branchement dans le
coin supérieur à l'arrière de la sécheuse.
3. Débranchez le fil du faisceau interne
(BLANC) de la sécheuse de la vis de
mise à la terre (VERTE) à côté du bloc
debranchement.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Si vous ne débranchez pas la source
d'alimentation avant de procéder à une
intervention, il pourrait en résulter des
blessures graves ou même la mort.
REMARQUE
Les vis des bornes sont expédiées de l'usine
temporairement fixées à l'intérieur du couvercle
d'accès.
Instructions d'installation
REMARQUE
Les deux cordons sont illustrés ci-dessus avec
différents types de bornes.
5. Remettez le couvercle d'accès au bloc
de branchement en place.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Ne faites pas fonctionner la sécheuse sans
le couvercle d'accès aux bornes en place.
Un couvercle de bloc de branchement
correctement installé sert également de
dispositif de décharge pour le cordon
d'alimentation.
Fil de terre VERT
Fil neutre BLANC
30 AMP
NEMA 14-30
1
1
2
2
Couvercle d'accès au bloc de branchement
Vis du couvercle d'accès
1
2
NE PAS RETIRER – la vis à côté de ce
texte ne doit pas être retirée.
3
1
2
2
2
3
2
2
Mise à la terre interne (vis VERTE)
Faisceau interne de la sécheuse (fil BLANC)
1
1
10
