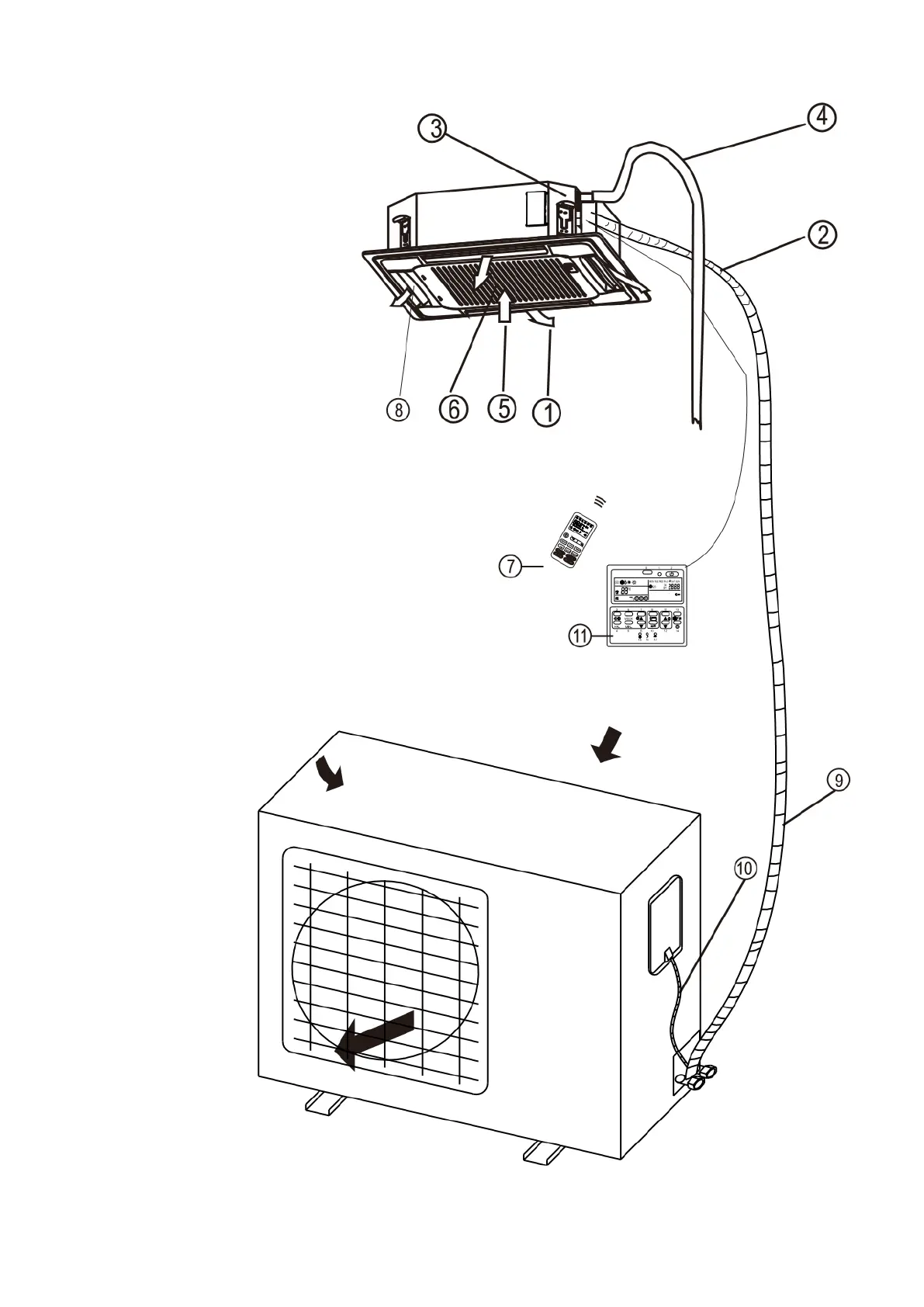

SYSTEM DIAGRAM
7
INDOOR UNIT
OUTDOOR UNIT
NOTE: DIAGRAMS FOR ILLUSTRATIVE PURPOSES ONLY
THERE IS A SET OF VALVES FOR EACH INDOOR UNIT
1
Air Outlet
2
Refrigerant pipes
3
Uplift Pump (Integrated)
4
Drainage Pipe
5
Air Return
6
Filter
7
Remote Control
8
Louvre for airflow
9
Refrigerant pipes
10
Interconnecting Cable
11
Wall Controller (Optional)
