INSTRUKCJA OBSŁUGI
WENTYLATOR POKOJOWY WG100
• OPIS OGÓLNY
1. Obejma
2. Siatka ochronna – front
3. Nakrętka zabezpieczająca
śmigło
4. Śmigło
5. Nakrętka zabezpieczająca
siatkę
6. Siatka ochronna – tył
7. Trzpień
8. Obudowa silnika
9. Korpus
10. Panel sterowania
11. Przewód
12. Blokada
13. Rura przedłużająca
14. Pierścień regulacji wysokości
15. Rura bazowa
16. Podstawa
17. Pilot
• DANE TECHNICZNE
− moc: 45W
− napięcie zasilania:
220-240V~ 50/60Hz
• PANEL STEROWANIA (10)
SPEED/ON – włączenie wentylatora, sterowanie prędkością pracy
OFF – wyłączenie urządzenia
TIMER – włączenie/wyłączenie automatycznego wyłączenia
MODE – wybór zaprogramowanych trybów pracy
L, M, H – kontrolki prędkości pracy wentylatora (niska, średnia, wysoka)
NAT, NOR, SLP – kontrolki trybu pracy (naturalny, normalny, nocny)
4H, 2H, 1H, 0.5H – kontrolki ustawienia czasu automatycznego wyłączenia
• PILOT (17)
LAMP – włączenie/wyłączenie wskaźników na panelu sterowania
OSC. – włączenie/wyłączenie oscylacji
TIME – włączenie/wyłączenie automatycznego wyłączenia
SPEED/ON – włączenie wentylatora, sterowanie prędkością pracy
MODE – wybór zaprogramowanych trybów pracy
OFF – wyłączenie urządzenia
• PRZEZNACZENIE
Wentylator WG100 przeznaczony jest do poprawy komfortu termicznego w pomieszczeniach
mieszkalnych. Przy jego pomocy powietrze zostaje wprawione w ruch, zapewniając tym samym
przyjemne odczucie chłodzenia.
• UŻYTKOWANIE
− Przed użyciem należy sprawdzić czy urządzenie jest kompletne i nieuszkodzone.
− Przed pierwszym użyciem należy urządzenie rozpakować i złożyć poszczególne elementy.

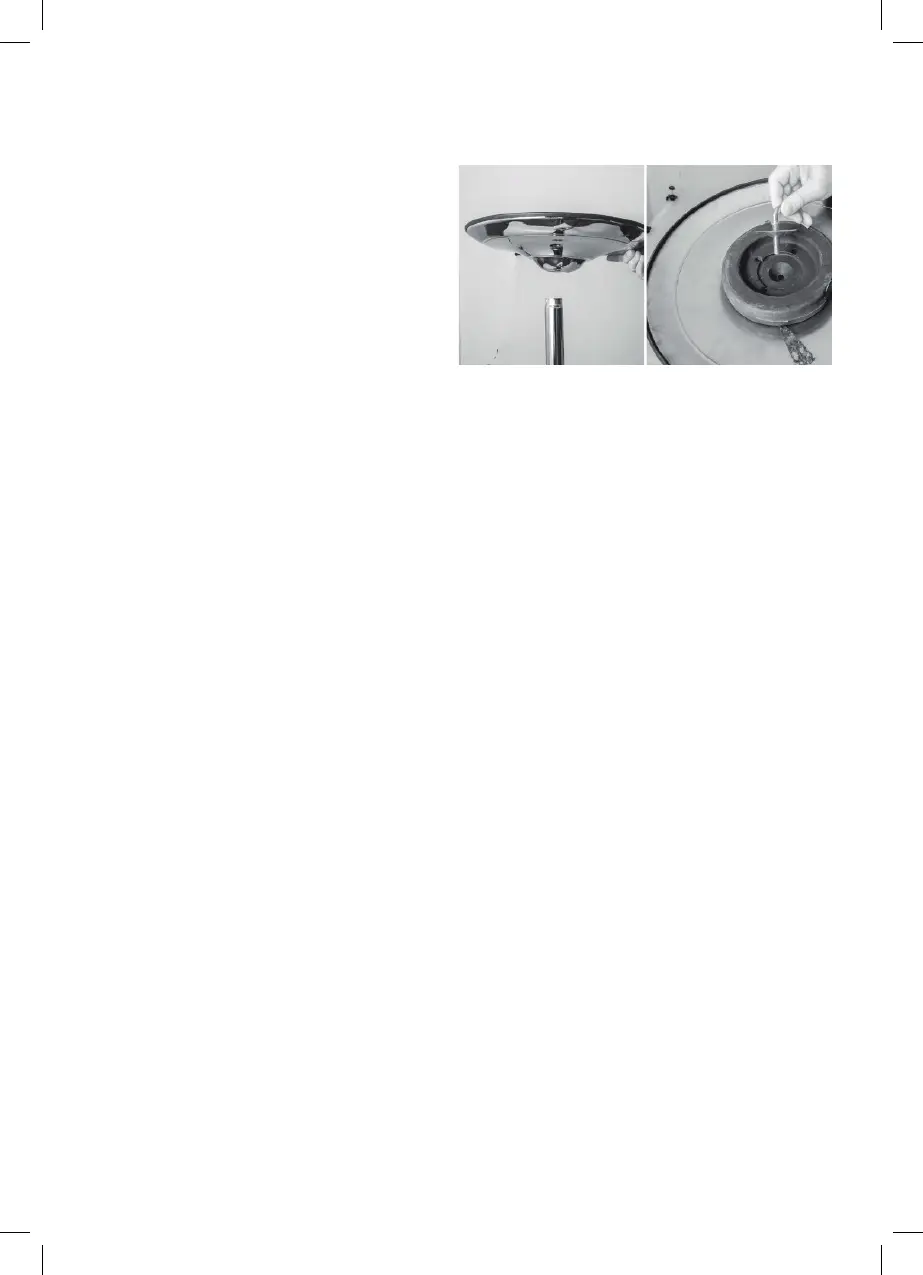

− Połączyć rurę (15) z podstawą (16) – rys. 1
− Wysunąć rurę (13) i zablokować ją pierścieniem (14).
− Korpus (9) połączyć z rurą (13) i zablokować dokręcając blokadę (14).
− Na trzpień (7) nasunąć tylną siatkę (6).
− Otwory siatki (6) dopasować do zaczepów na obudowie silnika (8) i przymocować nakrętką
(5).
− Na trzpień (7) nasunąć śmigło (4) i zamocować je nakrętką (3).
− Poluzować śrubę w obejmie (1), a następnie obejmę (1) założyć na zamontowaną siatkę (6).
− Przednią siatkę (2) wpasować w obejmę (1) i zabezpieczyć dokręcając śrubę w obejmie (1)
do oporu.
− Złożone urządzenie ustawić na stabilnej i równej powierzchni.
− Wyregulować wysokość. Poluzować pierścień (14), wsunąć lub wysunąć rurę (13) na
wymaganą wysokość, a następnie zablokować dokręcając pierścień (14).
− Ustawić kąt nachylenia czaszy.
− Rozwinąć całkowicie przewód.
• OBSŁUGA
Wszystkie zmiany ustawień potwierdzane są sygnałem dźwiękowym.
Przyciskiem OFF można wyłączyć wszystkie funkcje urządzenia od razu.
− Urządzenie podłączyć do sieci zgodnej z parametrami podanymi na powyżej.
− Włączyć urządzenie przyciskiem „SPEED/ON” i naciskając ustalić prędkość pracy – zapali się
kontrolka (L, M, lub H),
− za pomocą przycisków na panelu sterowania lub pilocie wybrać dodatkowo inne funkcje.
− Aby wyłączyć należy nacisnąć przycisk „OFF”
• TRYBY PRACY
NAT – tryb naturalny
• Za pomocą przycisku „SPEED/ON” włączyć wentylator.
• Naciskać przycisk „MODE”, aż zapali się kontrolka „NAT”.
• Wentylator będzie cyklicznie zmieniał szybkość obrotów od najwyższych do
najniższych.
NOR – tryb normalny
• Za pomocą przycisku „SPEED/ON” włączyć wentylator i wybrać prędkość pracy.
• Naciskać przycisk „MODE”, aż zapali się kontrolka „NOR”.
• Wentylator będzie pracował z wybraną prędkością.
rys. 1
