MANUALE DI ISTRUZIONI
VENTILATORE DA CAMERA WG100
MANUALE DI ISTRUZIONI
VENTILATORE DA CAMERA WG100

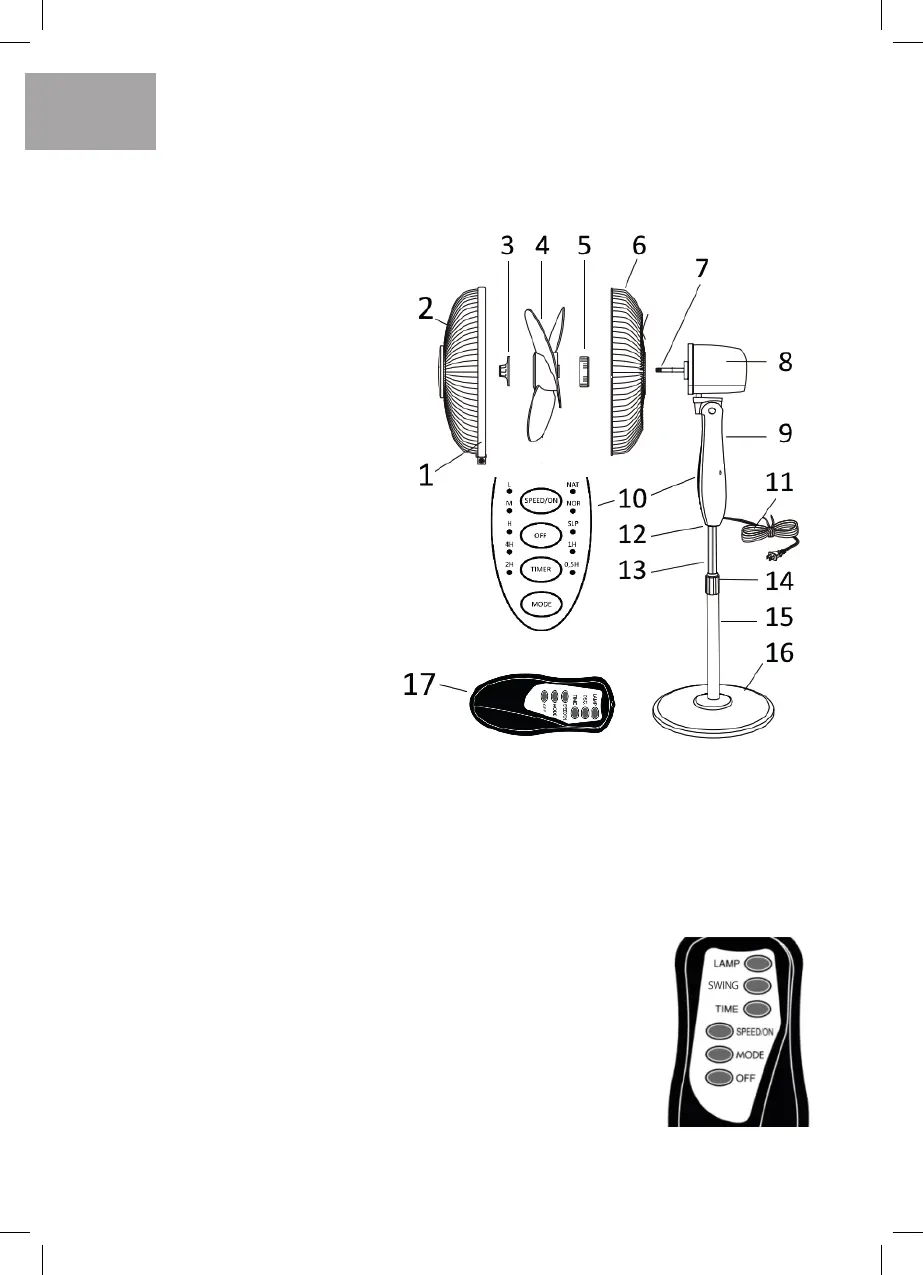

• DESCRIZIONE GENERALE
1. Morsetto
2. Rete protettiva - anteriore
3. Dado fissaggio elica
4. Elica
5. Dado di fissaggio della rete
6. Rete protettiva - retro
7. Spillo
8. Vano motore
9. Corpo
10. Pannello di controllo
11. Filo
12. Blocco
13. Tubo di prolunga
14. Anello di regolazione dell'altezza
15. Tubo di base
16. Base
17. Telecomando
• DATI TECNICI
− potenza: 45W
− tensione di alimentazione:
220-240V~ 50/60Hz
• PANNELLO DI CONTROLLO (10)
SPEED/ON - accensione della ventola, controllo della velocità di funzionamento
OFF - spegnimento del dispositivo
TIMER - abilita/disabilita lo spegnimento automatico
MODE - selezione delle modalità operative programmate
L, M, H - controlli velocità ventola (bassa, media, alta)
NAT, NOR, SLP - comandi modalità di funzionamento (naturale, normale, notturno)
4H, 2H, 1H, 0.5H - controlli di impostazione del tempo di spegnimento automatico
• TELECOMANDO (17)
LAMP - accensione/spegnimento della retroilluminazione
de
lla centrale
SWING - oscillazione on/off
TIME - abilita/disabilita lo spegnimento automatico
SPEED/ON - accensione della ventola, controllo della velocità
di funzionamento
MODE - selezione delle modalità operative programmate
OFF - spegnimento del dispositivo
• DESTINO
Il ventilatore WG100 è progettato per
migliorare il comfort termico negli spazi
abitativi. Con il suo aiuto, l'aria viene
messa in movimento, fornendo così una
piacevole sensazione di raffreddamento.
• MONTAGGIO
− Prima dell'uso, controllare che il dispositivo sia completo e non danneggiato.
− Prima di utilizzare il dispositivo per la prima volta, disimballare e assemblare i singoli
componenti.
− Collegare il tubo (15) con la base (16) - Fig. 1
− Sfilare il tubo (13) e bloccarlo con l'anello (14).
− Collegare il corpo (9) al tubo (13) e bloccarlo avvitando il fermo (14).
− Far scorrere la rete posteriore (6) sul perno (7).
− Far coincidere i fori della rete (6) con i fermi del corpo motore (8) e fissare con il dado (5).
− Infilare l'elica (4) sul perno (7) e fissarla con il dado (3).
− Allentare la vite nel morsetto (1), quindi posizionare il morsetto (1) sulla rete installata (6).
− Inserire la rete anteriore (2) nel morsetto (1) e fissarla avvitando la vite nel morsetto (1) fino
all'arresto.
− Posizionare il dispositivo piegato su una superficie stabile e piana.
− Regola l'altezza. Allentare la ghiera (14), inserire o prolungare il tubo (13) all'altezza
desiderata, quindi bloccarlo serrando la ghiera (14).
− Regola l'angolazione del baldacchino.
− Srotolare completamente il cavo.
• UTILIZZO DEL DISPOSITIVO
− Tutte le modifiche alle impostazioni sono confermate da un segnale acustico.
− Con il pulsante "OFF" è possibile disattivare contemporaneamente tutte le funzioni del
dispositivo
− Collegare il dispositivo alla rete in base ai parametri sopra indicati.
− Accendere il dispositivo con il pulsante "SPEED/ON" e impostare la velocità premendo -
l'indicatore (L, M o H) si illuminerà, utilizzare i pulsanti sul pannello di controllo o sul
telecomando per selezionare funzioni aggiuntive.
− Per spegnere, premere il pulsante "OFF".
• MODOS DE FUNCIONAMIENTO
NAT – modalità naturale
• Accendere il ventilatore con il pulsante "SPEED/ON".
• Premere il pulsante "MODE" finché la spia "NAT" non si accende.
• La ventola passerà attraverso la velocità di rotazione dalla più alta alla più bassa.
NOR – modalità normale
• Utilizzare il pulsante "SPEED/ON" per accendere il ventilatore e selezionare la velocità
di funzionamento.
• Premere il pulsante "MODE" finché non si accende l'indicatore "NOR".
• Il ventilatore funzionerà alla velocità selezionata.
SLP – modalità notturna
• Utilizzare il pulsante "SPEED/ON" per accendere il ventilatore e selezionare la velocità
di funzionamento.
• Premere il pulsante "MODE" fino all'accensione della spia "SLP".
• La ventola si accenderà e si spegnerà - funzionerà alla velocità selezionata.
