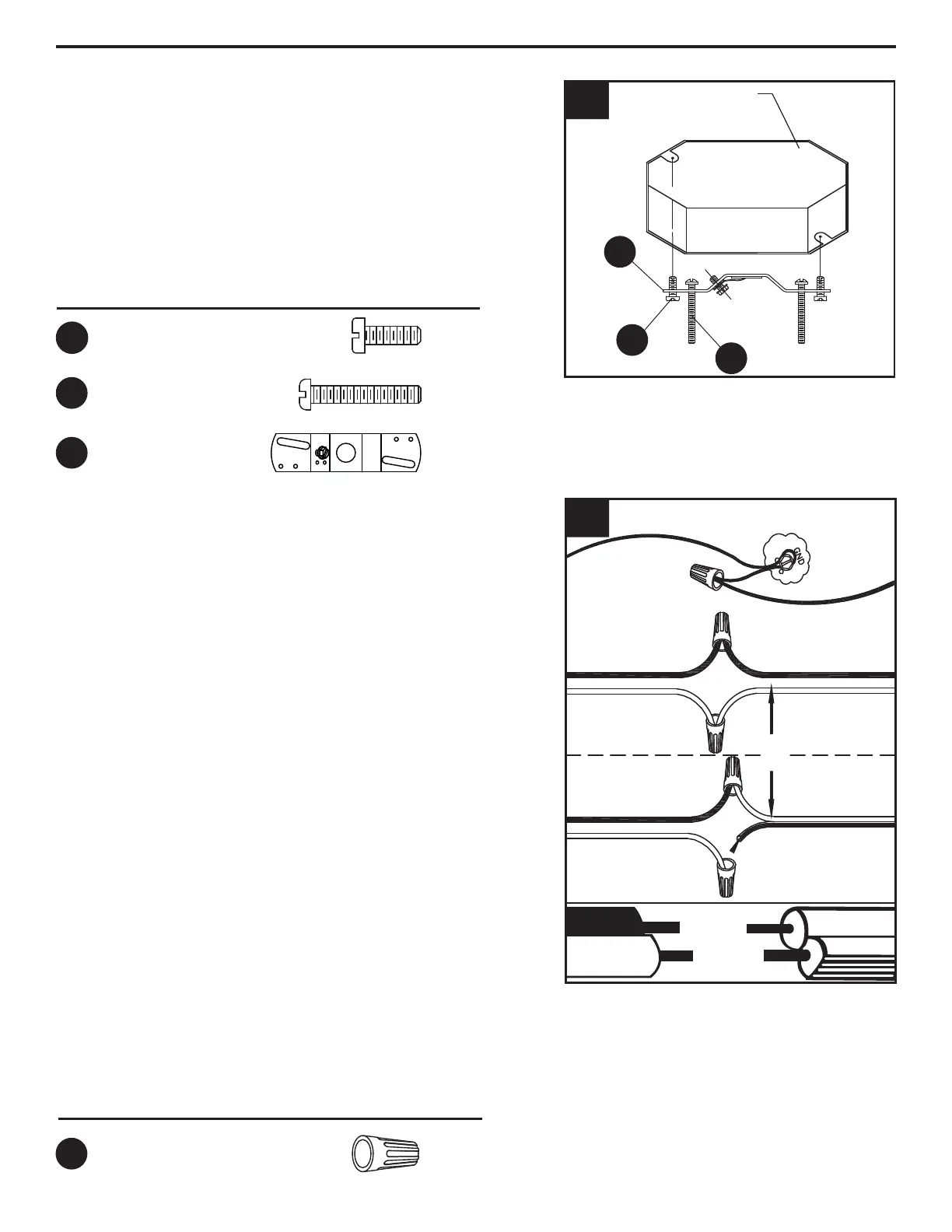

INSTRUCTIONS POUR L'ASSEMBLAGE
12
Vis à métaux
courtes
Vis à métaux
longues
x 2
x 2
x 1
BB
DD
Support de
fixation
Quincaillerie utilisée
CC
1. Insérez les vis à métaux longues (CC) dans le
support de fixation (DD) avant de le fixer sur la boîte
de sortie. Les deux vis à métaux longues (CC)
doivent dépasser du support de fixation (DD) afin de
fixer le pavillon (A) ultérieurement. Fixez le support
de fixation (DD) sur la boîte de sortie à l'aide des vis
à métaux courtes (BB). Orientez le support de
fixation (DD) de façon à ce que la partie centrale
surélevée fasse saillie dans la boîte de sortie.
GND
Boîte de sortie
(non incluse)
21
CC
BB
DD
Quincaillerie utilisée
x 3
AA
2. Guide de raccordement électrique
Fil de mise à la terre :
• Pour une installation aux États-Unis :
enroulez le fil de mise à la terre provenant de
la boîte de sortie autour de la vis de mise à
la terre (EE) située sur le support de fixation
(DD), à au moins 5 cm (2 po) de l’extrémité
du fil. Serrez la vis de mise à la terre (EE). Si
le luminaire est fourni avec un fil de mise à la
terre, raccordez-le au fil de mise à la terre de
la boîte de sortie à l’aide d’un connecteur de
fils (AA).
• Pour une installation au Canada : si le
luminaire est fourni avec un fil de mise à la
terre, enroulez-le autour de la vis de mise à
la terre (EE) située sur le support de fixation
(DD). Serrez la vis de mise à la terre (EE).
Fils d'alimentation :
• Connectez le fil neutre d’alimentation (blanc)
provenant de la boîte de sortie au fil neutre
du luminaire (fil blanc ou fil parallèle en
forme de « D » et rainuré).
• Connectez le fil d’alimentation chargé (noir)
provenant de la boîte de sortie au fil du
luminaire (fil noir ou fil parallèle, rond et
lisse).
REMARQUE :
Le luminaire aura soit 2 fils (1 noir et
1 blanc), soit un câble parallèle
SPT-2 de luminaire composé d'un fil
rond et lisse et un fil rainuré en forme
de « D ».
2
CUIVRE NU, OU FIL VERT
DE MISE À LA TERRE
DE LA RÉSIDENCE
CUIVRE NU, OU FIL
VERT DE MISE À
LA TERRE DU
LUMINAIRE
FIL NOIR
DU LUMINAIRE
OU
FIL BLANC
DU LUMINAIRE
FIL NOIR
D'ALIMENTATION
FIL NOIR
D'ALIMENTATION
FIL DU CÂBLE PARALLÈLE
DU LUMINAIRE
(ROND ET LISSE)
FIL DU CÂBLE PARALLÈLE
DU LUMINAIRE
(EN FORME DE « D » ET RAINURÉ)
FIL BLANC
D'ALIMENTATION
FIL BLANC
D'ALIMENTATION
Capuchon
de connexion
