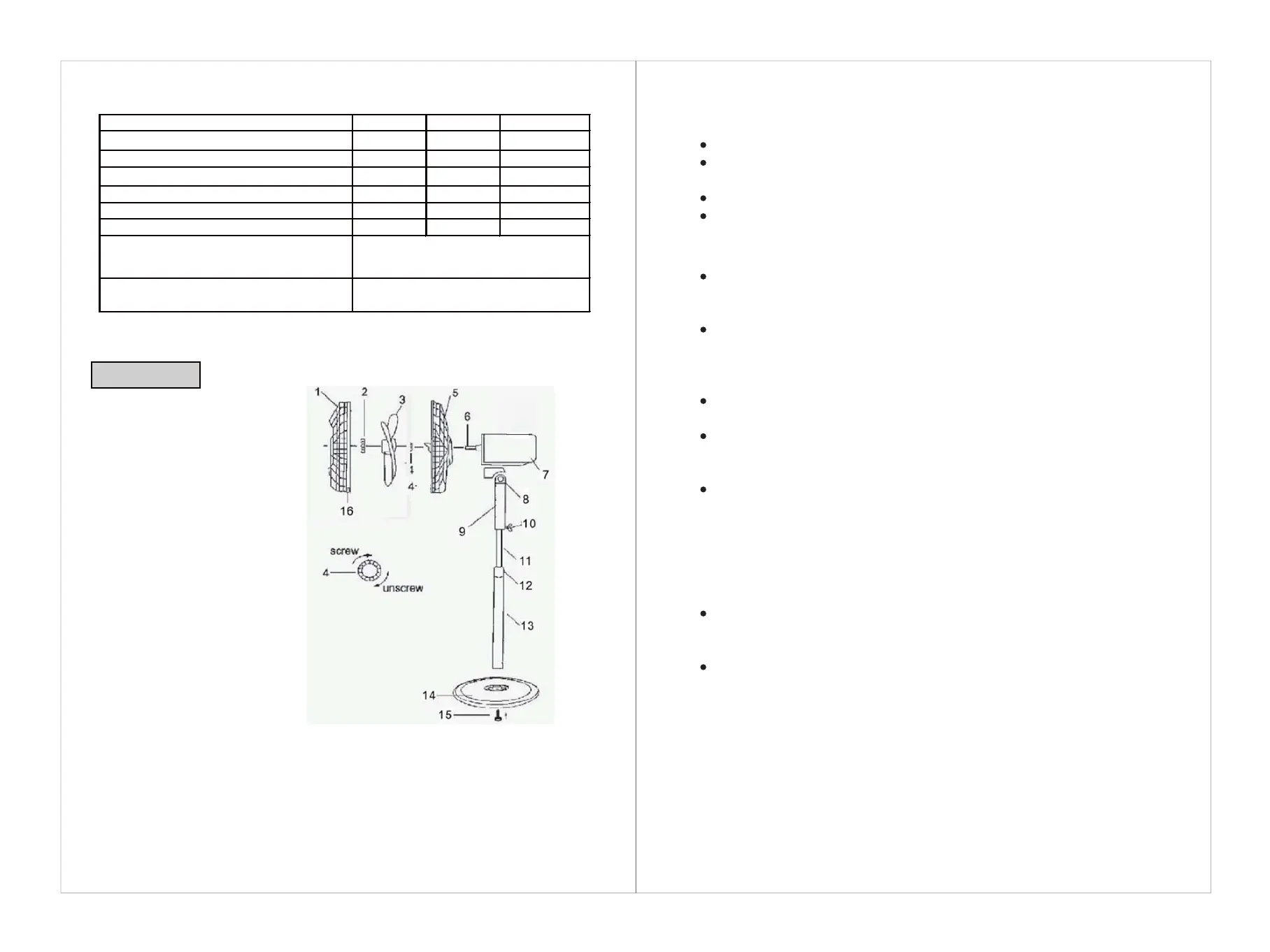

Montaje/Plano
Desatornille girando en sentido contrario a las agujas del reloj la
tuerca de montaje de plástico (4) de la parte frontal de la caja del
motor (7).
Coloque la rejilla trasera (5) contra la parte frontal de la caja del
motor (7) con el mango en la parte más elevada, asegurándose de
que las piquetas de referencia en la caja del motor (7) se encuentren
insertadas correctamente en los orificios de la rejilla trasera (5).
Ajuste la tuerca de montaje de la rejilla trasera (4) girando en sentido
de las agujas del reloj. NO AJUSTE EN EXCESO.
Empuje la pala de hélice del ventilador (3) en el eje del motor (6),
localizando la ranura en la parte posterior de la pala de hélice en la
uña de arrastre que pasa por el eje del motor (6).
Ajuste el capuchón de la pala de hélice (2) girándola en sentido
contrario a las agujas del reloj.
Coloque la rejilla frontal contra la rejilla trasera de manera que
queden alineados los orificios en los bordes que se utilizan para
insertar la tuerca pequeña. Inserte el perno a través de los orificios y
atornille sobre la tuerca. No lo ajuste completamente en la
plataforma.
Empuje las abrazaderas de retención de rejilla en posición,
asegurándose de que encajen correctamente en el borde de la
rejilla.
Ajuste completamente la tuerca pequeña que pasa a través del
borde de la rejilla.
MONTAJE DE LA PALA DE HÉLICE Y REJILLA
Afloje el tornillo de la parte inferior del tubo externo (13)
Coloque el tubo interno (11) con soporte para tubos sobre la
cubierta del soporte (14) y fíjelo con el tornillo (15).
Conecte el motor con la caja de interruptores en el tubo interno.
Asegúrese de que la caja de interruptores se encuentre totalmente
introducida en el tubo interno y fija con el tornillo suministrado.
Rejilla frontal
Capuchón de la pala de
hélice
Pala de hélice
Tuerca de montaje de
plástico
Rejilla posterior
Eje del motor
Recinto del motor
Tornillo de cuello
Caja de distribución
Tornillo de fijación
Tubo interno
Collarín de ajuste de altura
Tubo externo
Cubierta del soporte
Tornillo
Tornillo de seguridad de la
rejilla del ventilador
MONTAJE DE LA BASE
Descripció
n Símbolo Valor Unidad
Caudal máximo del
v
entilador F
49.55
m
3
/min
Potencia utilizada por el ventilador P
40.35
W
Valor
de servi
c
io
S
V
0.98
(m
3
/m
in)/
W
Consumo
de
ener
g
ía
en modo de espera
PSB
0
W
Niv
el
de potencia acústic
a
del ventilador LWA
54.062
dB(A)
V
elocidad
máxima
de
l
aire c
2.7
m/seg
Norma
de
m
edición
del valo
r
de
s
e
r
v
icio
Datos
de
las personas
de contacto
para
obtener
más
información
IEC 60879:1986
(corr.1992)
El
Cort
e Inglés
S
.A
.
Hermosilla, 112
- 28009 Madrid · Españ
a
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
