17
•
Raccordez ensuite le tube à la base ronde positionnée sur le contrepoids. Par de des-
sous, insérez la rondelle et serrez l’ensemble à l’aide de la vis coudée fournie. Bien ser-
rez jusqu’à ce qu’il soit correctement bloqué.
•
Faites glisser vers le bas l’enjoliveur de base sur l’ensemble.
•

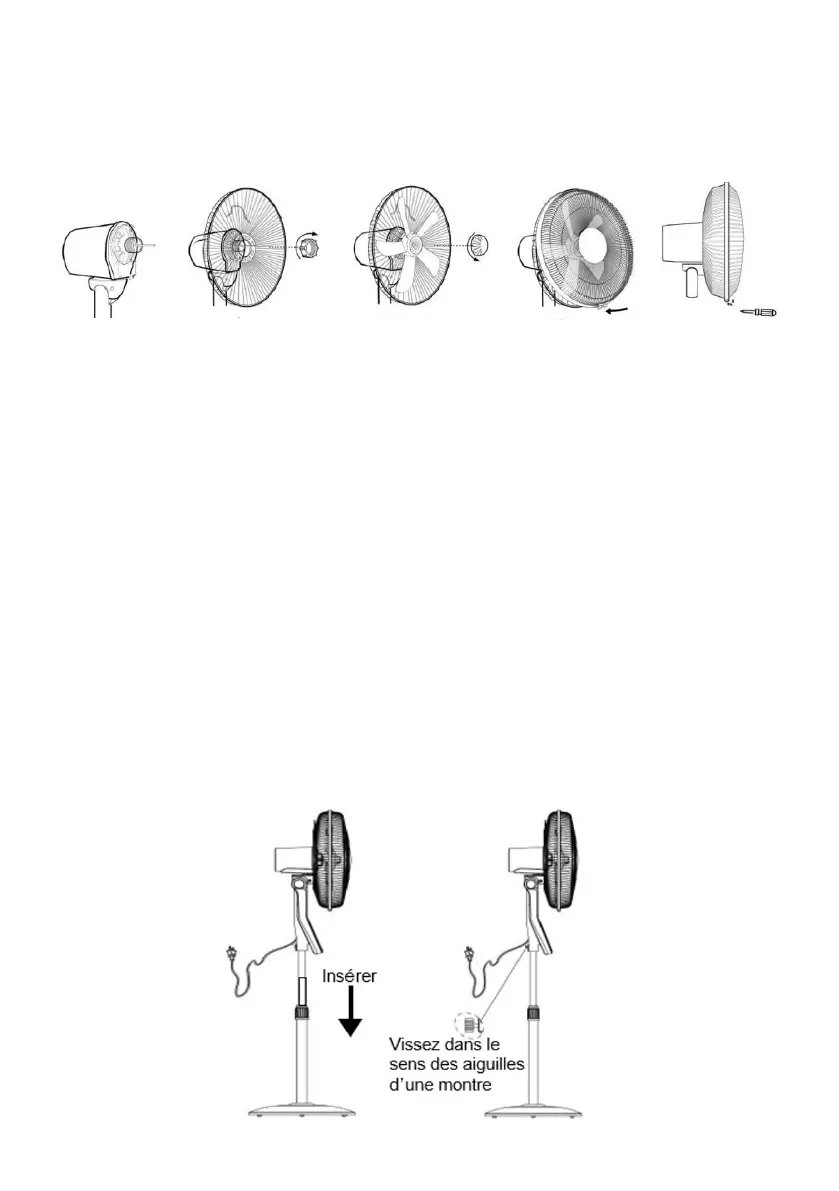

Retirez le contre-écrou de protection de l’arbre du moteur.
•
Placez la grille arrière sur le carter du moteur en veillant à bien positionnéer les ergots
du carter dans les trous de guidage de la grille.
•
Serrez fermement (dans le sens des aiguilles d’une montre) le contre-écrou pour fixer
la grille arrière.
•
Positionnez la pale du ventilateur sur l’arbre du moteur en plaçant les encoches de la
pale dans l’axe traversant l’arbre du moteur.
•
Serrez à l’aide de l’écrou inverse (dans le sens inverse des aiguilles d’une montre et
bien bloquer la pale.
•
Placez la grille avant et installez l’anneau de cerclage en plastique autour des grilles
pour les maintenir. Veillez à bien positioner les rebords des 2 grilles dans les 2 encoch-
es de l’intérieur du cerclage.
•
Serrez la vis de la grille pour fixer l’anneau.
•
Insérez le tube intérieur dans le corps principal (panneau de commandes) du ventila-
teur et fixez-le en serrant la grande vis à l’arrière.
