19
Attention !
Une couverture solide est absolument nécessaire pour cette utilisation.
Nous recommandons de retirer le bras pivotant (4) de la machine avant
d’assembler le système de trépied télescopique.
Pour ce faire, desserrez la vis de serrage sur le coulisseau (5) et tirez le bras
pivotant vers le haut hors de la machine.
La colonne dentée (1) doit être installée à la base (3) pour un perçage au sol ou
au mur jusqu'à une hauteur de perçage maximale de 1,5 mètre.
Pour effectuer des perçages dans la couverture et le mur, à partir d'une hauteur
de perçage de 1,5 m, le système de trépied télescopique doit être tourné de
180° et la colonne à libération rapide (2) doit être installée à la base.
Tourner le système de trépied télescopique :
Si la colonne dentée (1) est installée dans la base (3), alors le support arrière
(12) doit être détaché.
Pour ce faire, desserrez le levier de serrage et la vis moletée sur le côté
supérieur du support et inclinez-le vers l'arrière.
Tournez le système de trépied et placez-le dans le support à la base (3).
Remettez la plaque de couverture (6) en place sur le dessus et serrez les deux
vis à oreilles.
Si la colonne de libération rapide (2) est installée dans la base, le support (12)
restera articulé vers le bas.
Placez le support à l’emplacement souhaité. Bloquez le système en tournant la
manivelle (7) dans le sens des aiguilles d'une montre et fixez la colonne de
blocage rapide à l'aide des boulons prévus à cet effet.
Attention!
Assurez-vous que le chariot de forage est solidement calé entre le sol et le
couvercle.
L'ESD 182 peut également être assemblé à l'aide d'une fixation par chevilles
dans le cas d'une couverture instable.
Seul le perçage au sol est autorisé en cas de fixation par chevilles!
Préparations pour le perçage dans le sol et la couverture
Pour effectuer des perçages dans le sol et la couverture, le moteur de perçage
doit être installé directement sur le coulisseau (5) à l'aide d'adaptateurs de

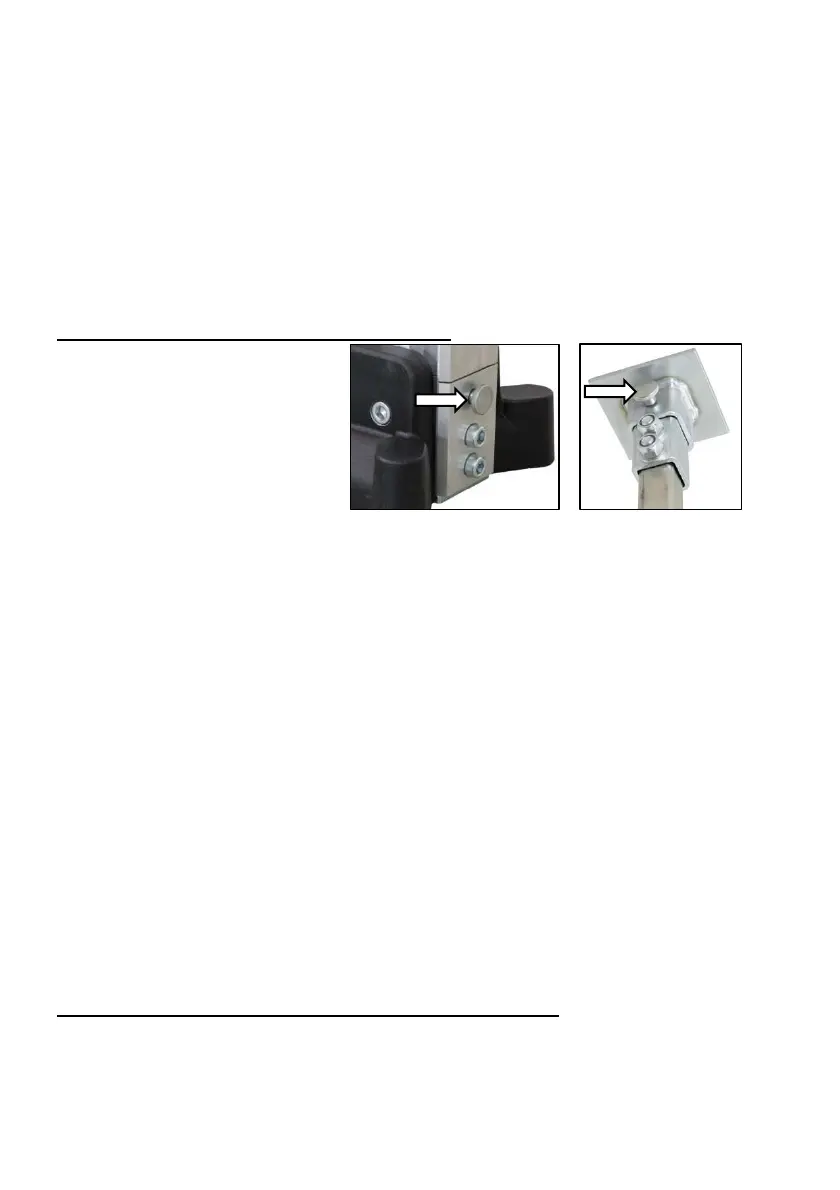

Desserrez les deux vis
moletées à la base (3) et sur
la plaque de couverture (6) -
voir l'illustration.
