7

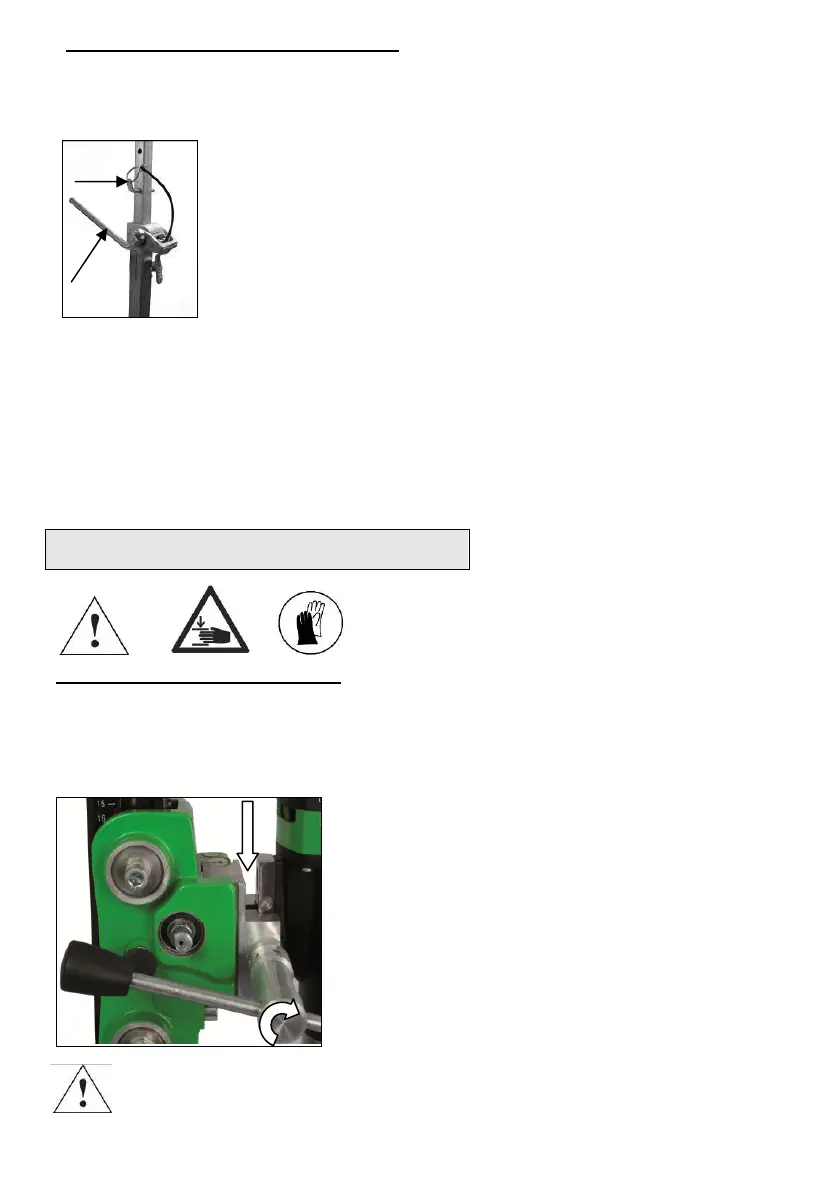

Befestigung durch Schnellspannsäule
Um den Bohrständer mittels der Schnellspannsäule Verstreben zu können,
muss der Abstand zur gegenüberliegenden Wand zwischen 1,7 m und 3 m
betragen.
Positionieren Sie den Bohrständer. Setzen Sie die
Schnellspannsäule so dicht wie möglich hinter der Säule
auf dem Ständerfuß auf. Fixieren Sie den Bohrständer
durch Drehen der Kurbel (G) in Uhrzeigersinn. Sichern Sie
die Einstellung mit dem dazugehörigen Bolzen (H).
Achtung!
Es ist wichtig, dass der Bohrständer fest mit dem Untergrund verbunden ist.
Nicht korrekt befestigte Bohrständer können zur Verletzung des Bedieners
und Beschädigung der Bohreinheit führen.
Bewegungen während des Bohrens verursachen ein Schlagen der
Bohrkrone gegen die Bohrungswand, was zum Ausbrechen der
Segmente führen kann. Die Bohrkrone kann sich ebenso im Bohrloch
verkanten, was wiederum Schäden an dieser verursacht.
Befestigung der Kernbohrmaschine
Tragen Sie Schutzhandschuhe!
Vorsicht beim Einsetzen der
Maschine, Quetschgefahr!
Montage der Kernbohrmaschine
Der Maschinenhalter hat eine spezielle Schnellspannaufnahme für die Maschine
.
Dabei wird das Prisma am Getriebegehäuse der Maschine in die
Schwalbenschwanzaufnahme des Maschinenhalters von oben eingesetzt und
durch den seitlichen Feststeller mit Hilfe des Drehkreuzes fest verspannt.
Für den Betrieb der Kernbohrmaschine sind deren Bedienungsanlei-
ung und die zugehörigen Sicherheitshinweise strikt zu beachten!
G
H
Fahren Sie den Maschinenhalter des
Bohrständers so weit nach oben, bis dieser in
der Endlage einrastet.
Öffnen Sie die Verriegelung der Aufnahme
indem Sie den Feststeller mithilfe des
Vorschubhebels soweit herausdrehen, bis diese
die Führung freigibt. Setzen Sie die Maschine
wie abgebildet in den Bohrständer ein.
Sichern Sie die Maschine durch Anziehen des
Feststellers mittels Vorschubhebel.
