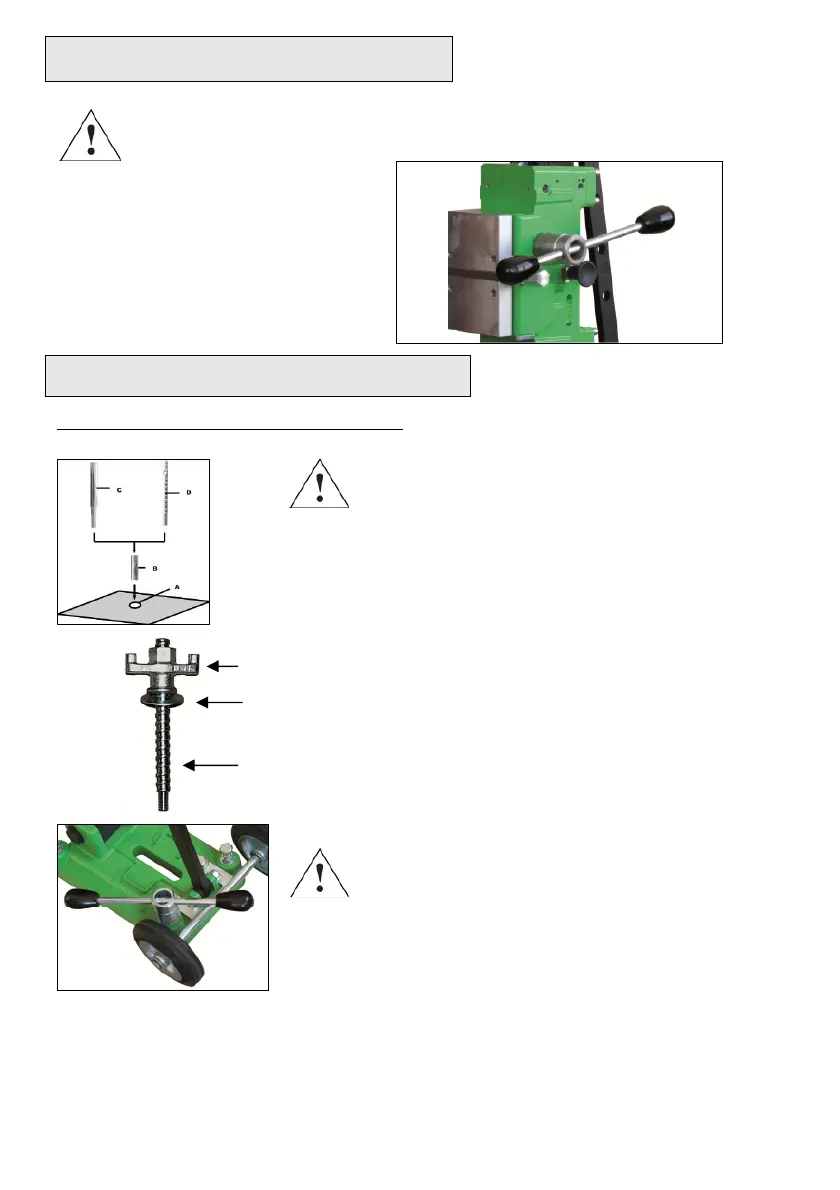

Opérations
Vérifiez après chaque utilisatio
n que les vis soient fixées
correctement pour une utilisation en toute sécurité.
Montage de la manette
■ Montez la manette (1) au chariot
(2) du coté gauche ou du coté droit
en fonction du travail à exécuter
■ Vérifiez si la manette (1) est fixée
correctement.
Montage du support
Fixation au béton au moyen de cheville
Pour le murage utilisez des
chevilles RAWL
Indiquez la position du trou de fixation qui doit être
percé.
Percez le trou (Ø 15) 50 mm de profondeur
(A), dans lequel la cheville M12 (B) sera
placée et étalez la cheville au moyen de l’outil
d’insertion (C)
Insérez la vis à serrage rapide (D) dans la cheville
Posez le support.
Fixez la rondelle (E) et puis l’écrou de fixation (F)
sur la vis à serrage rapide (D).
Serrez l’écrou (F) au moyen d’une clé SW 27.
Avant et après de serrer l’écrou (F), réglez les 4 vis
arrêtoir pour l’ajustement à la
Ne vérifier si le
Stand est monté fermement.
