37

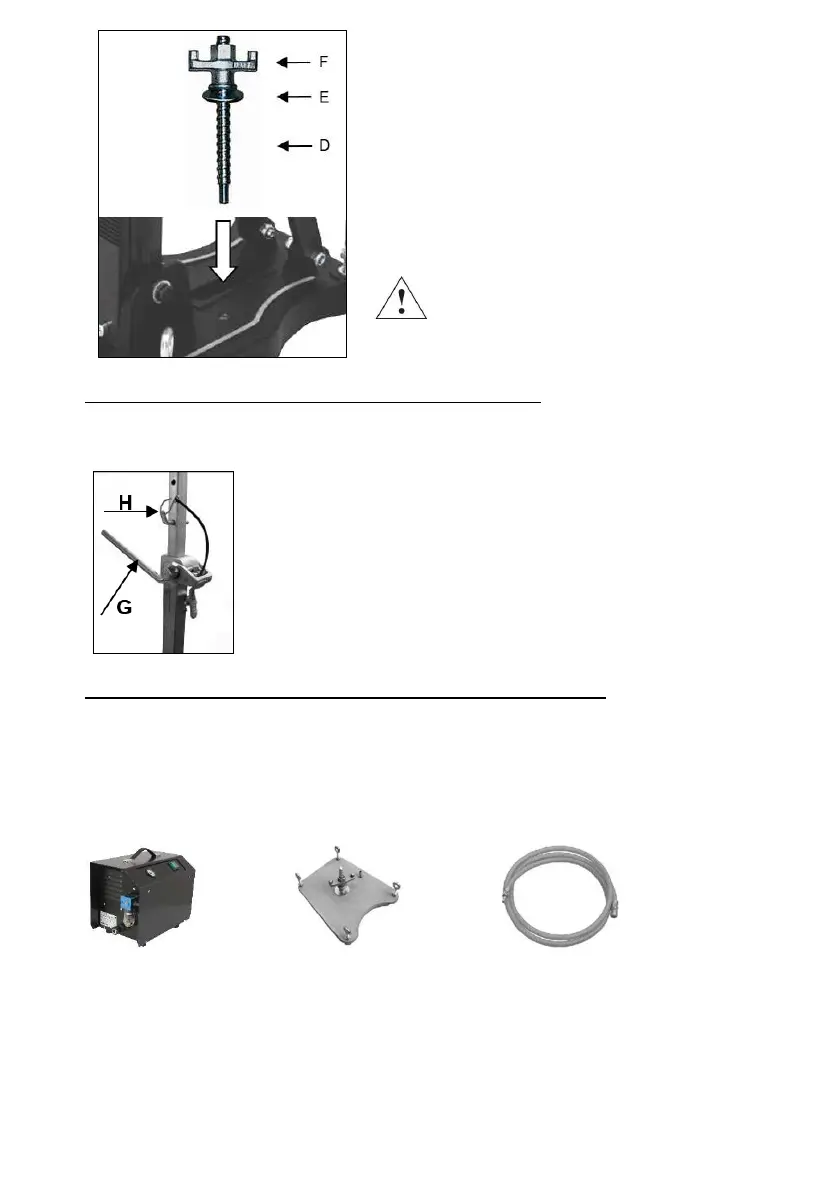

Posez le support.
Fixez la rondelle (E) et puis l’écrou de
fixation (F) sur la vis à serrage
rapide (D).
Serrez l’écrou (F) au moyen d’une clé
SW 27.
Avant et après avoir serré l'écrou (F),
ajustez les 4 vis de réglage en
conséquence pour qu'elles s'adaptent
au sol.
Vous devez vérifier si le support
est solidement fixé.
Fixation du support avec colonne de serrage rapide
Pour pouvoir fixer le support avec la colonne de serrage rapide, la
distance entre les murs doit être entre 1.7 m à 3 m.
Positionnez le support. Positionnez la colonne de
serrage rapide le plus près possible de la colonne sur la
base. Fixez le support en tournant la manivelle (G) dans
le sens des aiguilles d’une montre. Sécurisez l’ajustage
avec le boulon approprié (H).
Fixation de la base sur le sol au moyen de la pompe à vide
Ne pas utilisez la fixation à vide sur un mur ou au plafond.
Pour une fixation à vide la surface doit être plan et sans craquelures sinon
ce mode de fixation de peut pas être appliqué. Pour la fixation à vide vous
avez besoin d’une pompe à vide ainsi d’une flexible résistant au vide et du
plaque pour vide (voir photo). Cet accessoire est disponible sur demande.
Connectez le support et la pompe à vide au moyen de la flexible à vide.
Positionnez la base correctement, ouvrez la valve sur la plaque de raccord
puis allumez la pompe.
Veuillez vous assurer que la vis de nivelage est ajustée de sorte qu’elle ne
dépasse pas du bas de la base, au cas contraire la mise sous vide sera
compromise et l’installation pourrait se détacher de la surface de montage.
