4
Einsatz
Überprüfen Sie nach jeder Neueinstellung den festen Sitz der
Schrauben, damit sicher mit dem Bohrständer gearbeitet
werden kann.

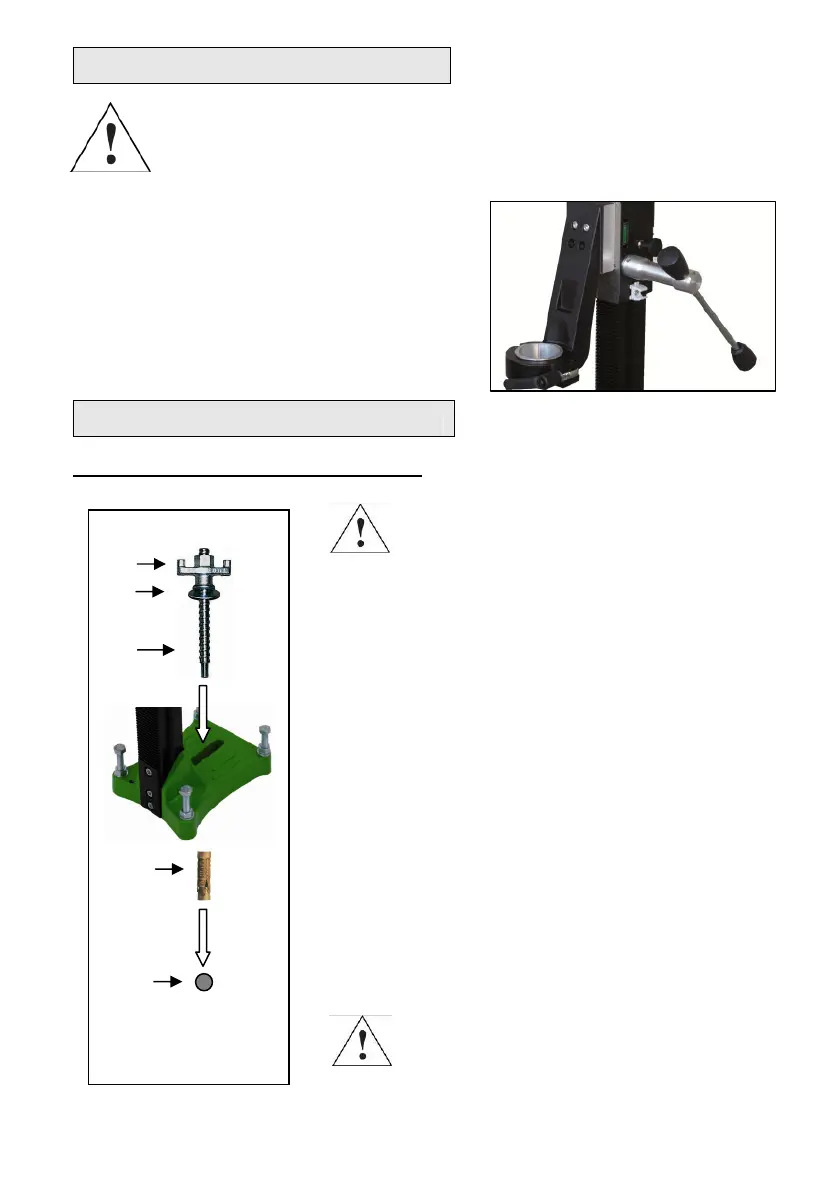

Anbringung des Drehkreuzes
■ Bringen Sie das Drehkreuz (1) in
Abhängigkeit von der auszuführenden
Arbeit links oder rechts am Schlitten (2) an.
■ Prüfen Sie, ob das Drehkreuz (1) fest sitzt.
Befestigung des Bohrständers
Befestigung durch Dübel in Mauerwerk:
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der
Befestigungsbohrung auf der zu bohrenden
Fläche an.
Bohren Sie ein Loch (Ø 20) 50 mm
tief (A), in das der Rawl-Dübel (B) eingesetzt
werden soll. Setzen Sie den Dübel ein.
Schrauben Sie die Schnellspannschraube (D)
in den Dübel ein.
Setzen Sie den Ständer auf.
Fixieren Sie die Unterlegscheibe (E) und
schließlich die Flügelmutter (F) auf der
Schnellspannschraube (D).
Ziehen Sie die Mutter (F) mit einem Schlüssel
SW 27 fest.
Vor und nach dem Festziehen der Mutter (F)
sind die 4 Stellschrauben zur Anpassung an
den Untergrund entsprechend zu verstellen.
Unbedingt prüfen, ob der Ständer
fest montiert ist.
1
2
D
E
B
A
F
