Werkzeugwechsel
Achtung!
Vor allen Arbeiten am Gerät Netzstecker ziehen!
Die Frässterne können heiß sein.
Schutzhandschuhe tragen!
Wechsel der Frässterne:
Lösen Sie die drei Flügelmuttern aus der Höhenverstellung
(s. nächsten Abschnitt). Nehmen Sie den Bürstenkranz und die
Höhenverstellung ab.
Lösen Sie die Schraube M 8 mit dem beiliegenden Innensechs-
Kantschlüssel SW 6. Achtung! Die Schrauben haben LINKSGEWINDE!
Halten Sie dabei die Hülse für den Fräskopf mit den Sternen und
die Druckscheiben fest. Erneuern Sie die Frässterne. Montieren Sie die
einzelnen Teile nach der abgebildeten Skizze.
Achtung! Es dürfen nur Innensechskantschrauben mit aufgebrachter
Schraubensicherung verwendet werden.

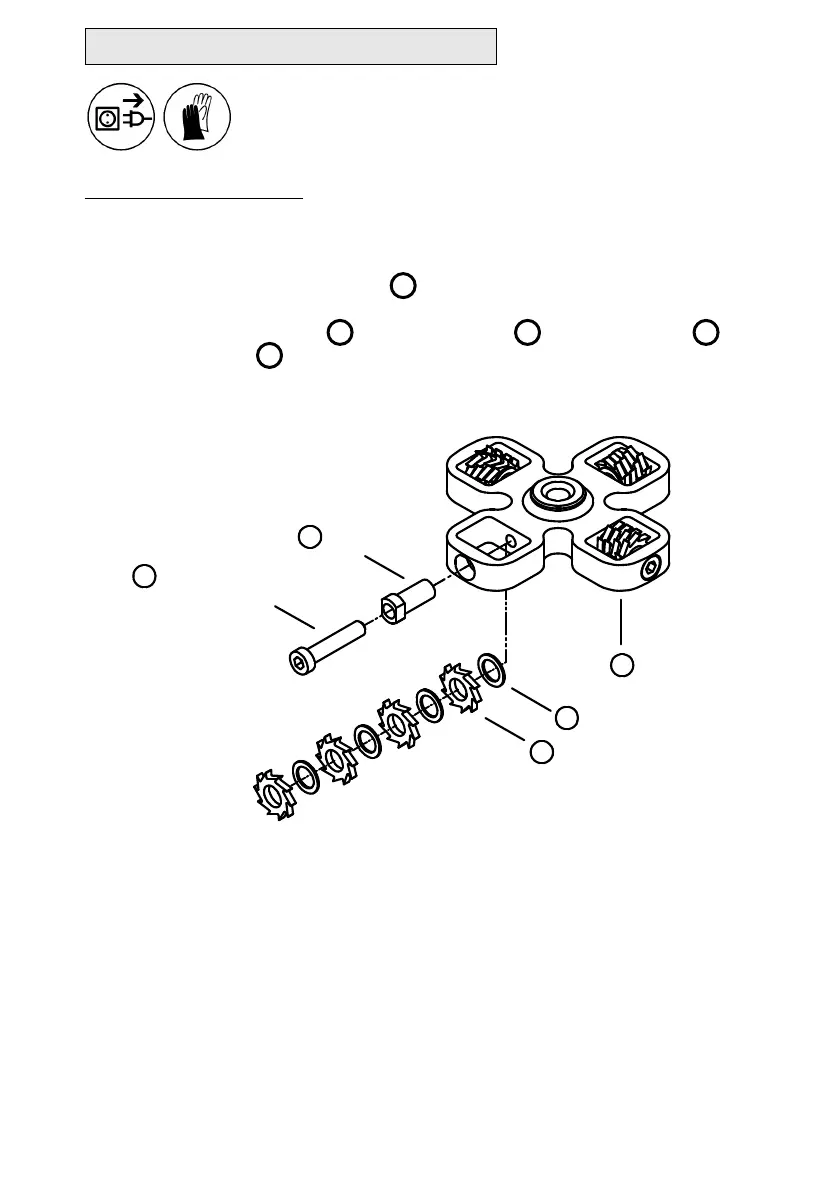

2 Hülse
5 Fräskopf
3 Frässtern
4 Druckscheibe
1 Innensechskant-
schraube
M8 links
Durch den beim Schleifen entstehenden Staub könnte es zum Verklemmen
der Frässterne kommen. Die Folge ist eine verminderte Abtragleistung bzw.
erhöhter Verschleiß. Sorgen Sie dafür, dass die Frässterne frei beweglich
bleiben und lösen Sie diese beim Verklemmen mit geeignetem Werkzeug,
z.B. einer Zange. Vorsicht! Die Frässterne können heiß sein.
1
4
5
3
2
