5
Einsatz
Überprüfen Sie nach jeder Neueinstellung den festen
Sitz der Schrauben, damit sicher mit dem Bohrständer
gearbeitet werden kann.

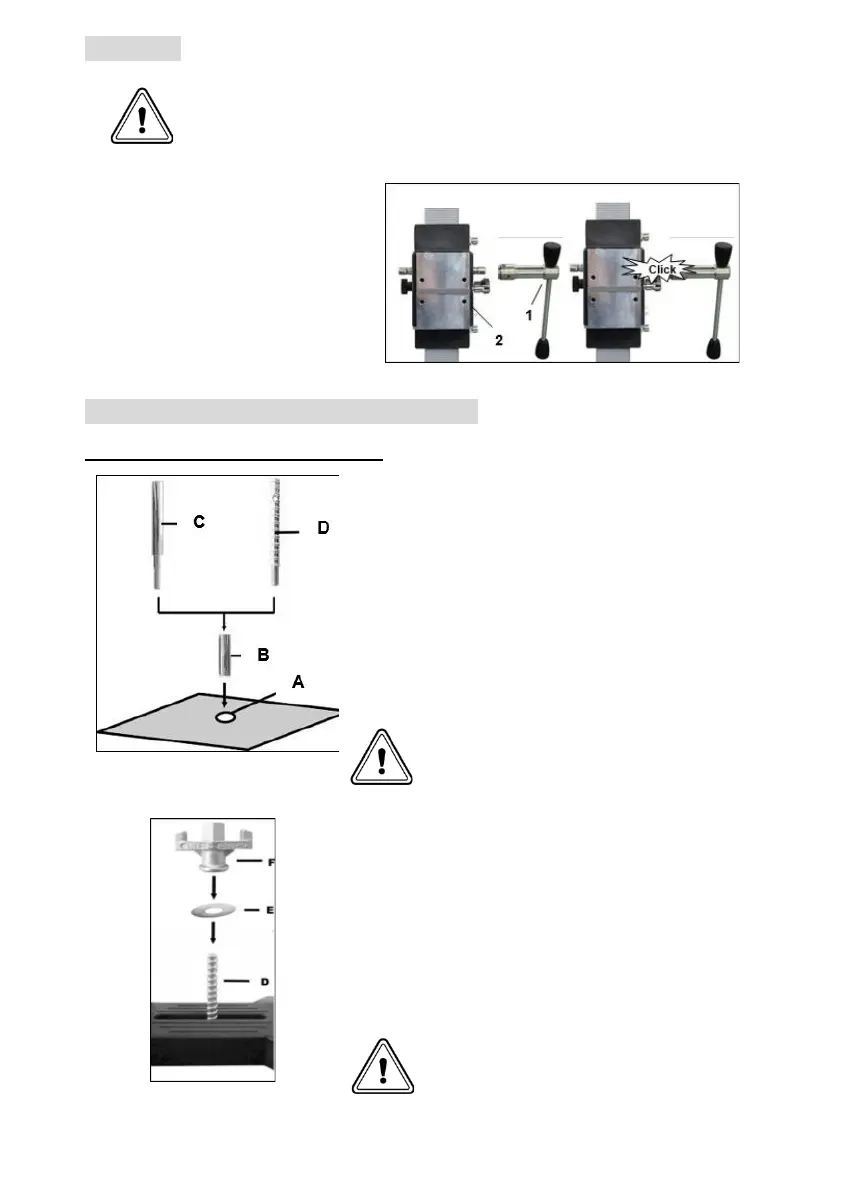

Anbringen des Drehkreuzes
▪ Bringen Sie das Dreh-
kreuz (1) links oder rechts
am Schlitten (2) an. Dies
hängt von der auszufüh-
renden Arbeit ab.
▪ Bitte überprüfen Sie, ob
das Drehkreuz (1) richtig
sitzt.
Befestigung des Bohrständers
Befestigung durch Dübel in Beton
▪ Zeichnen Sie sich die Position der Be-
festigungsbohrung auf der zu bohren-
den Fläche an.
▪ Bohren Sie das Loch (Ø 16) 50 mm tief
(A), in das der Dübel M12 (B) eingesetzt
werden soll; setzen Sie den Dübel ein
und spreizen Sie ihn mit dem Dübelsetz-
werkzeug (C) auf.
▪ Schrauben Sie die Schnellspann-
schraube (D) in den Dübel ein.
Für Mauerwerk sind Mauerwerks-
dübel zu verwenden.
▪ Setzen Sie den Ständer auf.
▪ Fixieren Sie die Unterlegscheibe (E)
und schließlich die Befestigungsmutter
(F) auf der Schnellspannschraube (D).
▪ Ziehen Sie die Mutter (F) mit einem
Schlüssel SW 27 fest.
▪ Vor und nach dem Festziehen der Mut-
ter (F) sind die 4 Stellschrauben zur An-
passung an den Untergrund entspre-
chend zu verstellen.
Unbedingt prüfen, ob der Ständer
fest montiert ist.
