Je bekijkt pagina 5 van 36
5
Einsatz
Überprüfen Sie nach jeder Neueinstellung den festen Sitz der
Schrauben, damit sicher mit dem Bohrständer gearbeitet werden
kann.

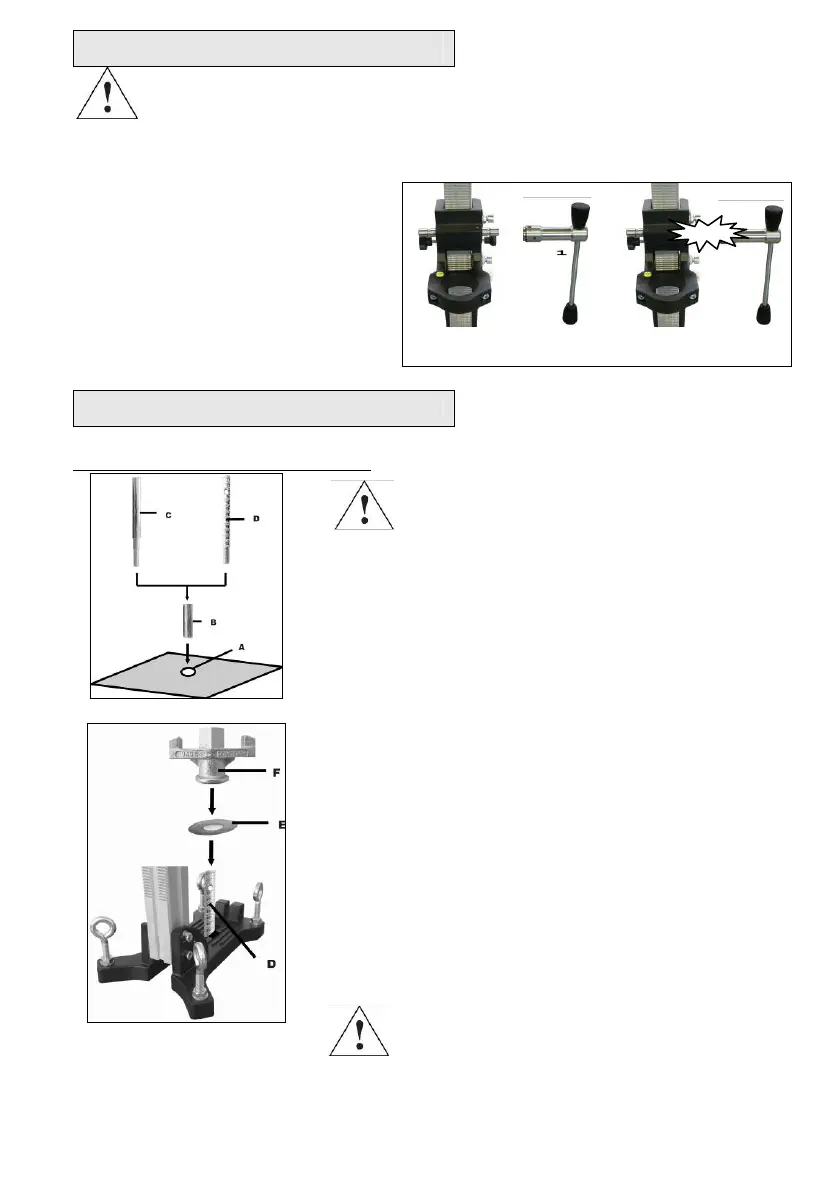

Anbringung des Drehkreuzes
■ Bringen Sie das Drehkreuz (1) in
Abhängigkeit von der
auszuführenden Arbeit links oder
rechts
am Schlitten (2) an.
■ Prüfen Sie, ob das Drehkreuz (1)
fest sitzt.
2
Befestigung des Bohrständers
Befestigung durch Dübel in Beton
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der Befestigungs-
bohrung auf der zu bohrenden Fläche an.
Bohren Sie ein Loch (Ø 15) 50 mm
tief (A), in das der Dübel M12 (B) eingesetzt
werden soll; setzen Sie den Dübel ein und
spreizen Sie ihn mit dem Dübelsetzwerkzeug
(C) auf.
Klick
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der
Befestigungsbohrung auf der zu bohrenden
Fläche an.
Bohren Sie ein Loch (Ø 15) 50 mm
tief (A), in das der Dübel M12 (B) eingesetzt
werden soll;
setzen Sie den Dübel ein und spreizen Sie
ihn mit dem Dübelsetzwerkzeug (C) auf.
Schrauben Sie die Schnellspannschraube (D)
in den Dübel ein.
Setzen Sie den Ständer auf.
Fixieren Sie die Unterlegscheibe (E) und
schließlich die Flügelmutter (F) auf der
Schnellspannschraube (D).
Ziehen Sie die Mutter (F) mit einem Schlüssel
SW 27 fest.
Vor und nach dem Festziehen der Mutter (F)
sind die 4 Stellschrauben zur Anpassung an
den Untergrund entsprechend zu verstellen.
Unbedingt prüfen, ob der Ständer
fest montiert ist.
