NEDERLANDS
BEKLEDING: LENA 9+ EVO
INSTALLATEUR
M
M
M
M
M
CODICE
LENA BIANCO OPACO
LENA PLUS BIANCO OPACO
DISEGNO
MATERIALE
CODICE
Top LENA
A
-
B
-
A
A
Silicone nero
-
A
B
C
A
A
-
A
C
-
A
F
E
D
C
B
A
B
C
D
E
F
810140_810150_810160_810990_810170_810180_810190_811000
SCALE
DRAWING
DATE
MODIFICATION
PRODUCT
DESCRIPTION
Designer
Check
2479.000
ASSEMBLY
PRIMA EMISSIONE
-
-
- - -
-
.A
Petterlini
A
Unspecied tolerances
CODE
CUT CODE
TREATMENT-FINISHING
MATERIAL
THICKNESS
WEIGHT[kg]
-
-
keramiek

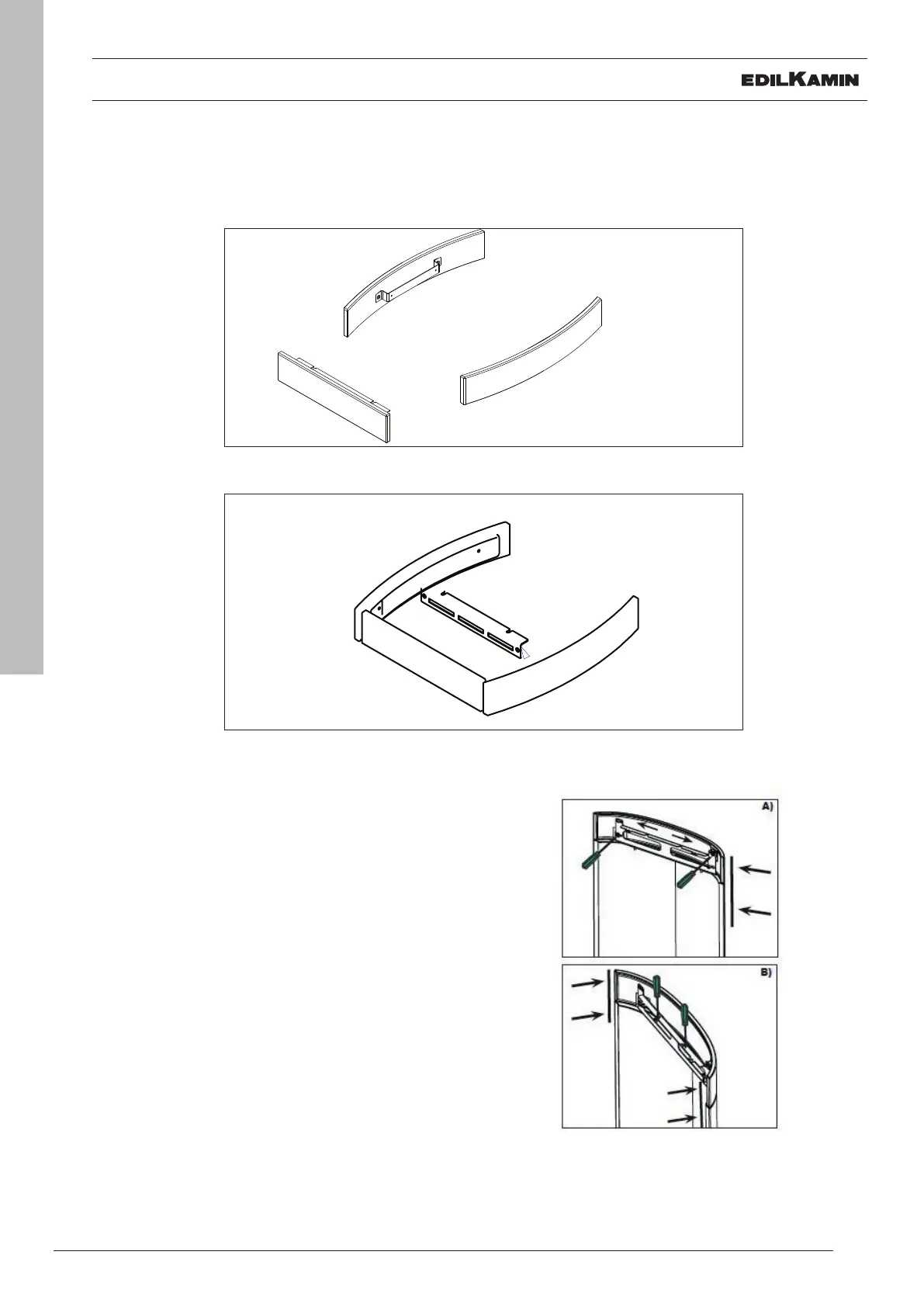

4. Pak de drie stenen / keramische delen.
Voor de keramische delen: bevestig de plaat met de schroeven aan het keramische frontelement.
Bevestig dan de delen met de schroeven aan de structuur
AANPASSINGEN
Er zijn aanpassingen mogelijk voor een optimale uitlijning
A) Uitlijning voorkant tussen zijkant en tegel.
Draai de schroeven aan en houd hierbij de rand aan de voorkant
van de tegel in lijn met de zijkant, zoals aangegeven door de pijlen.
Gebruik eventueel sluitringen.
B) Laterale uitlijning tussen zijkant en tegel.
Draai de aangegeven schroeven los. Zorg er aan de zijden voor dat
de randen van de tegel in lijn met de zijkant zijn, zoals aangegeven
door de pijlen, en draai de aangegeven schroeven aan.
INDICATIEVE TEKENINGEN, DIE NIET ALTIJD VERWIJZEN NAAR HET SPECIFIEKE MODEL.
Steen
