INSTALACIÓN
Si dispone de una salida al exterior, su campana extractora puede conectarse como en la
imagen inferior mediante un conducto de extracción (tubería de esmalte, aluminio, flexible
o de material no inflamable, con un diámetro interior de 150 mm).
1. Antes de la instalación, apague el aparato y desenchúfelo de la toma de corriente.
2. La campana extractora debe colocarse a una distancia de 65~75 cm por encima de la
superficie de cocción para obtener el mejor efecto.
3. Instale el gancho en un lugar adecuado, una vez fijada la altura de instalación,
y manténgalo alineado. La posición fija del soporte interior de la chimenea es el
lugar más alto de esta última. Véase la imagen 2.
4. Fije el soporte correspondiente en la chimenea exterior y asegúrese de que en la
chimenea interior se puede ajustar la altura en la misma sin problemas, así como la
fijación de la tubería de expansión. A continuación, instale la tubería de expansión y la
chimenea en la campana extractora. Fije la tubería de expansión con una brida para
cables en la salida. Véanse las imágenes 3 y 4.

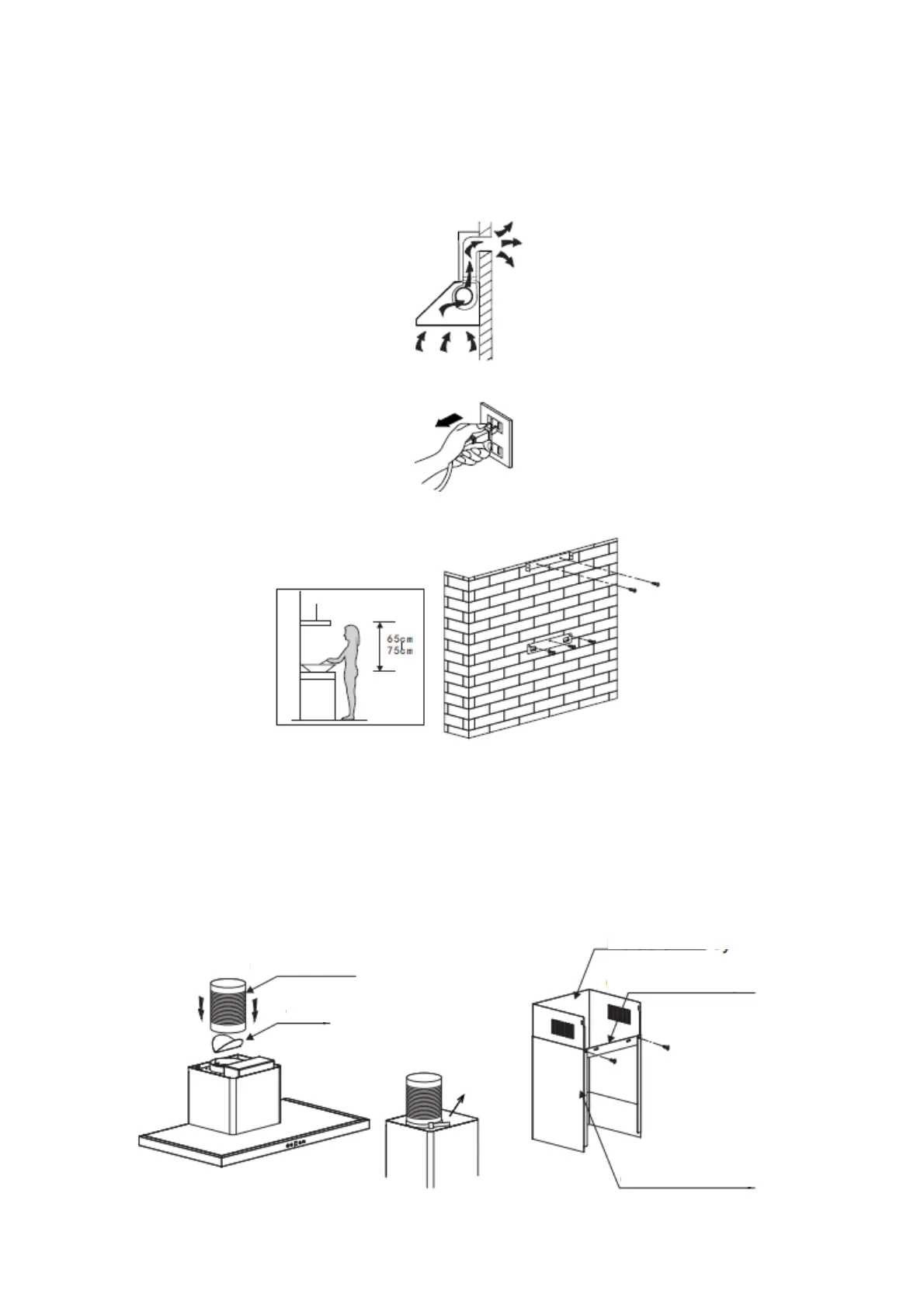

Imagen 2
Imagen 1
brida para
cables
tubería de expansión
tapa en v
Imagen 3
chimenea interior
soporte de la chimenea exterior
chimenea exterior
Imagen 4
