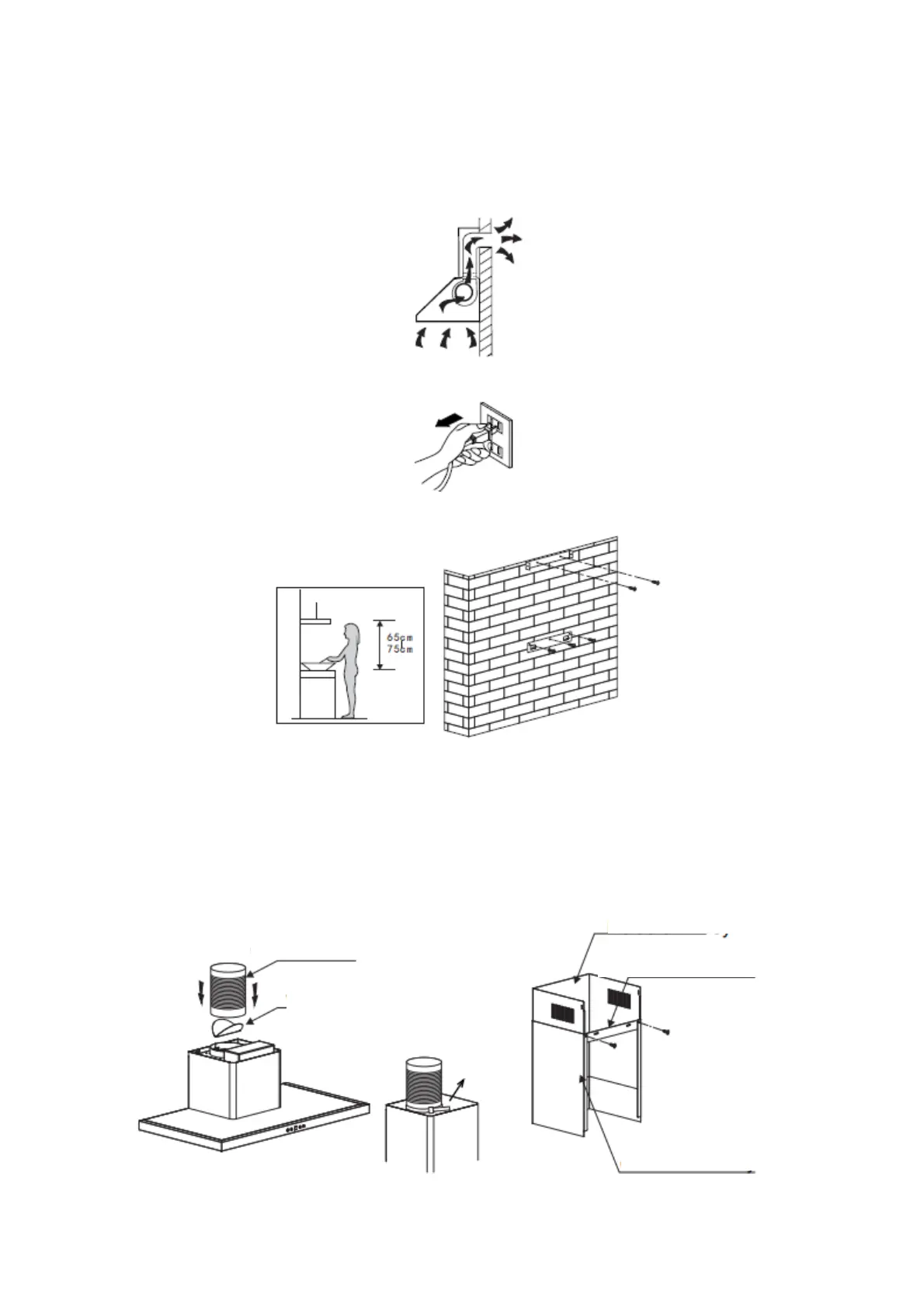

INSTALLATION
Si vous disposez d’une évacuation vers l’extérieur, votre hotte aspirante peut être raccordée
comme ci-dessous à l’aide d’un conduit d’extraction (en émail, en aluminium, un tuyau flexible
ou tout matériau non inflammable d’un diamètre intérieur de 150 mm).
1. Avant toute installation, éteignez l’appareil et débranchez-le de la prise de courant.
2. La hotte aspirante doit être placée à une distance de 65 à 75 cm au-dessus de la surface
de cuisson pour un résultat optimal.
3. Une fois la hauteur d’installation déterminée, installez le crochet à un endroit approprié et
le maintenir dans l’axe. Le support de cheminée intérieur doit être placé au niveau le plus
haut de la cheminée. Voir Fig. 2.
4. Fixez la cheminée extérieure sur le support de cheminée extérieure, en vous assurant que
la cheminée intérieure est facilement ajustable en hauteur, puis fixez le tuyau d’expansion.
Ensuite, installez le tuyau d’expansion et la cheminée sur la hotte aspirante. Fixez le tuyau
d’expansion à l’aide d’un collier de serrage sur l’évacuation d’air. Voir Fig. 3 et 4.
Fig. 2
Fig. 1
collier de
serrage
tuyau d’expansion
clapet antiretour
Fig. 3
cheminée intérieure
support de cheminée extérieur
cheminée extérieure
Fig. 4
